產品概述

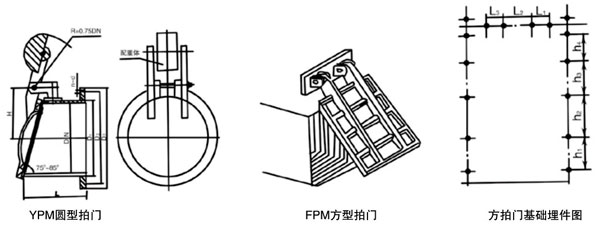

PM鑄鐵圓形拍門用于單向水流的管道或出水口，拍門結構簡單，工作可靠，不需人力操作，配有標準法蘭，可與各種管道連接使用逆水方向承壓能力名0.1 Mpa，鑄鐵拍門可分為圓形拍門（YPM )和方形拍門（FPM )。 圓形拍門基礎數據表（二)

DN	φ300	φ350	φ400	φ500	φ600	φ700	φ800	φ1000	φ1200	φ1400	φ1500
D1	φ325	φ380	φ430	φ530	φ630	φ730	φ830	φ1030	φ1240	φ1440	φ1540
D2	φ395	φ445	φ495	φ600	φ705	φ810	φ920	φ1120	φ1340	φ1560	φ1660
D3	φ435	φ485	φ535	φ640	φ755	φ860	φ975	φ1170	φ1400	φ1620	φ1720
L	268	250	300	300	381	400	452	506	600	650	656
H	223	249	293	345	415	460	510	610	7100	840	940
n-φd	12-φ23	12-φ23	16-φ23	16-φ23	20-φ25	24-φ25	24-φ30	28-φ30	32-φ34	32-φ34	32-φ36
重量(Kg)	255	300	350	460	570	620	690	850	1020	1180	1270

方形拍門基礎數據表（一）

尺寸規格	h1	h2	h3	h4	L1		L2	L3	總量 kg
500x500	90	350	/	/	/		300	/	190
1000x1000	90	350	450	/	/		500	/	600
1500x1500	90	350	450	350	350		400	350	1800
2000x2000	90	350	720	890	350		600	350	2840
2500x2500	90	350	720	890	350		860	350	3868

說明：本閘門的安裝形式還可分為墻管式和法蘭式進行安裝。


使用與保養
1、使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞(傷)定位裝置。
2、使用手電兩用啟閉機啟閉閘門時，應注意到：a、用電動啟閉時，應檢查手搖柄是否脫離轉軸，以免在啟動時碰傷人員。
b、用手動啟閉時，應切斷電源，將搖柄插入孔內搖動(或將電動裝置上的電動標記切入到手動標志上去)。（詳情見電動裝置說明書）
c、每2—3個月對啟閉機軸承，傳動螺桿、螺母等加注1 一2次潤滑液，大保養時，應給軸承部分注滿黃油。
d、每年需對閘門作一次油漆、防腐處理。

注意事項
1、閘門位置應處于垂直狀態，不可斜置。
2、水流方向正面進入閘門，閘門不可承受反向壓力(雙向閘門除外)。門體的拱型面為迎水面，凹型面為背水面一定不能裝反。
3、各系列閘門承受的水壓不應超過額定標準。
4、安裝啟閉機與絲桿時應注意啟閉機螺桿與閘門在同一垂直面內。
5、當閘門提升高度較高時應增設軸承架，安裝軸承架時應注意閘門全部打開時，絲桿的接頭處不經過軸承架。
6、特別注意：澆注閘板時整體澆注，決不可以分開澆注，不然達不到止水效果。并且固定螺栓等二次澆注完成后拆除。
