CKH643H 氣動抽氣止回閥更新日期：2020-03-23
| *** : | GH/工恒 | 型號 : | CKH643H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | NRVG靜音式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | 200~2000 |
| 適用介質 : | 空氣 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
產品詳情

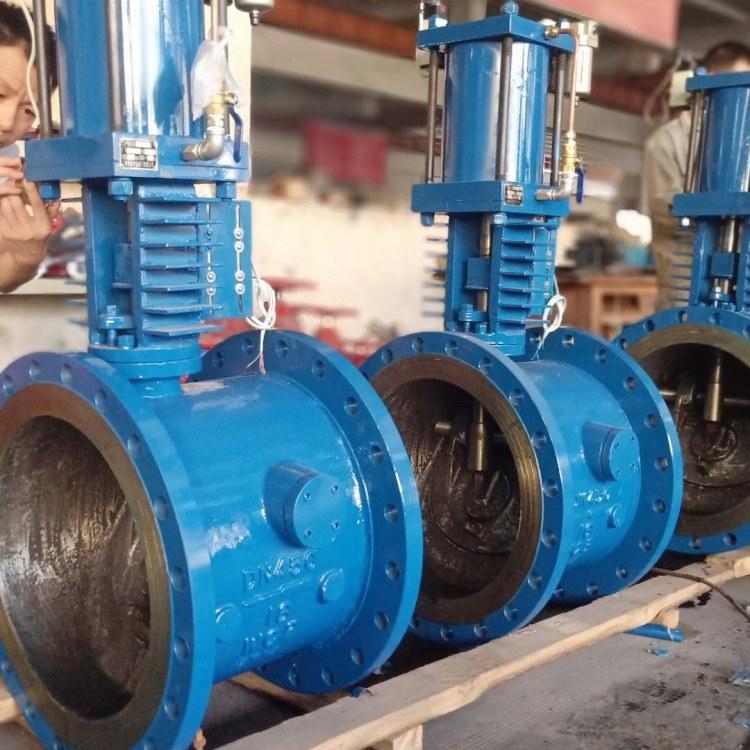

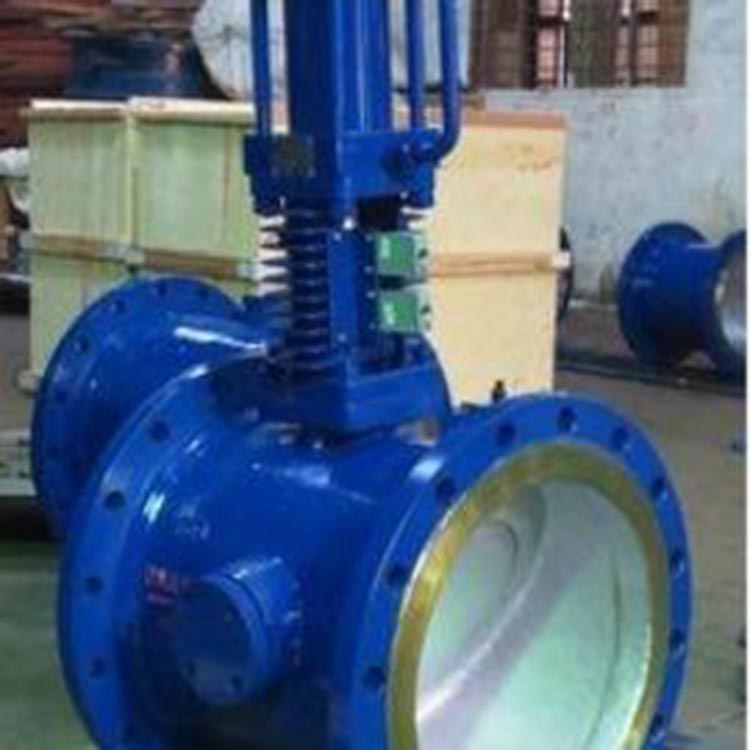

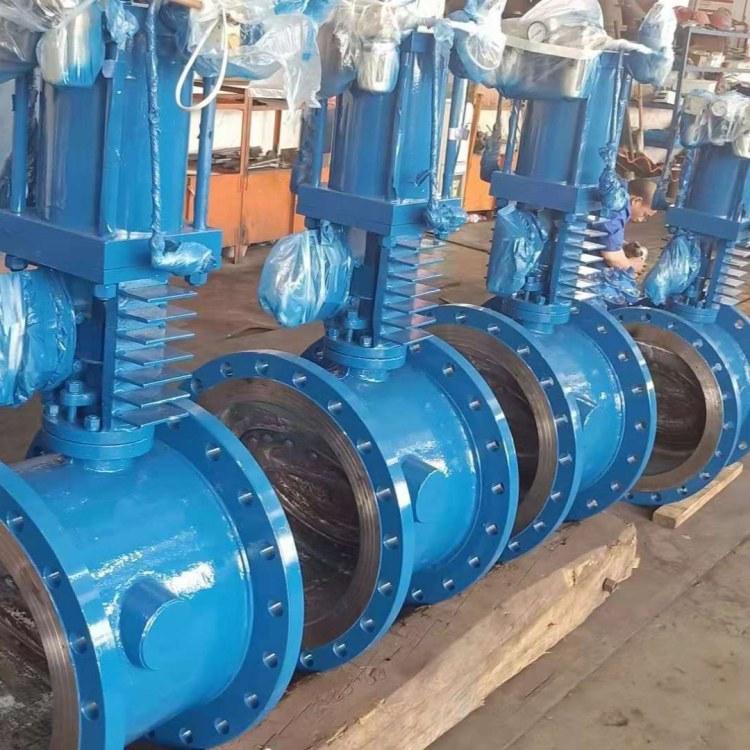

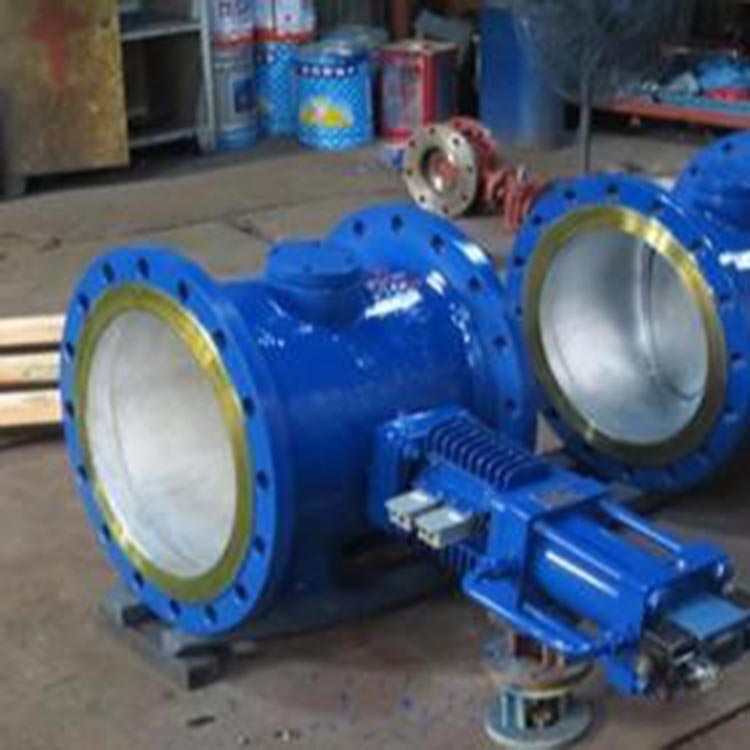

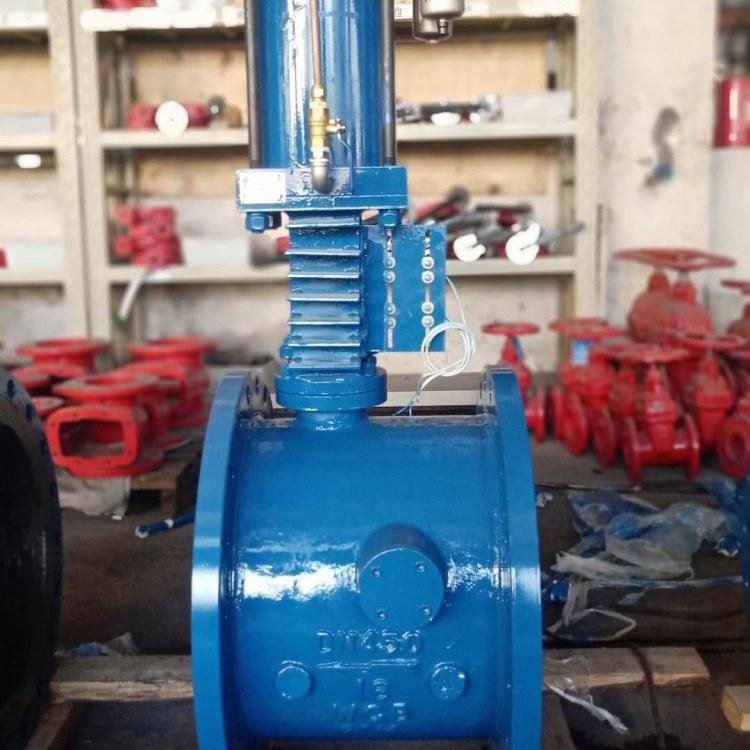

CKH643H CKH743H快速關閉抽汽止回閥產品介紹：
快速關閉抽汽止回閥又名快關逆止閥或快關閥，閥瓣采用大角度斜置，縮短啟閉行程，并有氣（液）壓助關，實現快速關閉。大偏心金屬密封結構，加上閥瓣受氣（液）壓助關推力，達到截止、止回的目的。三維偏心密封結構，開啟密封即分離，關閉接觸即密封。主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.51秒以內關閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。
CKH643H CKH743H快速關閉抽汽止回閥工作原理：
1、正常狀態：
電磁鐵得電，高壓油經三位四通閥進入液壓鎖內，同時打開二只液控單向閥進入抽汽快關門的動作油缸的有桿腔，使快關門打開，動作油缸的無桿腔通過已打開的液控單向閥經三位四通閥回油。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力。
2、事故狀態：
電磁鐵得電，三位四通閥動作，動作油缸的有桿腔切換到回油，同時動作油缸的無桿腔進高壓油，使快關門動作。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力，電磁鐵斷電后，電路自鎖，手動復位（手動、自動可切換）。
CKH643H-CKH743H快速關閉抽汽止回閥型號編制：
閥門材料：C鑄鋼、P不銹鋼、I合金鋼
公稱壓力：PN25=2.5Mpa
密封材料：H不銹鋼、W本體不銹鋼、Y焊硬合金
結構形式：3斜板式
連接方式：4法蘭
助關方式：6氣動、7液動
閥門類別：止回閥
功能代號：CK快速關閉
CKH643H-CKH743H快速關閉抽汽止回閥性能規范：
| 公稱壓力 | |||
| 2.5MPa | |||
| 水壓密封試驗 | 2.75Mpa | ||
| 水壓強度試驗 | 3.25Mpa | ||
| 氣壓密封試驗 | 0.6MPa | ||
| 閥體材料 | 碳鋼C | 合金鋼I | 不銹鋼P/R |
| 工作溫度 | -29425 | -29530 | -196600 |
| 適用介質 | 水、氣、蒸汽、油品 | ||
CKH643H-CKH743H快速關閉抽汽止回閥部件材料：
| 編號 | 名稱 | 材料 | 編號 | 名稱 | 材料 |
| 1 | 油缸 | 組合件 | 10 | 連接軸 | 1Cr18Ni9Ti |
| 2 | 液壓組件 | 組合件 | 11 | 閥體 | 接件 |
| 3 | 支架 | WCB | 12 | 閥瓣封圈 | 1Cr18Ni9Ti |
| 4 | 活塞桿 | 1Cr18Ni9Ti | 13 | 閥瓣 | WCB |
| 5 | 連接件 | 1Cr18Ni9Ti | 14 | 閥桿 | 1Cr18Ni9Ti |
| 6 | 定位套 | WCB | 15 | 擺臂軸（1） | 1Cr18Ni9Ti |
| 7 | 壓子 | 25# | 16 | 擺臂 | WCB |
| 8 | 密封材料 | 石墨 | 17 | 擺臂軸（2） | 1Cr18Ni9Ti |
| 9 | 導套 | 鋁青銅 | 18 | 悶蓋 | 25# |
CKH643H-CKH743H快速關閉抽汽止回閥閥門調試：
壓力油由集成塊（圖2）P口進入（接口為3/4管螺紋），T口為回油口。接好油管后，壓力油加壓到額定壓力（0.81.0Mpa）通入電磁閥控制電源（220V直流）即可控制閥門開啟或關閉。如出現開閉與控制不吻合，調換電磁閥兩端控制線即可。
CKH643H-CKH743H快速關閉抽汽止回閥故障排除：
| 可能發生的故障 | 原因 | 排除方法 |
| 密封面泄露 |
1．閥瓣密封面夾有雜物 2．閥瓣關閉不到位 3．密封面刮傷 |
1．除雜質，清洗閥門內腔 2．調整連接件（圖1中的5） 3．研磨密封面。 |
| 閥門兩端面泄露 |
1．兩側密封墊片失效。 2．管法蘭壓緊力不均或未壓緊 |
1．更換密封墊片。 2．壓緊法蘭螺栓（均勻用力） |
| 閥門不開閉 |
1．控制線路不通 2．電壓不足電磁閥不動作 3．電磁閥線圈燒壞 |
1．檢查控制線路 2．提高電壓到額定電壓 3．更換線圈 |
