止回閥

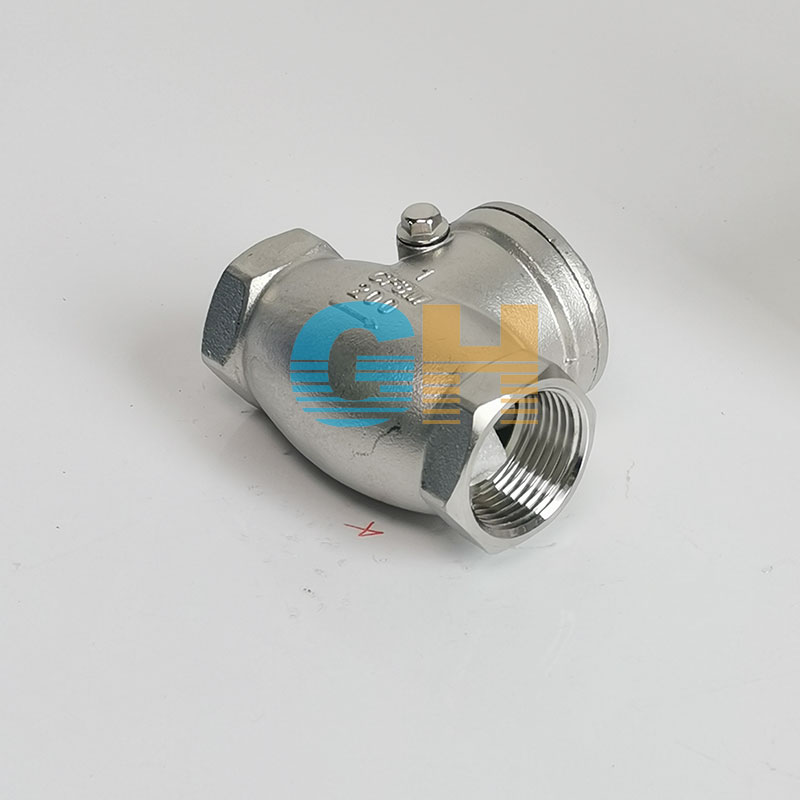

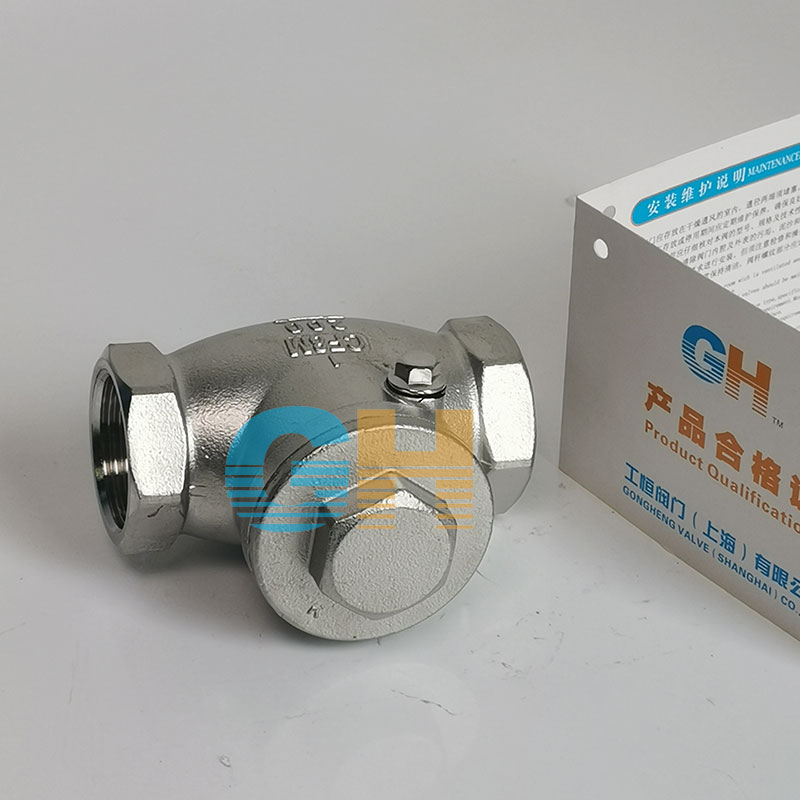

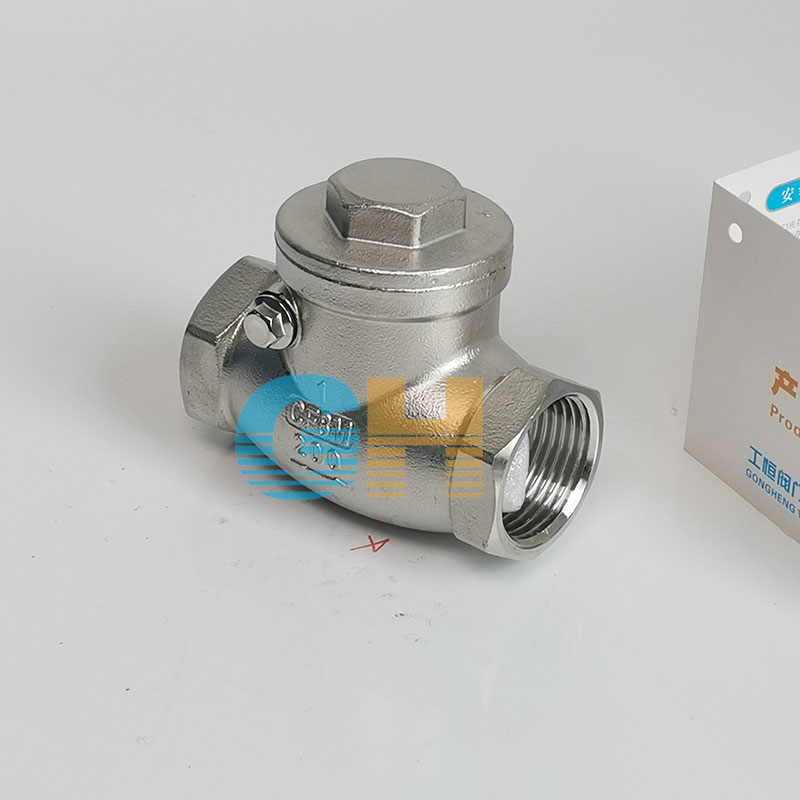

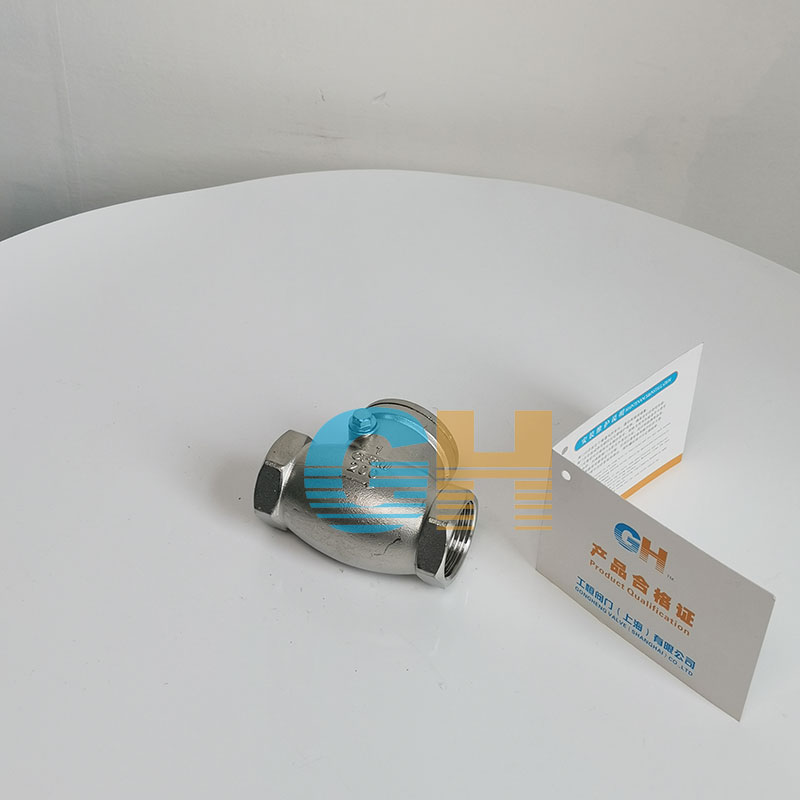

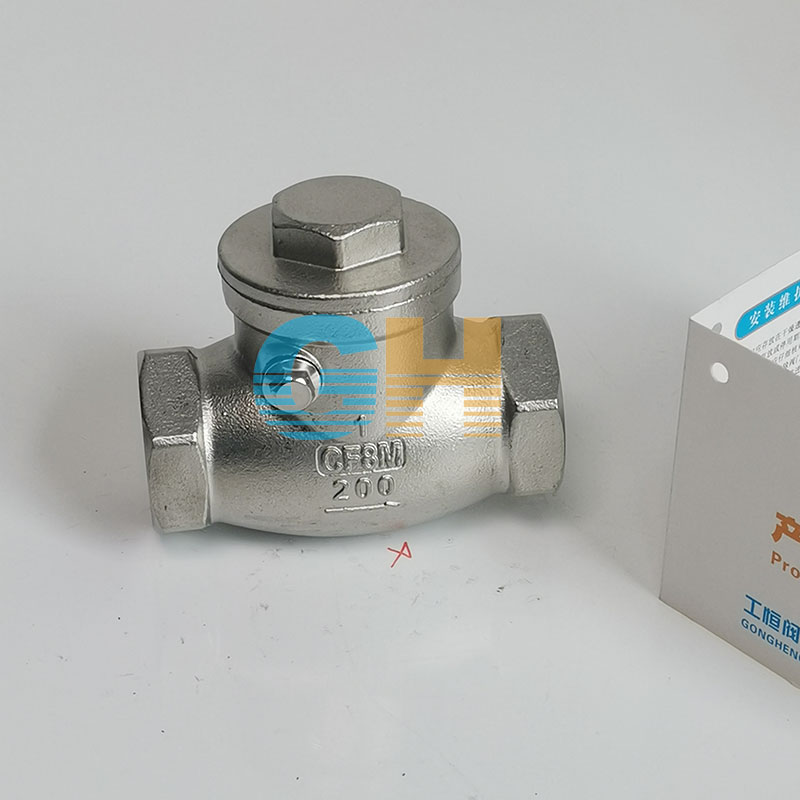

內螺紋304不銹鋼止回閥旋啟式止回閥H14W

*** : GH/工恒型號 : H14W 材質 : 不銹鋼連接形式 : 螺紋加工定制 : 是種類 : NRVG靜音式結構形式 : 旋啟式公稱通徑 : DN15-300mm 適用介質 : 水形態 : 旋塞式壓力環境 : 常壓標準 : 國標 流動方向 : 單向驅動方式 : 水力控制工作溫度 : 常溫類...

產品型號：H14W

產品口徑（DN）：DN15~DN100(mm)

產品壓力（PN）：0.6~4.0Mpa(Mpa)

更新日期：2021-02-24

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	GH/工恒	型號 :	H14W
材質 :	不銹鋼	連接形式 :	螺紋
加工定制 :	是	種類 :	NRVG靜音式
結構形式 :	旋啟式	公稱通徑 :	DN15-300mm
適用介質 :	水	形態 :	旋塞式
壓力環境 :	常壓	標準 :	國標
流動方向 :	單向	驅動方式 :	水力控制
工作溫度 :	常溫	類型(通道位置) :	二通式

產品詳情
Product details

產品概述：
H14W內螺紋止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。本類閥門在管道中一般應當水平安裝。

工作原理：
內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。

結構特點：
結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。內螺紋升降式止回閥一般只能安裝在水平管路。

零件材料

零件名稱	材料編號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

壓力試驗：

稱壓力 PN（MPa）	試驗壓力（MPa）		適用溫度（℃）				適用介質
稱壓力 PN（MPa）	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5
