DkZ940H、DkZ940Y、DkZ960Y型PN16～PN63真空閘閥主要性能參數及更新日期：2015-03-20

主要性能參數
DkZ940H、DkZ940Y、DkZ960Y型PN16～PN63真空閘閥主要性能參數
型號 PN 工作壓力
（MPa)		 材料
閥體、閘板、閥蓋 填料 填料墊 手輪 閥桿螺母 閥桿
DkZ940H-16C～63 16～63 1.6～6.3 WCB 柔性石墨 AL QT450-10 ZCuA110Fe3 1Cr13
DkZ940Y-16I～63I Cr5Mo
DkZ940Y-16C～63 WCB


主要外形及結構尺寸

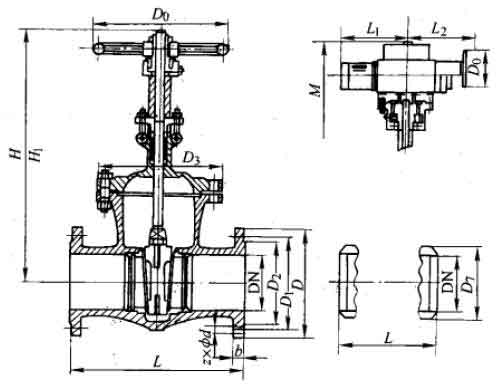

DkZ940H-16C、DkZ940Y-16I、DkZ960Y-16C型真空閘閥主要外形及結構尺寸圖

DkZ940H-16C、DkZ940Y-16I、DkZ960Y-16C型真空閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 D7 M L1 L2 D0 電裝型號 重量/kg
50 250 160 125 100 16 4×Φ18 165 80 574 170 308 400 Z10﹣18 106
65 265 180 145 120 18 4×Φ18 185 95 590 170 308 400 Z20﹣18 115
80 280 195 160 135 20 8×Φ18 205 114 625 170 388 400 ZD22﹣18b 126
100 300 215 180 155 20 8×Φ18 232 140 756 170 349 400 ZD22﹣18b 136
150 350 280 240 210 24 8×Φ23 335 182 930 325 411 250 ZD30﹣18a 222
200 400 335 295 265 26 12×Φ23 400 240 1074 325 460 250 ZD30﹣18a 308
250 450 405 355 320 30 12×Φ25 475 298 1269 408 530 360 ZD45﹣36c 454
300 500 460 410 375 30 12×Φ25 530 350 1514 408 545 360 ZD60﹣36b 557
350 550 520 470 435 34 16×Φ25 610 405 1750 445 577 400 ZD90﹣18b 886
400 600 580 525 485 36 16×Φ30 710 458 1900 445 617 400 ZD120﹣36b 1106
500 700 705 650 608 44 20×Φ34 850 560 2350 ﹣ ﹣ ﹣ DZW180 1060
600 800 840 770 718 48 20×Φ41 1015 684 2810 430 937 400 DZW400 2688

DkZ940H-25、DkZ940Y-25I、DkZ960Y-25型真空閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 D7 M L1 L2 D0 電裝型號 重量/kg
50 250 160 125 100 20 4×Φ18 165 80 629 197 363 400 Z10﹣18 110
65 265 180 145 120 22 8×Φ18 185 95 629 197 363 400 DZ20﹣B 116
80 280 195 160 135 22 8×Φ18 232 114 690 197 363 400 ZD22﹣18b 136
100 300 230 190 160 24 8×Φ23 269 140 784 325 381 250 ZD22﹣18b 151
125 325 270 220 188 28 8×Φ25 232 182 734 197 363 250 ZD22﹣18b 219
150 350 300 250 218 30 8×Φ25 335 240 930 325 411 250 ZD30﹣18b 219
200 400 360 310 278 34 12×Φ25 400 298 1074 345 460 250 ZD30﹣18a 318
250 450 425 370 332 36 12×Φ30 475 350 1269 408 530 360 ZD45﹣36c 459
300 500 485 430 390 40 16×Φ30 530 402 1514 408 545 360 ZD60﹣36b 562
350 550 550 490 448 44 16×Φ34 610 458 1750 445 577 360 ZD90﹣36c 891
400 600 610 550 505 48 16×Φ34 710 560 1900 445 617 400 ZD120﹣36b 1169
450 650 660 600 555 50 20×Φ34 750 684 2105 595 621 500 ZD160﹣40b 1358
500 700 730 660 610 52 20×Φ41 850 ﹣ ﹣ ﹣ ﹣ ﹣ DZW180 ﹣
600 ﹣ ﹣ ﹣ ﹣ ﹣ ﹣ 1015 ﹣ ﹣ ﹣ ﹣ ﹣ DZW400 ﹣

DkZ940H-40、DkZ940Y-40I、DkZ960Y-40型真空閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 D7 H H1 電裝型號 重量/kg
50 250 160 125 100 20 4×Φ18 ﹣ ﹣ ﹣ ﹣ ﹣ ﹣
65 280 180 145 120 22 8×Φ18 ﹣ ﹣ ﹣ ﹣ ﹣ ﹣
80 310 195 160 135 22 8×Φ18 215 100 662 325 ZD22﹣18b 138
100 350 230 190 160 24 8×Φ23 250 124 792 325 ZD22﹣18a 160
125 400 270 220 188 28 8×Φ25 315 165 830 325 ZD22﹣18a 180
150 450 300 250 218 30 8×Φ25 345 185 955 325 ZD30﹣18a 241.4
200 550 375 320 282 38 12×Φ30 420 250 1160 408 ZD45﹣36c 426
250 650 445 385 345 42 12×Φ34 525 295 1402 445 ZD90﹣36b 595
300 750 510 450 408 46 16×Φ34 570 350 1612 445 ZD120﹣36b 802.5
350 850 570 510 465 52 16×Φ34 650 410 1669 415 ZD120﹣18c 930
400 950 655 585 535 58 20×Φ41 735 460 2035 430 ZD250 1870
500 1150 755 670 612 62 20×Φ48 920 570 2423 430 DZW250 2350
DkZ940H-40、DkZ940Y-40I、DkZ960Y-40型真空閘閥主要外形及結構尺寸
DN L D D1 D2 D6 b z×Φd D3 D7 M L1 L2 電裝型號 重量/kg
50 250 175 135 102 88 26 4×Φ23 200 80 574 325 381 ZD﹣15B(I) 87
65 280 200 160 130 110 28 8×Φ23 ﹣ ﹣ ﹣ ﹣ ﹣ ﹣ ﹣
80 310 210 170 140 121 30 8×Φ23 215 108 662 325 381 ZD22﹣18b 138
100 350 250 200 168 150 32 8×Φ25 250 135 772 325 411 ZD30﹣18a 162
150 450 340 280 240 204 38 8×Φ34 365 195 1120 408 475 ZD45﹣18d 360
200 550 405 345 300 260 44 12×Φ34 440 4250 1288 445 558 ZD90﹣18b 523
250 650 470 400 352 313 48 12×Φ41 530 310 1473 445 571 ZD120﹣18b 800
300 750 530 460 412 364 54 16×Φ41 565 384 1685 445 571 ZD120﹣18b 854
350 850 595 525 475 422 60 16×Φ41 680 415 2004 430 937 ZD250 1870
400 950 670 585 525 474 66 16×Φ48 765 560 2040 430 937 ZD250 2045
500 1150 800 705 640 576 70 20×Φ54 920 565 2600 430 937 DZW400 2627
