PZ641H氣動排渣法蘭閘閥更新日期：2020-03-26

*** :	GH/工恒	型號 :	PZ641H
連接形式 :	法蘭	主體材料 :	碳鋼
公稱通徑 :	DN15-DN1000（mm）	適用介質 :	各種渣料
密封形式 :	硬密封型	標準 :	國標
外形 :	大型	流動方向 :	單向
驅動方式 :	氣動	零部件及配件 :	閥桿
用途 :	截止	壓力環境 :	高中低壓
工作溫度 :	常溫	類型(通道位置) :	二通式

產品詳情

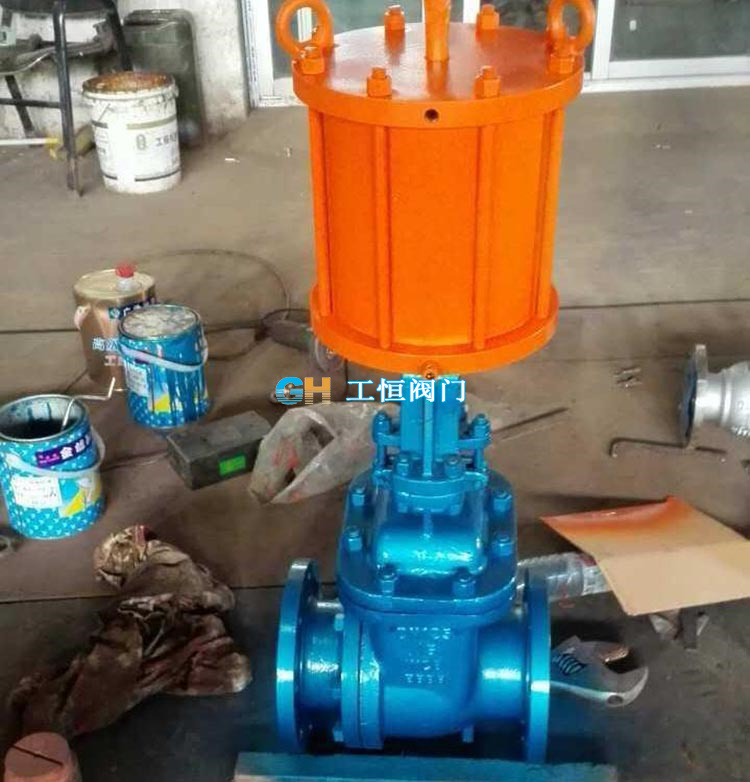

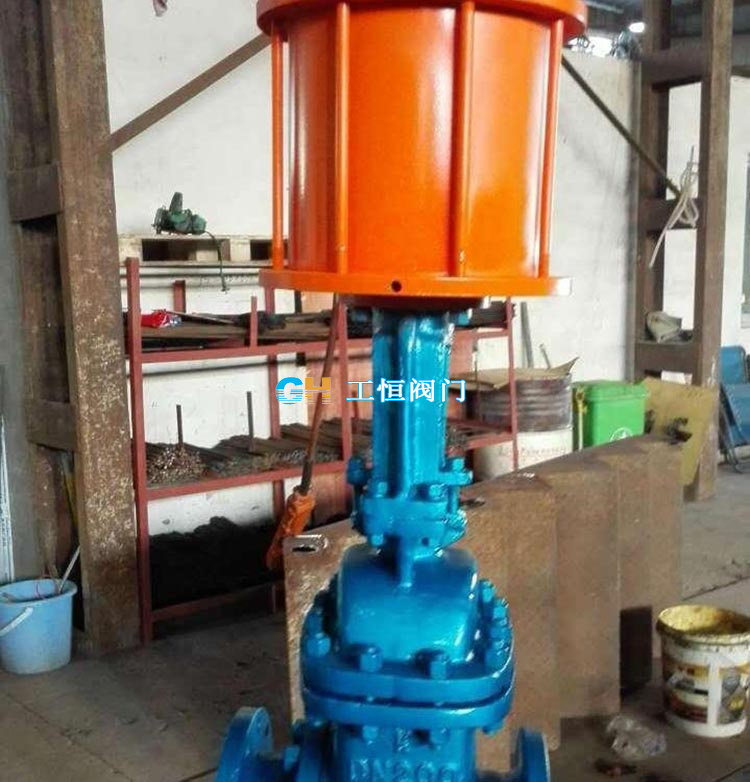

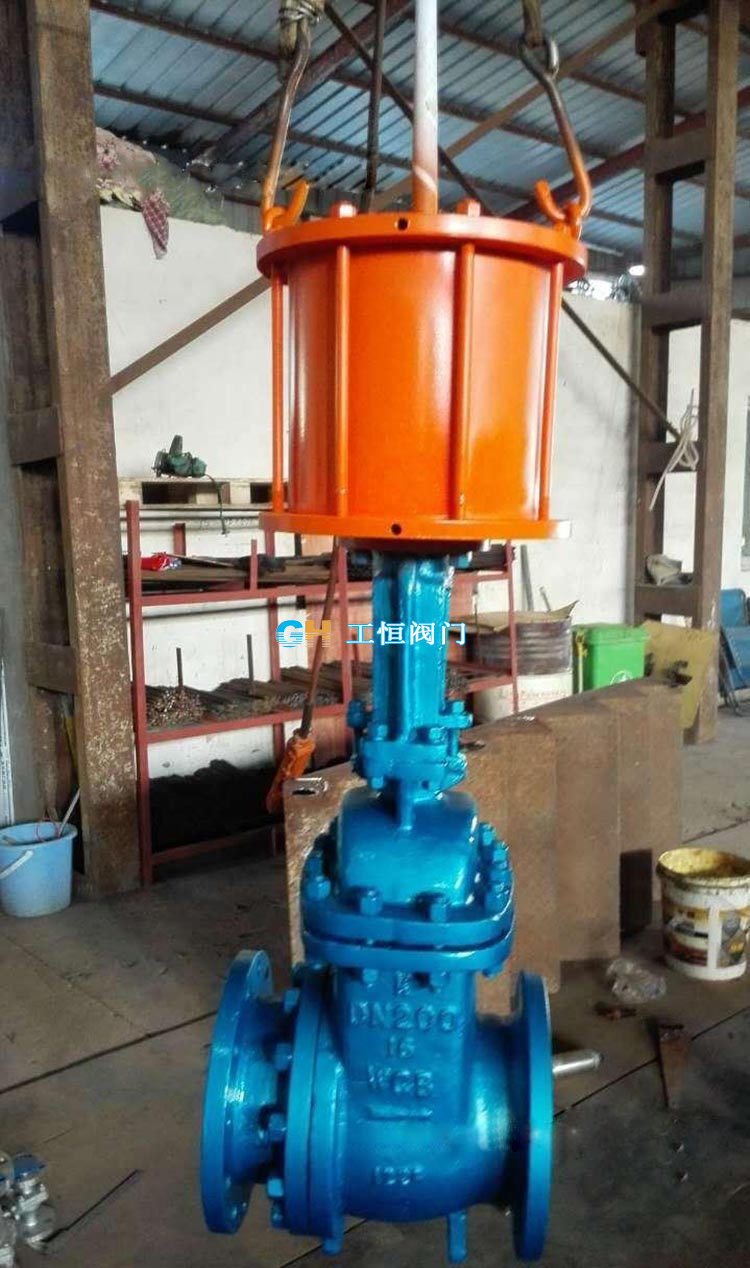

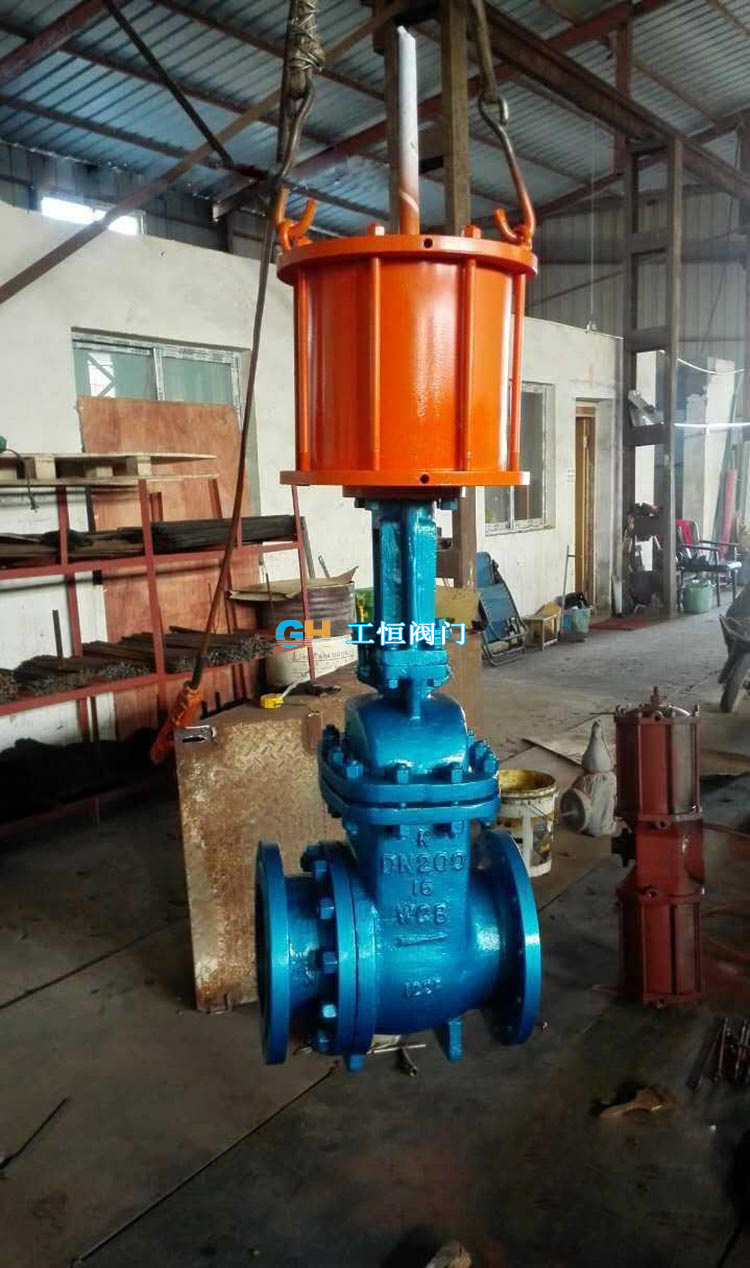

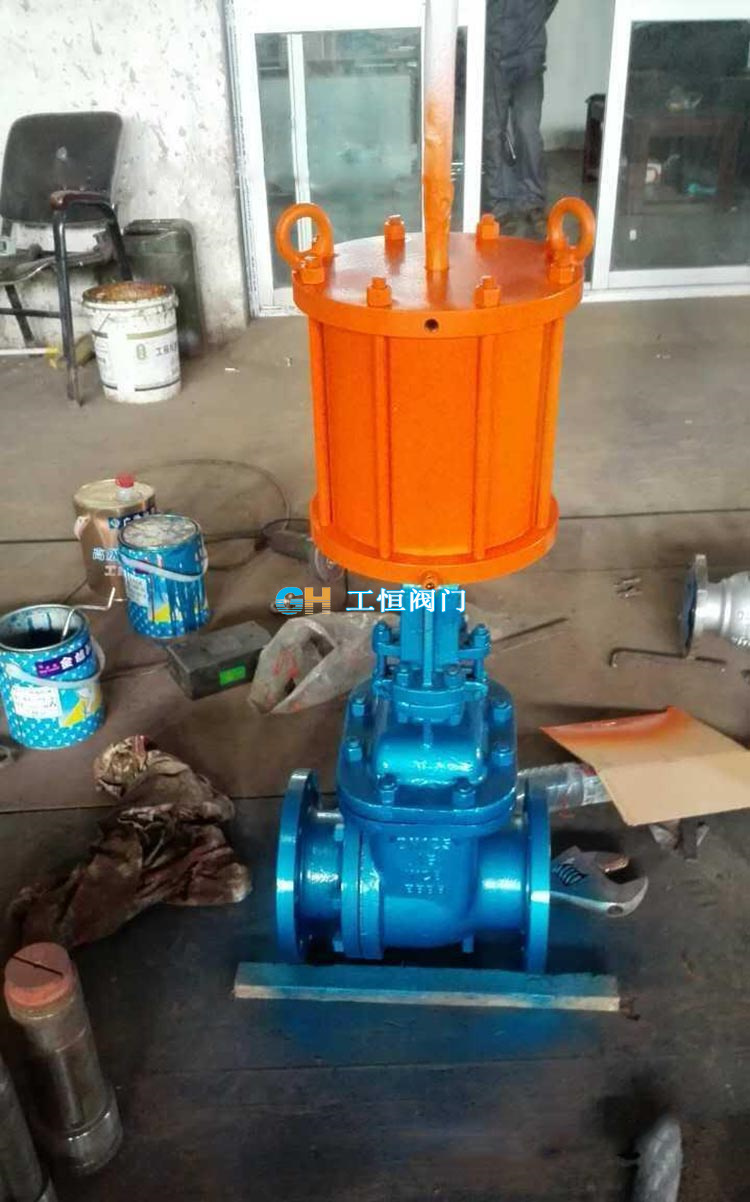

PZ641H型氣動鋼制排渣閘閥是法蘭連接、明桿楔式剛性單閘板閥，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力為PN16～PN63，閥體材料為碳素鋼的排渣閘閥。
產品結構特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
2、啟閉件采用半密封副強制密封，性能***良。
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
6、中大口徑設置滾動軸承，啟閉輕松

產品性能參數：

PZ641H 型氣動鋼制排渣閘閥PN16～PN63 主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
PZ641H-16C	16	1.6	≤100	灰渣水混合物（灰水比 1:1:5 大粒度≤50毫米）
PZ641H-25	25	2.5
PZ641H-40	40	4.0
PZ641H-63	63	6.3

產品零部件材料：

PZ641H型氣動鋼制排渣閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板	閥體密封圈	閥桿	墊片	填料
PZ641H-16C	碳素鋼	碳素鋼堆焊鐵基合金		鉻不銹鋼	橡膠石棉板	石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

產品外形及結構尺寸：

PZ641H-16C 型氣動鋼制排渣閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	z×Φ	b	f	H3	H2	H	H1	重量/kg
100	300	220	180	158	8×Φ18	24	3	265	120	715	840	195
150	350	285	240	212	8×Φ22	28	3	290	162	945	1205	258
200	400	340	295	268	12×Φ22	30	3	307	200	1245	1545	344
250	450	405	355	320	12×Φ26	32	3	454	220	1550	1850	438
300	500	460	410	370	12×Φ26	34	4	610	260	1620	1980	630
350	550	520	470	430	16×Φ26	38	4	630	290	1690	2045	821
400	600	580	525	480	16×Φ30	40	4	645	338	1805	2205	940
450	650	640	585	532	20×Φ30	40	4	675	360	2015	2466	1019
500	700	715	650	585	20×Φ33	42	4	695	400	2115	2615	1138

PZ641H-25C 型氣動鋼制排渣閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	z×Φ	b	f	H3	H2	H	H1	重量/kg
150	350	300	250	212	8×Φ26	30	3	275	132	720	860	226
200	400	360	310	278	12×Φ26	34	3	300	200	950	1240	298
250	450	425	370	335	16×Φ30	36	3	318	220	1250	1580	394
300	500	485	430	390	16×Φ30	40	4	464	260	1550	1890	498
350	550	555	490	450	16×Φ33	40	4	630	290	1630	2070	700
400	600	620	550	505	16×Φ36	40	4	650	338	1706	2265	901
450	650	670	600	555	20×Φ36	42	4	665	360	1740	2525	4036
500	700	730	660	615	20×Φ36	44	4	695	400	2045	2685	1119
600	800	845	770	720	20×Φ39	46	4	710	437	2165	2740	1238

PZ641H-40C 型氣動鋼制排渣閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	z×Φ	b	f	H3	H2	H	H1	重量/kg
150	450	300	250	104	8×Φ26	32	3.5	285	184	740	880	256
200	550	375	320	260	12×Φ30	38	3.5	310	224	970	1260	328
250	650	450	385	313	12×Φ33	38	3.5	627	245	1270	1600	424
300	750	545	450	364	16×Φ33	42	3.5	474	276	1580	1920	538
350	850	580	510	422	16×Φ36	48	4	640	310	1660	2100	740
400	950	660	585	172	16×Φ39	52	4	660	340	1746	2295	750

PZ641H-63C 型氣動鋼制排渣閘閥主要外形及結構尺寸（mm）

DN	L	D	D1	D2	z×Φ	b	f	H3	H2	H	H1	重量/kg
150	450	345	280	204	8×Φ33	36	3.5	295	184	760	900	286
200	550	415	345	260	12×Φ36	42	3.5	320	224	990	1280	358
250	650	470	400	313	12×Φ36	42	3.5	339	245	1290	1630	454
300	740	430	460	364	16×Φ36	46	3.5	584	276	1610	14950	478
350	850	600	525	422	16×Φ39	50	4	650	310	1690	2140	780
400	950	670	585	472	16×Φ42	60	4	670	340	1776	2345	811

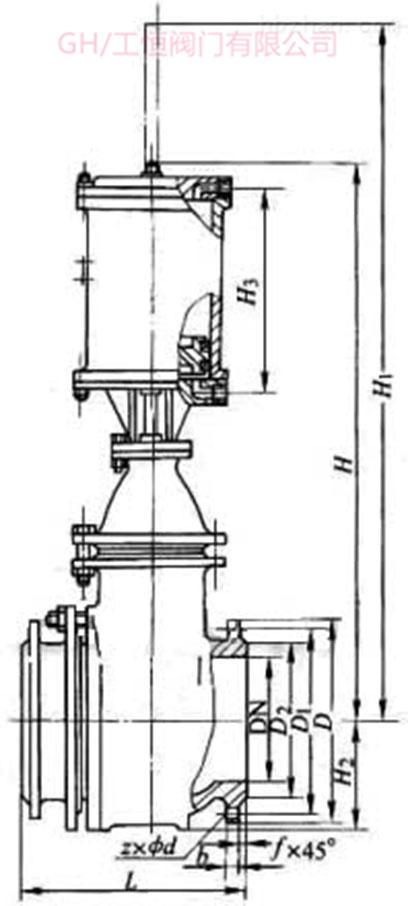

產品外形及結構尺寸圖：

安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

注：本公司是上海閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
