產品說明:

Z973F、Z973H型電動刀型閘閥（刀閘閥）PN6～PN16驅動方式為電動驅動，連接方式為對夾式連接，閥門為明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6～16，閥體材料為碳素鋼的閘閥。
配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。通徑范圍：DN50～DN500，使用溫度 ≤100℃，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。

產品性能參數:

Z973F、Z973H型電動刀型閘閥（刀閘閥）PN6～PN16主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z973F-6C	6	0.6	≤ 100	灰渣等
Z973H-6C
Z973F-10C	10	1.0
Z973H-10C
Z973F-16C	16	1.6
Z973H-16C

產品零部件材料:

Z973F、Z973H型電動刀型閘閥（刀閘閥）PN6～PN16零部件材料

型號	材料
	閥體	閘板	密封面	閥桿	填料
Z973F-6C	碳素鋼	鉻鎳鈦不銹鋼	氟塑料	鉻不銹鋼	石棉
Z973H-6C			鑲或噴焊鐵基合金
Z973F-10C			氟塑料
Z973H-10C			鑲或噴焊鐵基合金
Z973F-16C			氟塑料
Z973H-16C			鑲或噴焊鐵基合金

產品外形及結構尺寸

Z973F、Z973H型電動刀型閘閥（刀閘閥）PN6外形及結構尺寸 (mm)

DN	L	D1	D2	z×φd	H	電裝型號	重量 / kg
50	50	90	110	4×φ12	370	DZ10	52
65	50	110	130	4×φ12	460	DZ10	53
80	50	125	150	4×φ16	590	DZ10	55
100	50	145	170	4×φ16	780	DZ10	57
150	60	200	225	8×φ16	980	DZ10	71
200	60	255	280	8×φ16	1053	DZ15	81
250	70	310	335	12×φ16	1060	DZ20	100
300	80	362	395	12×φ20	1230	DZ20	123
350	90	412	445	12×φ20	1250	DZ30	148
400	100	462	498	16×φ20	1770	DZ30	158
450	120	518	550	16×φ20	1920	DZ45	225
500	130	568	600	16×φ20	2010	DZ45	240

Z973F、Z973H型電動刀型閘閥（刀閘閥）PN10外形及結構尺寸(mm)

DN	L	D1	D2	z×φd	H	電裝型號	重量 / kg
50	50	100	125	4×φ16	370	DZ10	54
65	50	120	145	4×φ16	460	DZ10	60
80	50	135	160	4×φ16	590	DZ10	62
100	50	155	180	8×φ16	780	DZ10	66
150	60	210	240	8×φ20	980	DZ15	84
200	60	265	295	8×φ20	1053	DZ20	106
250	70	320	350	12×φ20	1060	DZ20	120
300	80	368	400	12×φ20	1230	DZ30	220
350	90	428	460	16×φ20	1250	DZ30	230
400	100	482	515	16×φ22	1770	DZ45	300

Z973F、Z973H型電動刀型閘閥（刀閘閥）PN16外形及結構尺寸(mm)

DN	L	D1	D2	z×φd	H	電裝型號	重量 / kg
50	50	100	125	4×φ16	370	DZ10	65
65	50	120	145	4×φ16	460	DZ10	68
80	50	135	160	8×φ16	590	DZ10	74
100	50	155	180	8×φ16	780	DZ10	77
150	60	210	240	8×φ20	980	DZ15	96
200	60	265	295	12×φ20	1053	DZ20	114
250	70	320	355	12×φ22	1060	DZ20	135
300	80	375	410	12×φ22	1230	DZ30	230

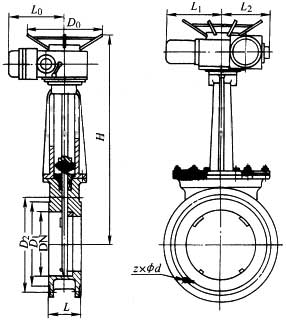

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
