產品說明:

Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN16～PN25操作方式為手動，連接方式為法蘭連接，閥門為明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 1.6-2.5MPa，閥體材料為碳素鋼（Z40H-16C Z40H-25 Z40Y-16C Z40Y-25）、鉻鉬鋼（Z40Y-16I/25I）、鉻鎳鈦不銹鋼（Z40W-16P/25P Z40Y-16P/25P）、鉻鎳鉬鈦不銹鋼（Z40Y-16R/25R）的閘閥。

產品性能參數:

Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN16～PN25主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40H-16C	16	1.6	≤ 425	水、蒸汽、油品
Z40H-25	25	2.5
Z40Y-16C	16	1.6
Z40Y-25	25	2.5
Z40Y-16I	16	1.6	≤ 550	蒸汽、油品
Z40Y-25I	25	2.5
Z40W-16P	16	1.6	≤ 150	弱腐蝕性介質
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蝕性介質
Z40Y-25R	25	2.5

產品零部件材料:

Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN16～PN25零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z40H-16C	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石棉
Z40H-25
Z40Y-16C			堆焊硬質合金
Z40Y-25
Z40Y-16I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊鐵基合金	柔性石棉
Z40Y-25I
Z40W-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼本體材料	聚四氟乙烯
Z40W-25P
Z40Y-16P			堆焊鐵基合金
Z40Y-25P
Z40Y-16R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z40Y-25R

產品外形及結構尺寸

Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN16主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量 / kg
15	130	95	65	45	14	2	4×Φ14	175	200	4
20	150	105	75	55	14	2	4×Φ14	180	200	5
25	160	114	85	65	14	2	4×Φ14	210	200	6
32	180	135	100	78	16	2	4×Φ18	210	200	7
40	200	145	110	85	16	3	4×Φ18	350	200	19
50	250	160	125	100	16	3	4×Φ18	358	240	29
65	265	180	145	120	18	3	4×Φ18	375	240	33
80	280	195	160	135	20	3	8×Φ18	433	280	45
100	300	215	180	155	20	3	8×Φ18	502	320	63
125	325	245	210	185	22	3	8×Φ18	312	360	108
150	350	280	240	210	24	3	8×Φ23	676	360	134
200	400	335	295	265	26	3	12×Φ23	820	400	192
250	450	405	355	320	30	3	12×Φ25	969	450	273
300	500	460	410	375	30	4	12×Φ25	1142	560	379
350	550	520	470	435	34	4	16×Φ25	1280	640	590
400	600	580	525	485	36	4	16×Φ30	1452	640	850
450	650	640	585	545	40	4	20×Φ30	1541	720	907
500	700	705	650	608	44	4	20×Φ34	1676	720	958
600	800	840	770	718	48	5	20×Φ41	1874	800	1112

Z40H、Z40Y、Z40W型手動鋼制楔式閘閥PN25主要外形及結構尺寸（mm）

DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量 / kg
15	130	95	65	45	16	2	4×Φ14	175	200	4
20	150	105	75	55	16	2	4×Φ14	180	200	5
25	160	115	85	65	16	2	4×Φ14	210	220	6
32	180	135	100	78	18	2	4×Φ18	210	220	7
40	200	145	110	85	18	3	4×Φ18	350	220	18
50	250	160	125	100	20	3	4×Φ18	358	250	25
65	165	180	145	120	22	3	8×Φ18	373	280	35
80	280	195	160	135	22	3	8×Φ18	435	300	50
100	300	230	190	160	24	3	8×Φ23	500	350	65
125	325	270	220	188	28	3	8×Φ25	614	400	100
150	350	300	250	278	30	3	8×Φ25	374	450	135
200	400	360	310	278	34	3	12×Φ25	818	500	180
250	450	425	370	332	36	3	12×Φ30	969	550	207
300	500	485	430	390	40	4	16×Φ30	530	560	400
350	550	550	490	448	44	4	16×Φ34	1280	640	631
400	600	610	550	505	48	4	16×Φ34	1450	640	900
450	650	660	600	555	50	4	20×Φ34	1541	720	1013
500	700	730	660	610	52	4	20×Φ41	1676	720	1166
600	800	840	770	718	56	5	20×Φ41	1874	800	1258
700	900	955	875	815	60	5	24×Φ48	2280	850	—
800	1000	1070	990	930	64	5	24×Φ48	2420	700	—

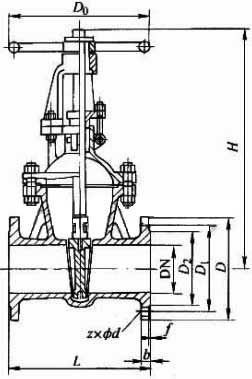

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
