產品說明：

Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥操作方式為手動，連接方式為法蘭連接，閥門為明桿楔式彈性閘板，閥座密封面材料為鈦合金，工作壓力 1.6-2.5MPa，閥體材料為 ZTA2 鈦合金的閘閥。因為鈦和氧有很好的親和力，極易與氧反應而在其表面生成一層堅固而致密的鈍性氧化薄膜，對許多腐蝕介質都呈現出特別***異的耐腐蝕性。

產品性能參數：

Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40W-16Ti	16	1.6	≤ 200	氧化腐蝕性介質
Z40W-25Ti	25	2.5

產品零部件材料：

Z40W-16Ti、Z40W-25Ti型鈦合金楔式手動閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閘桿	密封面	填料
Z40W-16Ti	ZTA2	TC4	本體材料	聚四氟乙烯
Z40W-25Ti

產品外形及結構尺寸：

Z40W-16Ti 型鈦合金楔式手動閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	f	z×φd	H	D0	重量 /kg
15	130	95	65	45	14	2	4×φ14	175	200	4
20	150	105	75	55	14	2	4×φ14	180	200	5
25	160	115	85	65	14	2	4×φ14	210	200	6
32	180	135	100	78	16	2	4×φ18	210	200	7
40	200	145	110	85	16	3	4×φ18	350	200	19
50	250	160	125	100	16	3	4×φ18	358	240	29
65	265	180	145	120	18	3	4×φ18	375	240	33
80	280	195	160	135	20	3	8×φ18	433	280	45
100	300	215	180	155	20	3	8×φ18	502	320	63
125	325	245	210	185	22	3	8×φ18	612	360	108
150	350	280	240	210	24	3	8×φ23	676	360	134
200	400	335	295	265	26	3	12×φ23	820	400	192
250	450	405	355	320	30	3	12×φ25	969	450	273
300	500	460	410	375	30	4	12×φ25	1142	560	379
350	550	520	470	435	34	4	16×φ25	1280	640	590
400	600	580	525	485	36	4	16×φ30	1452	640	850
450	650	640	585	545	40	4	20×φ30	1541	720	907
500	700	705	650	608	44	4	20×φ34	1676	720	958
600	800	840	770	718	48	5	20×φ41	1874	800	1112

Z40W-25Ti型鈦合金楔式手動閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	f	z×φd	H	D0	重量 /kg
15	130	95	65	45	16	2	4×φ14	175	200	4
20	150	105	75	55	16	2	4×φ14	180	200	5
25	160	115	85	65	16	2	4×φ14	210	220	6
32	180	135	100	78	18	2	4×φ18	210	220	7
40	200	145	110	85	18	3	4×φ18	350	220	18
50	250	160	125	100	20	3	4×φ18	358	250	25
65	265	180	145	120	22	3	8×φ18	373	280	35
80	280	195	160	135	22	3	8×φ18	435	300	50
100	300	230	190	160	24	3	8×φ23	500	350	65
125	325	270	220	188	28	3	8×φ25	614	400	100
150	350	300	250	218	30	3	8×φ25	674	450	135
200	400	360	310	278	34	3	12×φ25	818	500	180
250	450	425	370	332	36	3	12×φ30	969	550	207
300	500	485	430	390	40	4	16×φ30		560	400
350	550	550	490	448	44	4	16×φ34	1280	640	631
400	600	610	550	505	48	4	16×φ34	1450	640	900
450	650	660	600	555	50	4	20×φ34	1541	720	1013
500	700	730	660	610	52	4	20×φ41	1676	720	1166
600	800	840	770	718	56	5	20×φ41	1874	800	1258
700	900	955	875	815	60	5	24×φ48	2280	850	—
800	1000	1070	990	930	64	5	24×φ48	2420	700	—

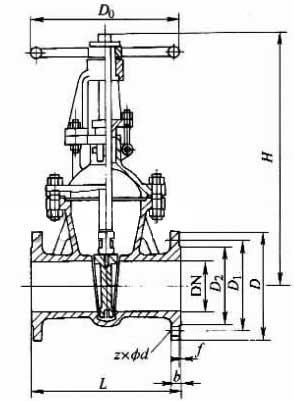

產品外形結構尺寸圖：

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
