產品說明：

Z15W-16R、Z15W-16P型絲口不銹鋼閘閥（Z15W 絲口內螺紋不銹鋼閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20～180℃，公稱通徑 DN15～DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。

產品特點：
Z15W-16R、Z15W-16P型絲口不銹鋼閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

產品性能參數：

Z15W-16R、Z15W-16P型絲口不銹鋼閘閥主要性能參數

型號	PN	工作壓力 (MPa)	適用溫度 (℃)	適用介質
Z15W-16R	16	1.6	-20～180	水、輕微腐蝕性氣液體、飽和蒸汽、直接飲水
Z15W-16P

產品零部件材料：

Z15W-16R、Z15W-16P型絲口不銹鋼閘閥零部件材料

名稱	閥體、閥蓋、閘板	閥桿	密封面	填料
材料	不銹鋼	不銹鋼	不銹鋼	膨脹石墨

產品外形結構尺寸：

Z15W-16R、Z15W-16P型絲口不銹鋼閘閥主要外形及結構尺寸（mm）

DN	Rc/in	L	B	H	D0
15	Rc1/2	56.5	15	94	70
20	Rc3/4	60	20	102	70
25	Rc1	68	25	114	80
32	Rc1 1/2	75.5	32	124	80
40	Rc1 3/4	80	40	152.5	100
50	Rc2	90.5	50	169.5	100

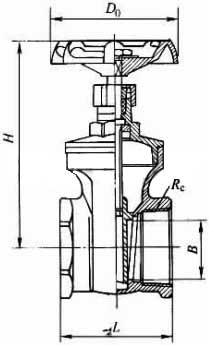

產品外形結構尺寸圖：

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
