產品說明:

Z40W、Z40Y不銹鋼法蘭閘閥PN16～PN160適用于工作壓力 1.6～16.0MPa，工作溫度 ≤ 150℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、醋酸及弱腐蝕性、腐蝕性等介質。



產品性能參數:

Z40W、Z40Y不銹鋼法蘭閘閥PN16～PN160主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40W-16P	16	1.6	≤ 150	弱腐蝕性介質
Z40W-25P	25	2.5
Z40Y-16P	16	1.6
Z40Y-25P	16	1.6
Z40Y-16R	16	1.6		腐蝕性介質
Z40Y-25R	25	2.5
Z40W-40P	40	4.0	≤ 150	弱腐蝕性介質
Z40W-40P	40	4.0
Z40Y-40R	40	4.0		腐蝕性介質
Z40Y-40R	40	4.0
Z40W-100P	100	10.0	≤ 200	醋酸類
Z40W-160P	160	16.0

產品零部件材料:

Z40W、Z40Y不銹鋼法蘭閘閥PN16～PN160零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z40W-16P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼本體材料	聚四氟乙烯
Z40W-25P
Z40Y-16P			堆焊鐵基合金
Z40Y-25P
Z40Y-16R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
Z40Y-25R
Z40W-40P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料
Z40W-40P			堆焊硬質合金
Z40Y-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z40Y-40R			堆焊硬質合金
Z40W-100P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z40W-160P

產品外形及結構尺寸

Z40W-16、Z40Y-16不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量 / kg
15	130	95	65	45	14	2	4×Φ14	175	200	4
20	150	105	75	55	14	2	4×Φ14	180	200	5
25	160	114	85	65	14	2	4×Φ14	210	200	6
32	180	135	100	78	16	2	4×Φ18	210	200	7
40	200	145	110	85	16	3	4×Φ18	350	200	19
50	250	160	125	100	16	3	4×Φ18	358	240	29
65	265	180	145	120	18	3	4×Φ18	375	240	33
80	280	195	160	135	20	3	8×Φ18	433	280	45
100	300	215	180	155	20	3	8×Φ18	502	320	63
125	325	245	210	185	22	3	8×Φ18	312	360	108
150	350	280	240	210	24	3	8×Φ23	676	360	134
200	400	335	295	265	26	3	12×Φ23	820	400	192
250	450	405	355	320	30	3	12×Φ25	969	450	273
300	500	460	410	375	30	4	12×Φ25	1142	560	379
350	550	520	470	435	34	4	16×Φ25	1280	640	590
400	600	580	525	485	36	4	16×Φ30	1452	640	850
450	650	640	585	545	40	4	20×Φ30	1541	720	907
500	700	705	650	608	44	4	20×Φ34	1676	720	958
600	800	840	770	718	48	5	20×Φ41	1874	800	1112

Z40W-25、Z40Y-25不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	b	f	z×Φd	H	D0	重量 / kg
15	130	95	65	45	16	2	4×Φ14	175	200	4
20	150	105	75	55	16	2	4×Φ14	180	200	5
25	160	115	85	65	16	2	4×Φ14	210	220	6
32	180	135	100	78	18	2	4×Φ18	210	220	7
40	200	145	110	85	18	3	4×Φ18	350	220	18
50	250	160	125	100	20	3	4×Φ18	358	250	25
65	165	180	145	120	22	3	8×Φ18	373	280	35
80	280	195	160	135	22	3	8×Φ18	435	300	50
100	300	230	190	160	24	3	8×Φ23	500	350	65
125	325	270	220	188	28	3	8×Φ25	614	400	100
150	350	300	250	278	30	3	8×Φ25	374	450	135
200	400	360	310	278	34	3	12×Φ25	818	500	180
250	450	425	370	332	36	3	12×Φ30	969	550	207
300	500	485	430	390	40	4	16×Φ30	530	560	400
350	550	550	490	448	44	4	16×Φ34	1280	640	631
400	600	610	550	505	48	4	16×Φ34	1450	640	900
450	650	660	600	555	50	4	20×Φ34	1541	720	1013
500	700	730	660	610	52	4	20×Φ41	1676	720	1166
600	800	840	770	718	56	5	20×Φ41	1874	800	1258
700	900	955	875	815	60	5	24×Φ48	2280	850	—
800	1000	1070	990	930	64	5	24×Φ48	2420	700	—

Z40W-40、Z40Y-40不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	D8	b	z×Φd	H	H1	D0	重量 / kg
20	150	105	75	55	51	16	4×Φ14	256	438	240	29
25	160	115	85	65	58	16	4×Φ14	275	452	240	33
32	180	135	100	78	66	18	4×Φ18	285	530	280	46
40	200	145	110	85	76	18	4×Φ18	320	620	320	63
50	250	160	125	100	88	20	4×Φ18	371	438	240
65	280	180	145	120	110	22	8×Φ18	393	452	240
80	310	195	160	135	121	22	8×Φ18	455	530	280
100	350	230	190	160	150	24	8×Φ23	551	620	320
125	400	270	220	188	176	28	8×Φ25	634	765	360
150	450	300	250	218	204	30	8×Φ25	708	845	360
200	550	375	320	282	260	38	12×Φ30	858	1041	400
250	650	445	385	345	313	42	12×Φ34	1015	1244	450
300	750	510	450	408	364	46	16×Φ34	1145	1474	560
350	850	570	510	465	422	52	16×Φ34	1280	1663	640
400	950	655	585	535	474	58	16×Φ41	1450	1886	720	849

Z40W-100不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	D8	b	z×Φd	H	H1	D0	重量 / kg
25	210	135	100	78	501	24	4×Φ18	310	—	—	13
32	230	150	110	82	65	24	4×Φ23	320	—	—	20
40	240	165	125	95	75	26	4×Φ23	360	—	—	60
50	250	195	145	112	85	28	4×Φ25	490	558	360	50
65	280	220	170	138	110	32	8×Φ25	540	622	400	70
80	310	230	180	148	115	34	8×Φ25	572	671	400	100
100	350	265	210	172	145	38	8×Φ30	573	671	400	110
125	400	310	250	210	175	42	8×Φ34	744	892	560	180
150	450	350	290	250	205	46	12×Φ34	800	972	560	250
200	550	430	360	312	265	54	12×Φ41	800	972	560	360
250	650	500	430	382	320	60	12×Φ41	1050	1305	—	—
300	750	585	500	442	375	70	16×Φ48	1200	1505	—	—

Z40W-160不銹鋼法蘭閘閥主要外形及結構尺寸 (mm)

DN	L	D	D1	D2	D8	b	z×Φd	H	H1	D0	重量 / kg
15	170	110	75	52	35	24	4×Φ18	230	250	200	7
20	190	130	90	62	45	26	4×Φ23	260	288	200	10
25	210	140	100	72	50	28	4×Φ23	280	310	280	14
32	230	165	115	85	65	30	4×Φ25	312	350	320	21
40	260	175	125	93	75	32	4×Φ27	350	395	320	26
50	300	215	165	132	95	36	8×Φ25	512	612	360	73
65	360	245	190	152	110	44	8×Φ30	560	677	360	110
80	390	260	205	168	130	46	8×Φ30	585	686	400	141
100	450	300	240	200	160	48	8×Φ34	631	751	450	185
125	525	355	285	238	190	60	8×Φ41	723	868	560	320
150	600	390	318	270	305	66	12×Φ41	820	997	640	462
200	750	480	400	245	265	78	12×Φ48	990	1224	720	711

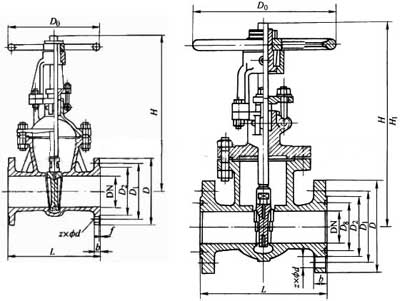

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
