產品說明:

KZ43WF、Z43WF 型 法蘭單閘板手動平板閘閥 PN10～PN160傳動方式為手動,連接方式為法蘭連接,明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力 PN16～PN160，閥體材料為碳素鋼（Z43WF-10C～160）、抗硫化處理碳素鋼（KZ43WF-10C～160）的不帶導流孔的平板閘閥。



產品性能參數:

KZ43WF、Z43WF 型 法蘭單閘板手動平板閘閥 PN10～PN160主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z43WF-10C～160	10～160	1.0～16.0	≤121	水、油品、蒸汽
KZ43WF-10C～160				含硫天然氣

產品零部件材料:

KZ43WF、Z43WF 型 法蘭單閘板手動平板閘閥 PN10～PN160零部件材料

型號	材料
	閥體	閥桿	密封面	填料
Z43WF-10C～160	碳素鋼	鉻不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈
KZ43WF-10C～160	碳素鋼（抗硫化處理）	抗硫化不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈

產品外形結構尺寸:>

Z43WF-10C、KZ43WF-10C 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×φ18	450	80	250	23
65	190	180	145	120	20	8×φ18	550	95	300	40
80	203	195	160	135	22	8×φ18	610	100	300	45
125	254	245	210	185	24	8×φ18	798	132	350	95
150	267	280	240	210	24	8×φ23	895	150	350	105
200	292	335	295	265	26	8×φ23	1130	188	350	140
250	330	390	350	320	28	12×φ23	1290	225	400	240
300	356	440	400	368	28	12×φ23	1480	247	450	300
350	381	500	460	428	30	16×φ23	1660	275	450	460
400	406	565	515	482	32	20×φ25	1850	312	500	560
450	432	615	565	532	32	20×φ25	2080	335	500	780
500	457	670	620	585	34	20×φ30	2300	380	600	1050
600	508	780	725	685	36	20×φ30	2680	445	800	1680
700	610	895	840	800	40	24×φ30	3080	490	800	2250
800	660	1010	950	905	44	24×φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×φ34	4317	715	1200	5540

Z43WF-16、KZ43WF-16 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	178	160	125	100	16	4×φ18	450	80	250	25
65	190	180	145	120	18	4×φ18	550	95	300	42
80	203	195	160	135	20	8×φ18	610	100	300	48
100	229	215	180	155	20	8×φ18	700	114	300	55
125	254	245	210	185	22	8×φ18	798	132	350	100
150	267	280	240	210	24	8×φ23	895	150	350	115
200	292	335	295	265	26	12×φ23	1130	188	350	150
250	330	405	355	320	30	12×φ25	1290	225	400	260
300	356	460	410	375	30	12×φ25	1480	247	450	350
350	381	520	470	435	34	16×φ25	1660	275	450	500
400	406	580	525	485	36	16×φ30	1850	312	500	610
450	432	640	585	545	40	20×φ30	2080	335	500	970
500	457	705	650	608	44	20×φ34	2300	380	600	1200
600	508	840	770	718	48	20×φ41	2680	445	800	1850
700	610	910	840	788	50	24×φ41	3080	490	800	2910
800	660	1020	950	898	52	24×φ41	3491	560	1000	3600
900	711	1120	1050	998	54	28×φ41	3897	610	1000	4950
1000	811	1255	1170	1110	56	28×φ48	4317	715	1200	6160

Z43WF-25、KZ43WF-25 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×φ18	450	80	250	25
65	190	180	145	120	22	8×φ18	550	95	300	45
80	203	195	160	135	22	8×φ18	610	100	300	50
100	229	230	190	160	24	8×φ23	700	114	300	60
125	254	270	220	188	28	8×φ25	798	132	350	110
150	267	300	250	218	30	8×φ25	895	150	350	128
200	292	360	310	278	34	12×φ25	1130	190	350	128
250	330	425	370	332	36	12×φ30	1290	225	400	280
300	356	485	430	390	40	16×φ30	1480	250	450	370
350	381	550	490	448	44	16×φ34	1660	275	450	525
400	406	610	550	505	48	16×φ34	1850	312	500	635
450	432	660	600	555	50	20×φ34	2080	335	500	1010
500	457	730	660	610	52	20×φ41	2300	380	600	1280
600	508	840	770	718	56	20×φ41	2680	445	800	1930
700	610	955	875	815	60	24×φ48	3080	490	800	3010
800	660	1070	990	930	64	24×φ48	3491	560	1000	3820
900	711	1180	1090	1025	66	28×φ54	3897	610	1000	5120
1000	811	1305	1210	1140	68	28×φ58	4317	715	1200	6400

Z43WF-40、KZ43WF-40 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	216	160	125	100	20	4×φ18	458	80	250	38
65	241	180	145	120	22	8×φ18	555	95	300	57
80	283	195	160	135	22	8×φ18	615	100	300	68
100	305	230	190	160	24	8×φ23	710	114	300	68
125	381	270	220	188	28	8×φ25	796	132	350	133
150	403	300	250	218	30	8×φ25	900	150	350	165
200	419	375	320	282	38	12×φ30	1135	188	350	315
250	457	445	385	345	42	12×φ34	1401	225	400	410
300	502	510	450	408	46	16×φ34	1580	247	450	620

Z43WF-63、KZ43WF-63 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	250	175	135	105	26	4×φ23	460	108	300	55
65	280	200	160	130	28	8×φ23	555	125	300	72
80	310	210	170	140	30	8×φ23	625	145	350	85
100	350	250	200	168	32	8×φ25	720	165	350	98
125	400	295	240	202	36	8×φ30	806	190	400	164
150	450	340	280	240	38	8×φ34	910	220	400	205
200	550	405	345	300	44	12×φ34	1145	280	500	350
250	650	470	400	352	48	12×φ41	1411	330	500	490
300	750	530	460	412	54	16×φ41	1590	380	600	760

Z43WF-100、KZ43WF-100 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	250	195	145	112	28	4×φ25	468	108	300	65
65	280	220	170	138	32	8×φ25	565	125	300	93
80	310	230	180	148	34	8×φ25	625	145	350	110
100	350	265	210	172	38	8×φ30	720	165	350	134
125	400	310	250	210	42	8×φ34	806	190	400	203
150	450	350	290	250	46	12×φ34	910	220	400	320
200	550	430	360	312	54	12×φ41	1145	280	500	545
250	650	500	430	382	60	12×φ41	1411	330	500	630
300	750	585	500	442	70	16×φ48	1590	380	600	870

Z43WF-160、KZ43WF-160 型 法蘭單閘板手動平板閘閥外形結構尺寸

DN	L	D	D1	D2	b	z×φd	H	H1	D0	重量/kg
50	300	215	165	132	36	8×φ25	473	108	300	81
65	340	245	190	152	44	8×φ30	570	125	300	115
80	380	260	205	168	46	8×φ30	630	145	350	155
100	472	300	240	200	48	8×φ34	725	165	350	200
125	500	355	285	238	60	8×φ41	810	190	400	345
150	550	390	318	270	66	12×φ41	915	220	400	600
200	630	480	400	345	78	12×φ48	1150	280	500	780
250	775	580	485	425	88	12×φ54	1416	330	500	1060
300	900	665	570	510	100	16×φ54	1595	380	600	1280

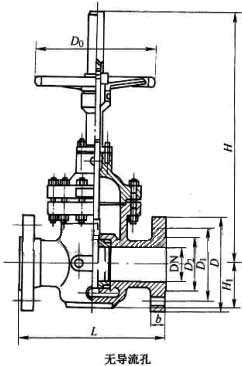

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
