產品說明:

KZ43F、Z43F 型 法蘭單閘板手動平板閘閥 PN10～PN160傳動方式為手動,連接方式為法蘭連接,明桿平行式剛性單閘板，閥座密封面材料為鉻不銹鋼+聚四氟乙烯，公稱壓力 PN16～PN160，閥體材料為碳素鋼（Z43F-10C～160）、抗硫化處理碳素鋼（KZ43F-10C～160）的帶導流孔的平板閘閥。

產品結構特征與工作原理:

1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、 關閉閥門時，順時針轉動手輪，閘板下移到底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品***先于國內外同類產品的重要特征。
6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，到極限位置時，導流孔與通道孔相重合，此時全開。

產品性能參數:

KZ43F、Z43F 型 法蘭單閘板手動平板閘閥 PN10～PN160主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z43F-10C～160	10～160	1.0～16.0	≤121	水、油品、蒸汽
KZ43F-10C～160				含硫天然氣

產品零部件材料:

KZ43F、Z43F 型 法蘭單閘板手動平板閘閥 PN10～PN160零部件材料

型號	材料
	閥體	閥桿	密封面	填料
Z43F-10C～160	碳素鋼	鉻不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈
KZ43F-10C～160	碳素鋼（抗硫化處理）	抗硫化不銹鋼	鉻不銹鋼+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈

產品外形結構尺寸:

Z43F-10C、KZ43F-10C型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	178	160	125	100	20	4×φ18	450	130	250	25
65	190	180	145	120	20	4×φ18	550	160	300	44
80	203	195	160	135	22	4×φ18	610	180	300	49
100	229	215	180	155	22	8×φ18	700	214	300	57
125	254	245	210	185	24	8×φ18	798	257	350	104
150	267	280	240	210	24	8×φ23	895	300	350	115
200	292	335	295	265	26	8×φ23	1130	388	350	154
250	330	390	350	320	28	12×φ23	1290	475	400	264
300	356	440	400	368	28	12×φ23	1480	547	450	330
350	381	500	460	428	30	16×φ23	1600	625	450	506
400	406	565	515	482	32	16×φ25	1850	712	500	616
450	432	615	565	532	32	20×φ25	2080	785	500	858
500	457	670	620	585	34	20×φ25	2300	880	600	1155
600	508	780	725	685	36	20×φ30	2680	1045	800	1848
700	610	895	840	800	40	24×φ30	3080	1190	800	2475
800	660	1010	950	905	44	24×φ34	3491	1360	1000	3498
900	711	1110	1050	1005	46	28×φ34	3897	1510	1000	4686
1000	811	1220	1180	1115	50	28×φ34	4317	1715	1200	6094

Z43F-16、KZ43F-16 型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	178	160	125	100	16	4×φ18	450	130	250	27
65	190	180	145	120	18	4×φ18	550	160	300	46
80	203	195	160	135	20	8×φ18	610	180	300	52
100	229	215	180	155	20	8×φ18	700	214	300	60
125	254	245	210	185	22	8×φ18	798	257	350	110
150	267	280	240	210	24	8×φ23	895	300	350	126
200	292	335	295	265	26	12×φ23	1130	388	350	165
250	330	405	355	320	30	12×φ25	1480	547	450	385
300	356	460	410	375	30	12×φ25	1480	547	450	385
350	381	520	470	435	34	16×φ25	1660	625	450	550
400	406	580	525	485	36	16×φ25	1850	712	500	671
450	432	640	585	545	40	20×φ30	2080	785	500	1069
500	457	705	650	608	44	20×φ34	2300	880	600	1320
600	508	840	770	718	48	20×φ41	2680	1045	800	2035
700	610	910	840	788	50	24×φ41	3080	1190	800	3201
800	660	1020	950	898	52	24×φ41	3491	1360	1000	3960
900	11	1120	1050	998	54	28×φ41	3897	1510	1000	5445
1000	811	1255	1170	1110	56	28×φ48	4317	1715	1200	6776

Z43F-25、KZ43F-25 型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	178	160	125	100	20	4×φ18	450	130	250	27
65	190	180	145	120	22	8×φ18	550	160	300	49
80	203	195	160	135	22	8×φ18	610	180	300	55
100	229	230	190	160	24	8×φ23	700	214	300	66
125	254	270	220	188	28	8×φ25	798	257	350	121
150	267	300	250	218	30	8×φ25	895	300	350	121
200	292	360	310	278	34	12×φ25	1130	390	350	181
250	330	425	370	332	36	12×φ30	1290	480	400	310
300	336	485	430	390	40	16×φ30	1480	550	450	410
350	381	550	490	448	44	16×φ34	1660	625	450	580
400	406	610	550	505	48	16×φ34	1850	710	500	700
450	432	660	600	550	50	20×φ34	2080	785	500	110
500	457	730	660	610	52	20×φ41	2300	880	600	1410
600	508	840	770	718	56	20×φ41	2680	1050	800	2120
700	610	955	875	815	60	24×φ48	3080	1190	800	3310
800	660	1070	990	930	64	24×φ48	3491	1360	1000	4200
900	711	1180	1090	1025	66	28×φ54	3897	1510	1000	5630
1000	811	1305	1210	1140	68	28×φ58	4317	1720	1200	7040

Z43F-40、KZ43F-40型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	216	160	125	100	20	4×φ18	458	130	250	42
65	241	180	145	120	22	8×φ18	555	150	300	62
80	283	195	160	135	22	8×φ18	615	180	300	75
100	305	230	190	160	24	8×φ23	710	214	300	82
125	381	270	220	188	28	8×φ25	800	257	350	146
150	403	300	250	218	30	8×φ25	796	300	350	181
200	419	375	320	282	38	12×φ30	1135	388	350	346
250	457	445	385	345	42	12×φ34	1401	475	400	451
300	502	510	450	408	46	16×φ34	1580	547	450	682

Z43F-63、KZ43F-63型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	250	175	135	105	26	4×φ23	460	158	300	60
65	280	200	160	130	28	8×φ23	555	190	300	79
80	310	210	170	140	30	8×φ23	625	225	350	93
100	350	250	200	168	32	8×φ25	720	255	350	108
125	400	295	240	202	36	8×φ30	806	275	400	180
150	450	340	280	240	38	8×φ34	910	330	400	225
200	550	405	345	300	44	12×φ34	1145	410	500	385
250	650	470	400	352	48	12×φ41	1411	490	500	539
300	750	530	460	412	54	16×φ41	1590	570	600	836

Z43F-100、KZ43F-100 型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	250	195	145	112	28	4×φ25	468	158	300	65
65	280	220	170	138	32	8×φ25	565	190	300	93
80	310	230	180	148	34	8×φ25	625	225	350	108
100	350	265	210	172	38	8×φ30	720	255	350	134
125	400	310	250	210	42	8×φ34	806	275	400	203
150	450	350	290	250	46	12×φ34	910	330	400	317
200	550	430	360	312	54	12×φ41	1145	410	500	545
250	650	500	430	382	60	12×φ41	1411	490	500	627
300	750	585	500	442	70	16×φ48	1590	570	600	869

Z43F-160、KZ43F-160 型 法蘭單閘板手動平板閘閥外形結構尺寸（mm）

DN	L	D	D>1	D>2	b	z×φd	H	H>1	D>0	重量/kg
50	300	215	165	132	36	8×φ25	473	158	300	90
65	340	245	190	152	44	8×φ30	570	190	300	125
80	380	260	205	168	46	8×φ30	630	225	350	170
100	472	300	240	200	48	8×φ34	725	255	350	220
125	500	355	285	238	60	8×φ41	810	275	400	375
150	550	390	318	270	66	12×φ41	915	330	400	650
200	630	480	400	345	78	12×φ48	1150	410	500	840
250	775	580	485	425	88	12×φ54	1416	490	500	1120
300	900	665	570	510	100	16×φ54	1595	570	600	1390

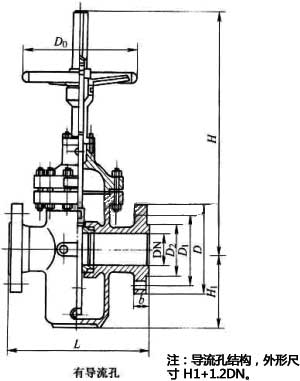

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
