產品說明:

DZ11H、DZ11Y型鍛鋼低溫閘閥PN150(Lb)～PN800(Lb)操作方式為手動，連接為內螺紋（絲口）連接、閥門為明桿楔式單閘板，DZ11H 閥座密封面材料為 Gr3 系不銹鋼、DZ11Y 閥座密封面材料為硬質合金，壓力等級 150Lb～800Lb，閥體為碳素鋼的低溫型閘閥。

產品性能參數:

DZ11H、DZ11Y 型 150(Lb)～800(Lb) 鍛鋼低溫閘閥主要性能參數

型號	壓力級 (LB)	工作壓力 (MPa)	適用溫度 (℃)	適用介質
DZ11H-150(Lb)	150	2.0	≤425	水、蒸汽、油品
DZ11H-300(Lb)	300	5.0
DZ11H-600(Lb)	600	10.0
DZ11H-800(Lb)	800	14.0
DZ11Y-150(Lb)	150	2.0	≤425	水、蒸汽、油品
DZ11Y-300(Lb)	300	5.0
DZ11Y-600(Lb)	600	10.0
DZ11Y-800(Lb)	800	14.0

產品零部件材料:

DZ11H、DZ11Y 型 150(Lb)～800(Lb) 鍛鋼低溫閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
DZ11H-150(Lb)	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石棉
DZ11H-300(Lb)
DZ11H-600(Lb)
DZ11H-800(Lb)
DZ11Y-150(Lb)	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石棉
DZ11Y-300(Lb)
DZ11Y-600(Lb)
DZ11Y-800(Lb)

產品外形結構尺寸:

DZ11H、DZ11Y 型 150(Lb)～800(Lb) 鍛鋼低溫閘閥主要外形及結構尺寸 (mm)

DN		S/mm		T/in	W/mm	H（開）/mm	重量/kg
in	mm	JNSI	JIS
1/2	15	21.8	22.2	1/2	125	333	7.1
3/4	20	27.1	27.7	3/4	125	360	9.4
1	25	33.8	34.5	1	160	407	13.5
1 1/2	32	42.6	42.2	1 1/2	160	475	15.0
1 3/4	40	48.7	49.1	1 3/4	180	475	17.8
2	50	61.1	61.1	2	200	551	28.0

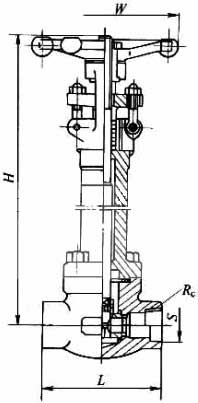

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
