產品概述

F43CX手動扇形眼鏡閥又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中 產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

主要性能參數

F43CX手動扇形眼鏡閥主要性能參數

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

產品外形結構寸

F43CX手動扇形眼鏡閥外形結構寸(mm)

DN	D	D1	b	n-φd	長系列 L
200	320	280	14	8-φ18	500
250	375	335	14	12-φ18	500
300	440	395	16	12-φ22	500
350	490	445	16	12-φ22	500
400	540	495	16	16-φ22	600
450	595	550	20	16-φ22	600
500	645	600	20	20-φ22	600
600	755	705	20	20-φ26	600
700	860	810	20	24-φ26	600
800	975	920	22	24-φ30	600
900	1075	1020	22	24-φ30	630
1000	1175	1120	22	28-φ30	630
1200	1375	1320	22	32-φ30	750
1400	1575	1520	26	36-φ30	750
1500	1675	1620	26	36-φ30	750
1600	1790	1730	26	40-φ30	750
1800	1990	1930	26	44-φ30	750
2000	2190	2130	26	48-φ30	750

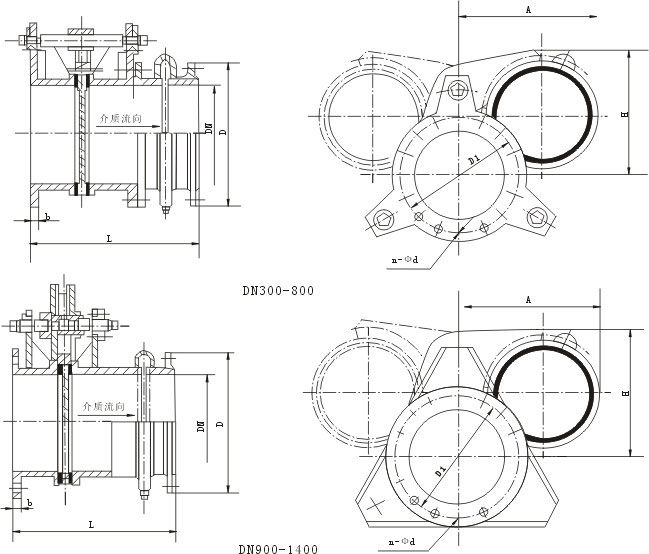

產品外形結構尺寸圖

操作方法及注意事項

1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證的措施。
