法蘭標準體系知識！更新日期：2020-03-10
法蘭標準體系知識！

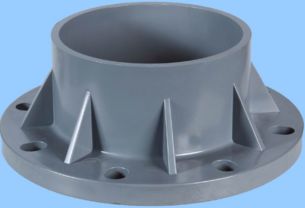

法蘭是管道中起連接作用的重要部分，種類多，標準繁雜。搞清楚法蘭的不同標準尤為重要！今天就來好好理一下這里面的知識點！
主要起連接作用，因此，法蘭的主要特性就是連接方式及密封形式，主導影響參數是管道壓力（介質不同影響材質選定），一般地講：
低壓系統（PN<2.5MPA）采用平焊或板式法蘭；
普通突面(RF)密封， 中壓系統 (2.5-64MPA)采用對焊法蘭；
RF或凹凸面(FM/M)密封，高壓系統(10.0MPA以上)，通常采用對焊法蘭，梯型槽(RJ)密封；
在低壓不銹鋼系統中，有時為節約成本及檢修方便，還采用松套法蘭或活套環法蘭。

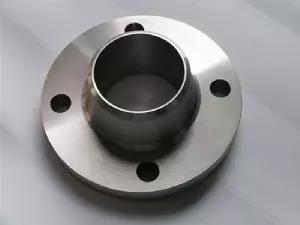

法蘭標準分類
目前，法蘭標準比較多，國內有GB（國家標準），（機械部標準），HG（化工部標準）等，國外有ANSI（美標），JIS（日標），DIN（德標）等。
但目前使用較多的標準分為兩大類別：
以DIN標準為主的歐洲體系（包括DIN，GB，HG20592）；
以ANSI標準為主的美洲體系（包括 ANSI，GB，HG20615）。
此二大類法蘭可通過表示法蘭壓力等級的標識來區分。（JIS標準為另一類體系的標準，不屬此二類）

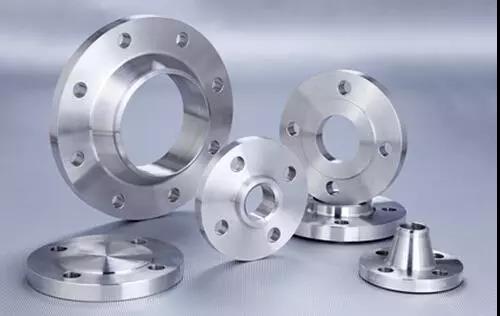

1、歐洲法蘭體系
歐洲法蘭體系：德國DIN（包括蘇聯）
公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa ；
公算通徑：15~600mm ；
法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊環松套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋 ；
法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片接面 ；
蘇聯于1980年發布的OCT管法蘭同錄標準與德國DIN標準相似。

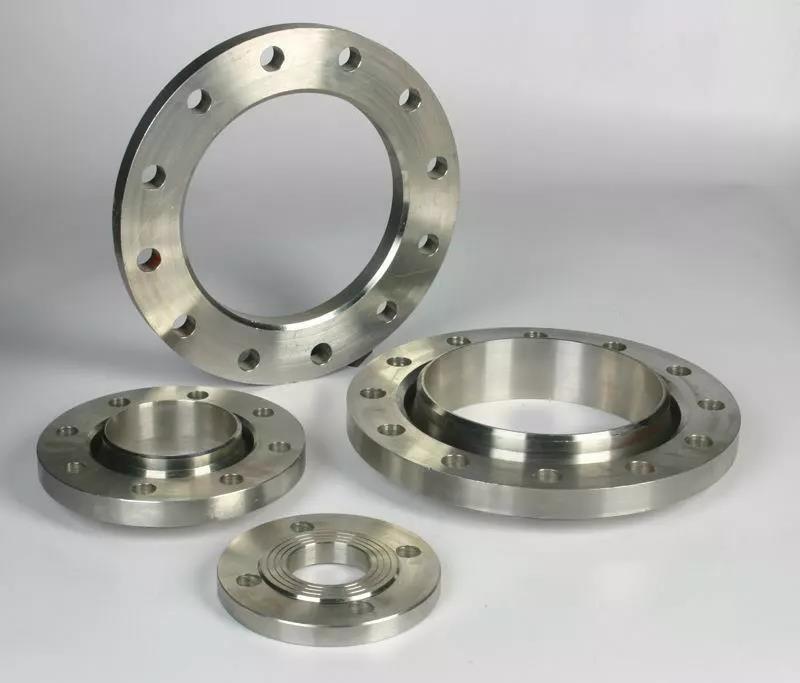

2、美洲法蘭體系
美洲法蘭體系：美國ANSI B16.5《鋼制管法蘭及法蘭管件》
公稱壓力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）；
公算通徑：6~4000mm ；
法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋；
法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面。
3、JIS（日標）管法蘭
JIS管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成體系。

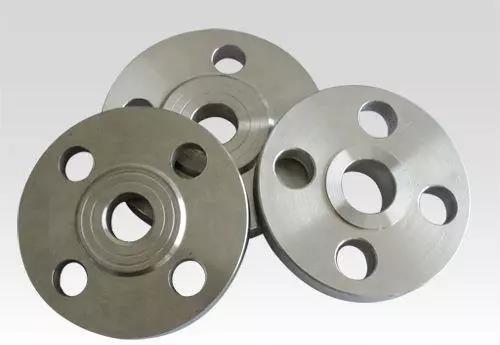

GB（國標）體系
我國鋼制管法蘭國家標準體系GB 。
1、 公稱壓力：0.25Mpa~42.0Mpa
系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）
系列2：PN0.25, PN0.6, PN2.5, PN4.0
其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。
在GB標準中，從屬于歐洲法蘭體系的公稱壓力級大的為4Mpa，從屬于美洲法蘭體系的公稱壓力級大為42Mpa。
2、公稱通徑：10mm~4000mm
3、 法蘭的結構形式：
① 整體法蘭
② 單元法蘭
螺紋法蘭 ；
法蘭、對焊法蘭 ；
帶頸平焊法蘭、帶頸承插焊法蘭、板式平焊法蘭 ：松套法蘭 、對焊環松套帶頸法蘭、對焊環松套板式法蘭、平焊環松套板式法蘭、板式翻過松套法蘭 ；
法蘭蓋（盲孔法蘭） 。
4、法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面
儀表管法蘭標準體系
1、 DIN標準
常用壓力等級：
PN6，PN10，PN16，PN25，PN40，PN64，PN100，PN160，PN250
法蘭密封面：
raise face DIN2526C 突面法蘭
grooue acc. DIN2512N 榫槽面
2、 ANSI標準
常用壓力等級：CL150，CL300，CL600，CL900，CL1500
法蘭密封面：ANSI B 16.5 RF flanges 突面法蘭
3、 JIS標準：不常用
常用壓力等級：10K，20K
