產品概述 ：

直接作用型自力式壓力（差壓）調節閥，由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

產品零件資料：

1.閥體、閥蓋：HT200 ZG230～450 ZG1Cr18Ni9Ti；2.閥芯、閥座：1Cr18Ni9Ti；3.波 紋 膜 片：丁腈橡膠夾增強滌綸織物；4.填 料：聚四氟乙烯、柔性石墨；5.彈 簧：60si2Mn；6.膜 蓋：A3；7.推桿、閥桿：2Cr13、1Cr18Ni9Ti；8.襯 套：2Cr13；9.墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片；

產品技術參數：

V230-D01/D02自力式壓力調節閥PN16～PN40技術參數

公稱通徑 mm		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數 Kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公稱壓力 MPa		1.6 ； 4.0
Z 值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
工作溫度℃	V230 V231	液體≤ 140 ；氣體≤ 80
	硬密封 V230	配隔離罐≤ 200										配隔離罐和加長件≤ 300*
		配隔離罐和散熱片≤ 200
壓力平衡元件		波紋管										滾動膜片
法 蘭 標 準		DIA （亦可按用戶要求提供法蘭標準）
閥 體 材 質		PN16 ：鑄鐵（工作溫度≤ 200 ℃）； PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃）
閥 芯 材 質		不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
工作壓力 MPa		公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系）

注：1、液體＞140℃、氣體＞80 ℃時閥倒裝；2、Z值：噪音衡量系數，該值用來衡量噪音大小，具體計算詳見自力式調節閥選擇指南。

產品型號、規格

V230-D01/D02自力式壓力調節閥PN16～PN40型號規格

類別	壓力控制調節閥		差壓控制調節閥
	閥后壓力調節閥	閥前壓力調節閥	差壓上升閥關閉	差壓上升閥開啟
	硬密封	硬密封	硬密封	硬密封
型號	V230 D01	V230 D02	V230 D03	V230 D04
規格	DN15-250

產品外形結構尺寸:

V230-D01/D02自力式壓力調節閥PN16～PN40外形結構尺寸（mm)

公稱通徑 mm	20	25	32	40	50	65	80	100	125	150	200	250
L mm	150	160	180	200	230	290	310	350	400	480	600	730
B mm	212	238	238	240	240	275	275	380	380	295	325	372
大約重量 kg	6.7	9.7	13	14	17	29	33	60	70	80	140	220

執行器尺寸及重量:

D02（D04）執行器尺寸及重量

有效面積 cm 2	32	80	250	630
D mm	172	172	263	380
H mm	435	430	470	520
大約重量 kg	7.5	7.5	13	28

D01（D03）執行器尺寸及重量

有效面積 cm 2	32	80	250	630
D mm	172	172	263	380
H mm	440	435	440	520
大約重量 kg	7.5	7.5	13	28

注：直接作用式自力式閥的總高及總重為控制閥與執行器高度及 重量之和。

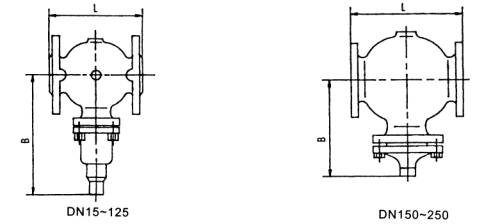

產品外形結構尺寸圖：

用戶訂貨須知：

訂貨時請用戶提供以下資料：
1.調節閥名稱、型號；2.公稱通徑(mm)；3.公稱壓力(MPa)；4.額定流量系數(Kv)；5.固有流量特性；6.介質名稱；7.工作溫度及范圍；8.整機作用方式；9.閥體、閥內件及填料材質；10.所配附件；11.其它特殊要求；
