產品概述:

ZZYP型自力式壓力調節閥PN16～PN64無需外加能源，利用被調介質自身為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等***點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15～2500kPa。可按需要組合滿足用戶工況要求。



產品特點:

1.自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2.壓力設定值在運行期間可連續設定。
3.壓力分段范圍細且互相交叉，調節精度高。
4.對閥后壓力調節，閥前壓力與閥后壓力之比為10:1～10:8。
5.橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
6.采用壓力平衡機構，使調節閥反應靈敏、控制精確。



產品零部件材料：



1.閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti；2.閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti；3.閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti；4.閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti；5.膜蓋：A3 A3鋼涂四氟乙烯 不銹鋼；6.填料：聚四氟乙烯 柔性石墨；7.橡膠膜片：丁睛、乙丙、氟、耐油橡膠 ；

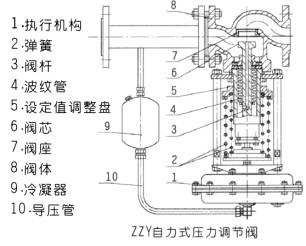

產品結構圖：

產品技術參數：

ZZYP型自力式壓力調節閥PN16～PN64技術參數

公稱通徑 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
額定流量系數 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
額定行程 (mm)		8			10				14		20			25		40				50	60		70
公稱壓力 PN(MPa)		1.6 、 4.0 、 6.4
壓力調節范圍 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快開
調節精度 ( ％ )		± 5
使用溫度 ( ℃ )		≤ 350
允許 泄漏量	硬密封 (l/h)	單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
	軟密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
減壓比		10
	小	1.25

產品外形尺寸與重量:

ZZYP型自力式壓力調節閥PN16～PN64外形尺寸與重量

公稱通徑 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓 力 調 節 范 圍 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 — 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 — 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 — 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 — 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16X1.5

產品外形尺寸圖：

用戶訂貨須知:

訂貨時請用戶提供以下資料
1.調節閥名稱、型號；2.公稱壓力(MPa) ；3.公稱通徑 ；4.額定流量系數(Kv)；5.固有流量特性；6.介質名稱；7.工作溫度及范圍 ；8.整機作用方式；9.壓力設定點及調節范圍 ；10.閥體、閥內件及填料材質；11.所配附件；12.其它特殊要求 ；

調節閥安裝注意事項：
調節閥安裝前的檢驗；在閥門操作的各個過程中，即安裝、試驗、操作和維修過程中的人員和設備的；在控制回路中作為終控制元件的調節閥性能；若需手動操作時， 要滿足系統有效手動操作的安裝要求；維修調節閥的可接近性；維修、操作和安裝費用；由于機械或環境的需要，迫使閥門采取保護措施。

安裝前的檢驗：
調節閥運到場地時，應立即進行檢查，以確定是否符合規定，特別是安裝尺寸、材質、附件等。在此階段，凡是在裝運和裝卸過程中造成的任何明顯機械損傷，應及時處理，為保證調節閥在開車時能正常動作，使系統運行，還應檢查如下項目：
(1)外觀檢查 (2)始終點偏差
(3)全行程偏差 (4)基本誤差
(5)正反行程偏差 (6)泄漏量
(7)所有輔助設備如限位開關、閥門定位器等操作檢驗。
