產品概述

ZJSW氣動薄膜微小流量調節閥是專門針對小流量調節而 開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對 其節流間隙小的問題，注意預防堵卡現象的發生。它適用于 液體、蒸汽等介質的注流量調節場合。
本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。

主要零部件參數

ZJSW氣動薄膜微小流量調節閥主要零部件參數

本體部分
閥體形式	直通鍛造閥體
閥體材質	20#  F22  304  316
公稱通徑	DN15～DN20
公稱壓力	PN1.6  4.0  10.0  16.0  20.0  32.0MPa ANSI  150  300  600  900  1500LB
連接形式	法蘭:FF RF RTJ 等 螺紋:NPT 焊接:SW  BW
結構長度	符合 IEC534
閥蓋形式	一體式
填料	聚四氟乙烯 柔性石墨等
密封墊	金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式	單座柱塞式
流量特性	等百分比、線性
內件材質	標準材質組合及使用溫度、壓力請 參閱附表
執行機構
氣動	氣動薄膜多彈簧執行機構
單作用	氣—開（彈簧復位）
雙作用	氣—開/氣—關

主要技術參數

ZJSW氣動薄膜微小流量調節閥主要技術參數

公稱通徑(mm)	G1/2"			G3/4"
閥座直徑(mm)	1.5	3	4	5	6	7	8	9
流量系數 Kv	0.0025	0.08	0.12	0.2	0.32	0.5	0.8	1
可調范圍	30:01:00
公稱壓力	標準產品 1.6 4.0 6.4、10MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線
作用形式	氣開式、氣關式
工作溫度	普通型-40～230℃，散熱片型 230～450℃，特殊訂貨 450～600℃
法蘭標準	符合 JB78-59、JB79-59 標準，可按 JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
執行機構	ZHA/B 型多彈簧氣動薄膜執行機構
可配附件	定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數＜0.08 需特殊訂貨。

主要性能指標

ZJSW氣動薄膜微小流量調節閥主要性能指標

泄漏率	Ⅵ 級， 小于額定流量的 10-4
回差	不帶定位器， 小于全行程的 3%； 帶定位器， 小于全行程的 1%
基本誤差	不帶定位器， 小于全行程的±5%； 帶定位器， 小于全行程的±1%
死區	不帶定位器 ， 小于全行程的 3%； 帶定位器， 小于全行程的 1%注：測試使用填料為聚四氟乙烯填料。

允許壓差

ZJSW氣動薄膜微小流量調節閥允許壓差

執行機構	ZHA(B)-11
行程（mm）	10
有效面積(cm3)	200
氣源接口尺寸	M16×1.5
公稱通徑（mm）	G1/2"			G3/4"
閥座直徑（mm）	1.5	3	4	5	6	7	8	9
允許壓差△P（MPa）	6.4						5.2	4.6

注：（1）ZHA：正作用執行機構 ；ZHB 反作用執行機構。

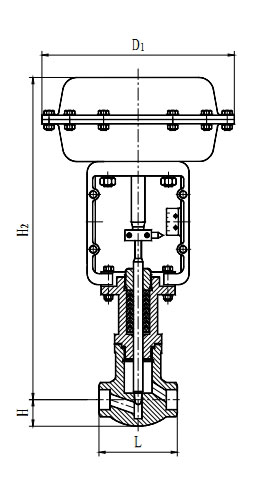

外形結構尺寸

ZJSW氣動薄膜微小流量調節閥外形結構尺寸 單位（mm）

公通通徑(mm)	G1/2"	G3/4"
連接長度 L(mm)	92	92
高度 H(mm)	30	30
H2(mm)	330	330
D1(mm)	230	230

產品外形結構尺寸圖
