產品概述

ZDLM/ZRSM電動套筒調節閥是一種壓力平衡型調節閥，采用 套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動 執行機構或電動執行機構。流道呈 S 流線性，整體具有工作 平衡、允許壓差大、流量特性精確、噪音低等特點。特別適 用于流量大，閥前后壓差較大、泄露要求不搞的場合。
本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種形式。產品公稱壓力等級有 PN1.6、4.0、6.4、10.0；閥體口徑范圍 DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流 量特性有直線、等百分比特性。多種品種規格可供選擇。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。

主要技術參數

ZDLM/ZRSM電動套筒調節閥主要技術參數

閥體部分
閥體形式	直通鑄造球型閥
閥體材質	ZG230-450  ZG1Cr18Ni9
公稱通徑	DN20-DN300
公稱壓力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB                                          JIS  10K  20K  30K  40K
連接形式	法蘭：FF  RF  RTJ等  螺紋：適用于 1”以下  焊接：SW  BW
結構長度	符合 IEC534
閥蓋型式	常溫型  高溫型  波紋管密封型  低溫型
填料	聚四氟乙烯  柔性石墨等
密封墊	金屬夾石墨密封墊  四氟乙烯墊等 閥內部件
閥芯型式	單座柱塞型
流量特性	線性  等百分比
內件材質	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
執行機構
氣動	多彈簧式執行機構  單彈簧式執行機構
作用方式	氣開式  氣關式
電動	3810L系列

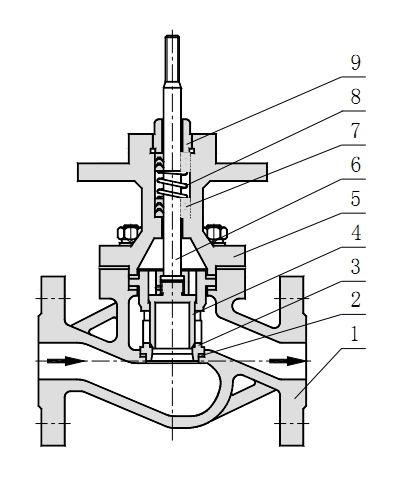

主要零件材料及內部結構

ZDLM/ZRSM電動套筒調節閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

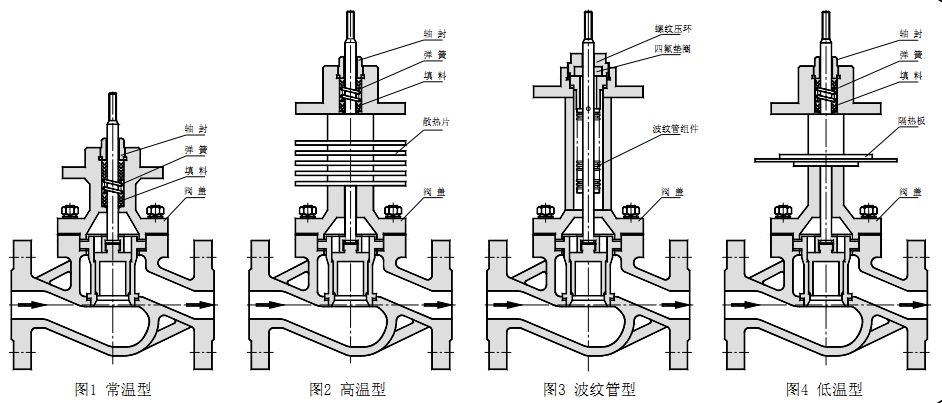

閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

電動調節閥規格與技術參數

ZDLM/ZRSM電動套筒調節閥規格與技術參數

公稱通徑 DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流 量系數 (KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程 L（mm）		16		25			40			60			100
公稱壓力 PN（MPa）		1.6  2.5  4.0  6.4  10.0
執行機 構型號	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直線、等百分比
固有可調比		50:01:00
工作溫度 t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC  50Hz

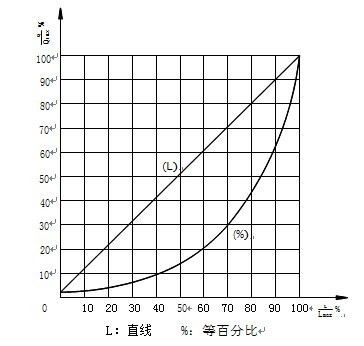

流量特性

ZDLM/ZRSM電動套筒調節閥固有流量特性對行程下的相對流量數值 單位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
線性	2	11.8	21.7	32.1	42	51.2	61.2	71.1	80.4	90.5	100
等百分比	2	3.1	4.5	6.5	9.6	14.2	19.8	29.9	45.6	68.2	100

允許壓差

ZDLM/ZRSM電動套筒調節閥允許壓差電子式執行機構（3810L 系列） 單位（MPa）

執行機構 型號	輸出推力 （KN）	閥座直徑 DN（mm）
		20	25	32	40	50	65	80	100	125	150	200
3810LSA-08	0.8	2.38	1.52	0.93	0.59	0.38
		1.91	1.22	0.74	0.47	0.3
3810LSA-20	2	4.77	3.05	1.86	1.19	0.76	0.45
		3.82	2.44	1.49	0.95	0.61	0.36
3810LSB-30	3			2.79	1.79	1.14	0.67	1.21	0.28	0.18	0.12	0.03
				2.23	1.43	0.91	0.54	0.96	0.22	0.14	0.1	0.02
3810LSB-50	5			4.66	2.98	1.91	1.13	1.51	0.47	0.3	0.21	0.08
				3.73	2.38	1.52	0.9	1.2	0.38	0.24	0.16	0.06
3810LSC-65	6.5						1.35	2.34	0.57	0.36	0.25	0.11
							1.08	1.87	0.45	0.29	0.2	0.08
3810LSC-99	10						2.26	2.92	0.95	0.61	0.42	0.2
							1.8	2.33	0.76	0.48	0.33	0.15
3810LSC-160	16									0.97	0.67	0.35
										0.78	0.54	0.27

允許壓差表的附注說明:填料材質為 PTFE； 介質的流向與閥芯關閉的方向相反； 金屬密封型泄露等級為Ⅳ級； 數值受公稱壓力、等級、溫度限制； 波紋管密封型 P2≠0 時須重新核對；

配電動執行機構外形尺寸（常溫型、高溫型）

ZDLM/ZRSM電動套筒調節閥配電動執行機構外形尺寸（常溫型、高溫型）單位 （mm)

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
結構長度 （L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常溫型 （H）	PN16/25	756	781	803	928	945	1260	1270	1294	1515	1540	1565	1816	2180
	PN40	766	791	813	938	955	1260	1270	1329	1545	1560	1605	1892	2130
	PN64/100	773	803	833	965	1000	1280	1300	1338	1575	1620	1675	1936	2202
高溫型 （H）	PN16/25	956	981	1003	1128	1145	1510	1520	1544	1835	1860	1885	2166	2530
	PN40	966	991	1013	1138	1155	1510	1520	1579	1865	1880	1925	2245	2480
	PN64/100	973	1003	1033	1165	1200	1530	1550	1588	1895	1940	1995	2286	2552
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265
H2		87			90
D		225					257				310
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		PSL 系列、3810 系列、DKJ 或 DKZ 系列等

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

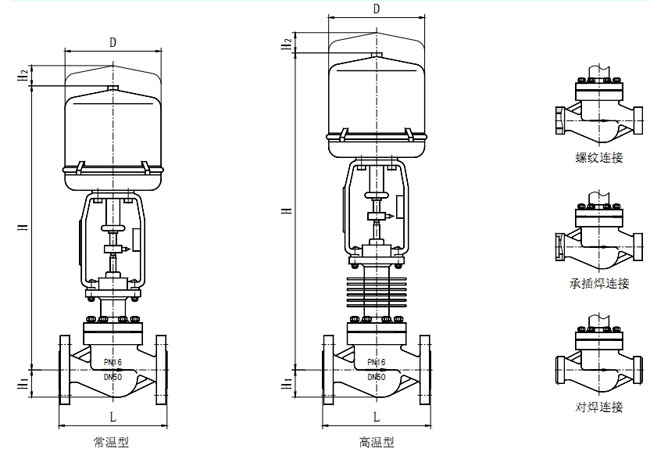

產品外形結構尺寸圖
