防爆電動小流量調節閥 高精度高壓智能針型調節閥門
*** 滬工恒 驅動方式 電動 連接形式 法蘭 壓力環境 高中低壓 零部件及配件 執行器 適用介質 水、油品、蒸汽等 流動方向 單向 執行質量標準 國標 工作溫度 高溫 密封形式 硬密封型 加工定制 是 公稱通徑 1.5-15 顏色 紅色 數量 900 可售賣地 北京;天津;河北;...
產品型號：
產品口徑（DN）：(mm)
產品壓力（PN）：(Mpa)
更新日期：2023-04-23
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
***
滬工恒
驅動方式
電動
連接形式
法蘭
壓力環境
高中低壓
零部件及配件
執行器
適用介質
水、油品、蒸汽等
流動方向
單向
執行質量標準
國標
工作溫度
高溫
密封形式
硬密封型
加工定制
是
公稱通徑
1.5-15
顏色
紅色
數量
900
可售賣地
北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
材質
不銹鋼
一、電動防爆小流量調節閥 概述

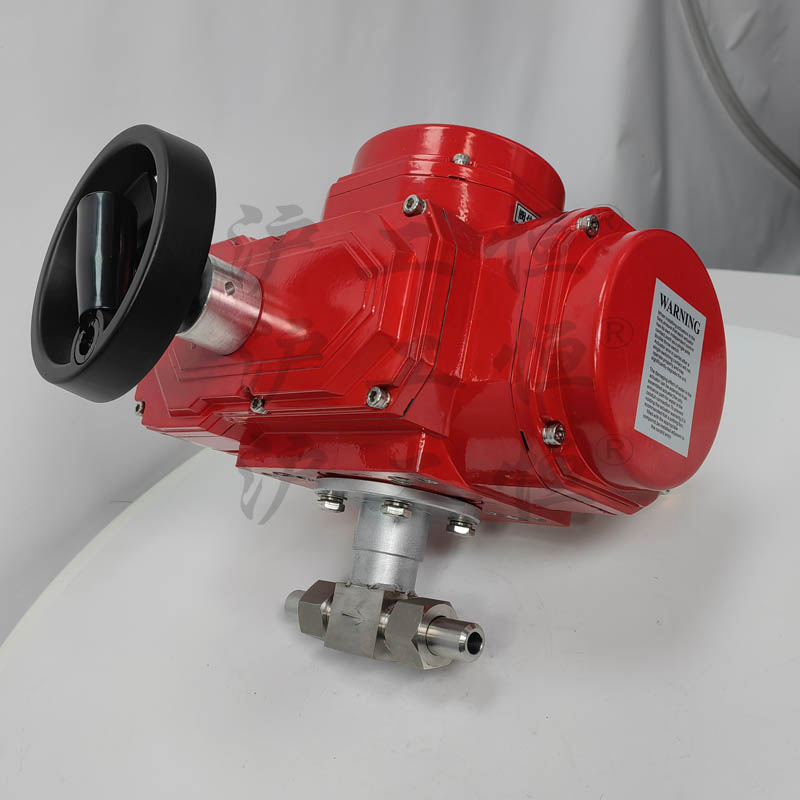

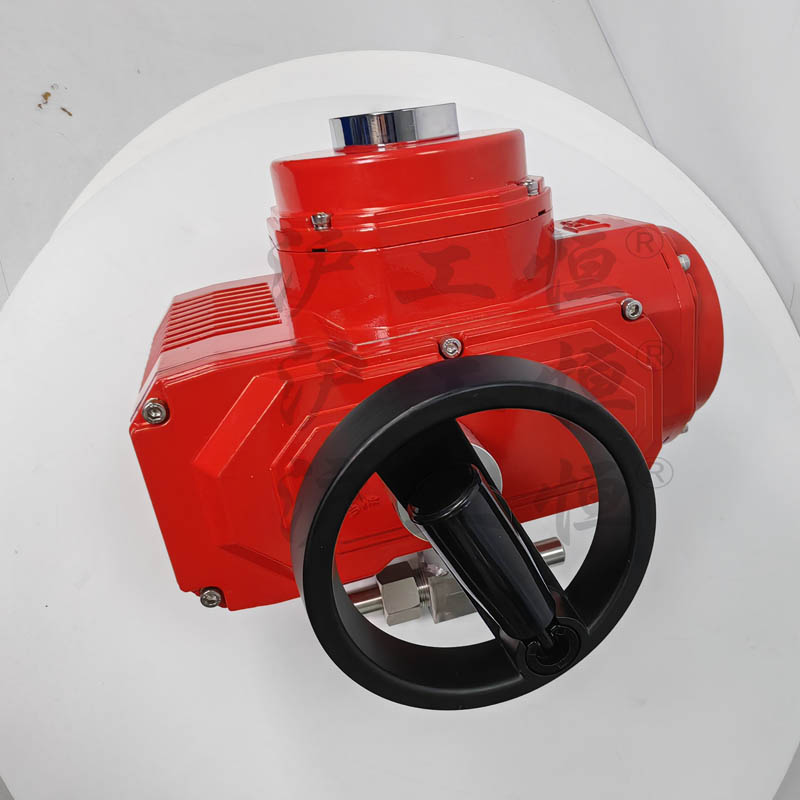

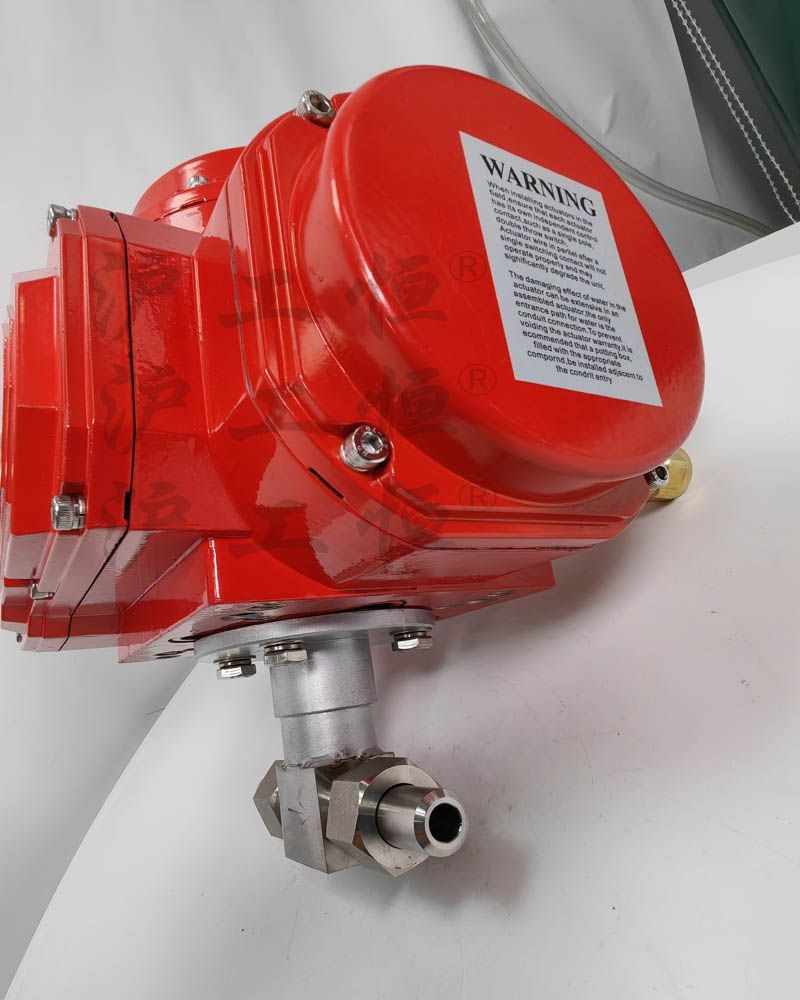

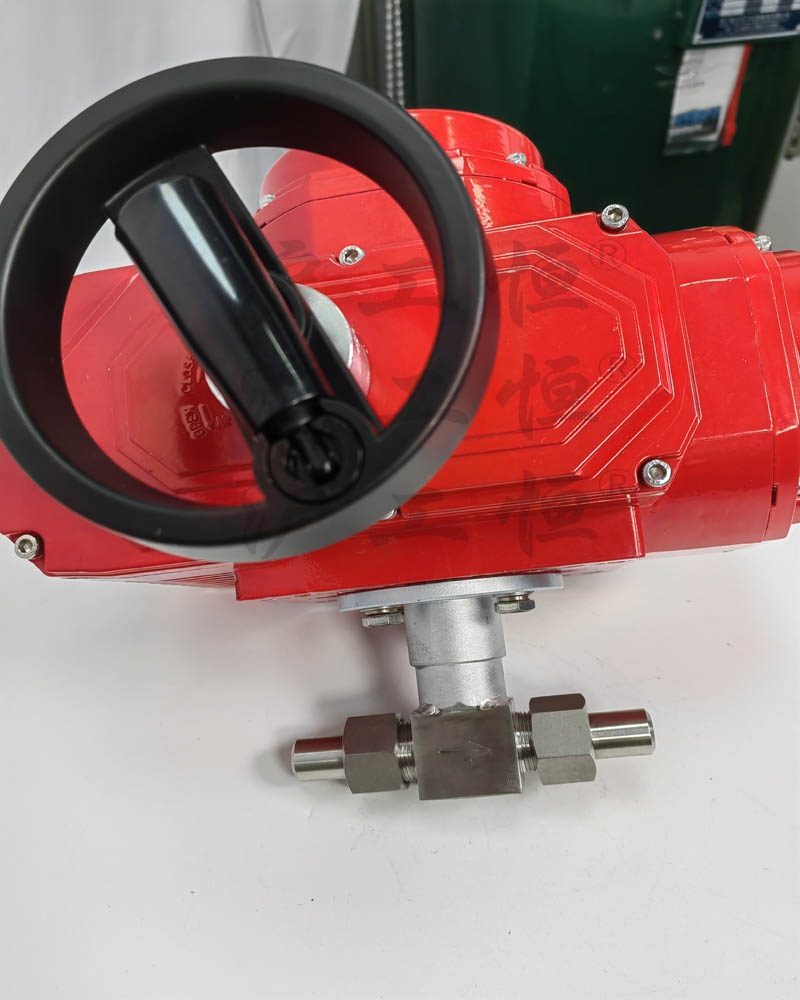

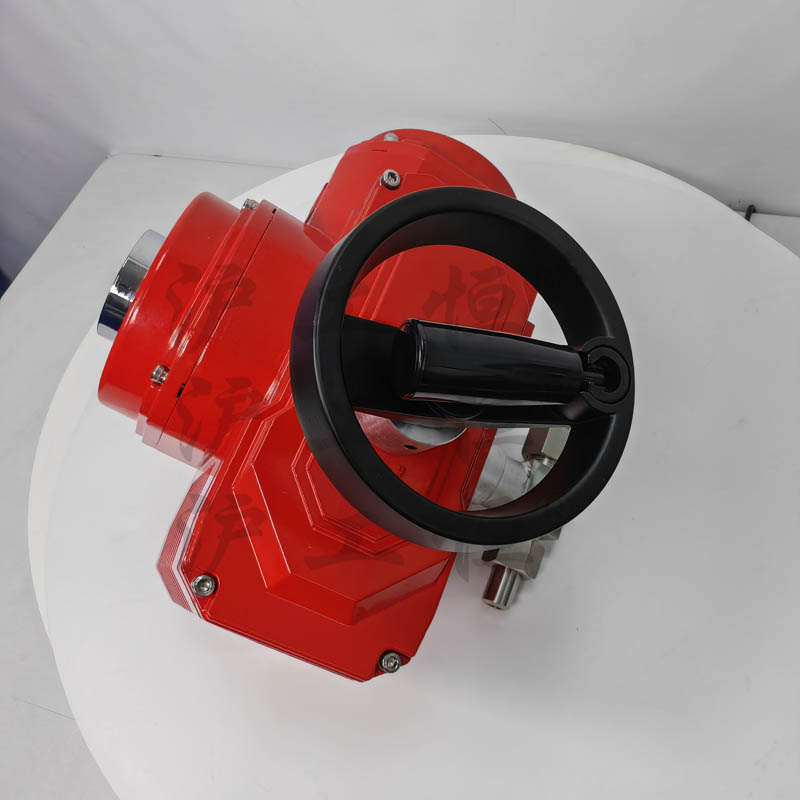

電動防爆小流量調節閥 型號：ZRSW-FB，是由3810L 直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。
381L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。
二、電動防爆小流量調節閥 技術參數
| 公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
| 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 流量特性 | 等百分比 | ||||||||||||
| 額定行程 | 8 | 10 | 12 | ||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 配置執行器類別 | PSL系列、3810L系列等電動執行器(客戶指定***亦可) | ||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | ||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | |||||||||||||
三、電動防爆小流量調節閥 電動執行機構參數
| 型號 | 額定輸出力N | 速度mm/s | 行程 |
| 381LSA-08381LXA-08 | 800800 | 4.24.2 | 30 |
| 381LSA-20381LXA-20 | 20002000 | 2.12.1 | |
| 381LSB-30381LXB-30 | 30003000 | 3.53.5 | 60 |
| 381LSB-50381LXB-50 | 50005000 | 1.71.7 | |
| 381LSC-65 | 6500 | 2.8 | 100 |
| 381LSC-99 | 10000 | 2.0 | |
| 381LSC-160 | 16000 | 1.0 |
聲明：本文中所有文字、數據、圖片均只適用于參考，防爆電動小流量調節閥 高精度高壓智能針型調節閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
