Z41型帶吹掃孔鋼制楔式閘閥PN16～PN40更新日期：2013-09-13

主要性能參數
Z41型PN16～PN40帶吹掃孔鋼制楔式閘閥主要性能參數
型號 PN 工作壓力
/MPa		 適用介質 適用溫度
/℃		 材料
閥體、閥蓋、閘板 閥座、閘板
、及密封面		 閥桿 填料 手輪
吹1/Z41Y-16C 16 1.6 石油裂解氣等 ≤425 碳素鋼 堆焊硬質合金 鉻不銹鋼 石棉石墨或
柔性石墨		 球墨鑄鐵
或鑄鋼
吹2/Z41Y-16C
吹1/Z41Y-16I ≤550 鉻鉬合金鋼 鉻鉬合金鋼 柔性石墨
吹2/Z41Y-16I
吹1/Z41Y-25C 25 2.5 ≤425 碳素鋼 鉻不銹鋼 石棉石墨或
柔性石墨
吹2/Z41Y-25C
吹1/Z41Y-25I ≤550 鉻鉬合金鋼 鉻鉬合金鋼 柔性石墨
吹2/Z41Y-25I
吹1/Z41Y-40 4 4.0 ≤425 碳素鋼 鉻不銹鋼 石棉石墨或
柔性石墨
吹2/Z41Y-40
吹1/Z41Y-40 ≤550 鉻鉬合金鋼 鉻鉬合金鋼 柔性石墨
吹2/Z41Y-40

主要外形及結構尺寸
Z41型PN16帶吹掃孔鋼制楔式閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 250 160 125 100 16 4×Φ18 359 420 240 34
65 265 180 145 120 18 4×Φ18 373 452 240 40
80 280 195 160 135 20 8×Φ18 435 530 280 52
100 300 215 180 155 20 8×Φ18 500 620 320 69
125 325 245 210 185 22 8×Φ18 614 756 360 107
150 350 280 240 210 24 8×Φ23 674 845 360 140
200 400 335 295 265 26 12×Φ23 818 1040 400 200
250 450 405 355 320 30 12×Φ25 970 1244 450 275
300 500 460 410 375 30 12×Φ25 1145 1474 560 385
350 550 520 470 435 34 16×Φ25 1280 1663 640 605
400 600 580 525 485 36 16×Φ30 1450 1886 720 865

Z41型PN25帶吹掃孔鋼制楔式閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 250 160 125 100 20 4×Φ18 359 420 240 34
65 265 180 145 120 22 4×Φ18 373 452 240 40
80 280 195 160 135 22 8×Φ18 435 530 280 52
100 300 230 190 160 24 8×Φ18 500 620 320 69
125 325 270 220 188 28 8×Φ18 614 756 360 107
150 350 300 250 218 30 8×Φ23 674 845 360 140
200 400 360 310 278 34 12×Φ23 818 1040 400 220
250 450 425 370 332 36 12×Φ25 970 1244 450 296
300 500 485 430 390 40 12×Φ25 1145 1474 560 405
350 550 550 480 448 44 16×Φ25 1280 1663 640 640
400 600 610 550 505 48 16×Φ30 1450 1886 720 906

Z41型PN40帶吹掃孔鋼制楔式閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 250 160 125 100 20 4×Φ18 359 420 240 34
65 265 180 145 120 22 4×Φ18 373 452 240 44
80 280 195 160 135 22 8×Φ18 435 530 280 60
100 300 230 190 160 24 8×Φ18 500 620 320 90
125 325 270 220 188 28 8×Φ18 614 756 360 135
150 350 300 250 218 30 8×Φ23 674 845 360 160
200 400 360 310 278 34 12×Φ23 818 1040 400 270
250 450 425 370 332 36 12×Φ25 970 1244 450 375
300 500 485 430 390 40 12×Φ25 1145 1474 560 370

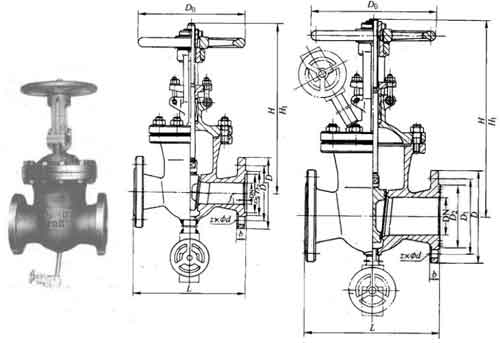

Z41型PN16～PN40帶吹掃孔鋼制楔式閘閥外形尺寸圖
