Z41W-16Ti、Z41W-25Ti型鈦合金楔式閘閥更新日期：2013-09-04

主要性能參數
Z41W-16Ti、Z41W-25Ti型鈦合金楔式閘閥主要性能參數
型號 PN 工作壓力
/MPa		 適用溫度
/℃		 適用介質 材料
閥體、閥蓋、閘板、閘桿 密封面 填料
Z41W-16Ti 16 1.6 ≤200 氧化腐蝕性介質 ZTA2 本體材料 聚四氟乙烯
Z41W-25Ti 25 2.5

主要外形及結構尺寸
Z41W-16Ti型鈦合金楔式閘閥主要外形及結構尺寸(mm)
DN L D D1 D2 b f z×Φd H D0 重量/kg
15 130 95 65 45 14 2 4×Φ14 175 200 4
20 150 105 75 55 14 2 4×Φ14 180 200 5
25 160 115 85 65 14 2 4×Φ14 210 200 6
32 180 135 100 78 16 2 4×Φ18 210 200 7
40 200 145 110 85 16 3 4×Φ18 350 200 19
50 250 160 125 100 16 3 4×Φ18 358 240 29
65 265 180 145 120 18 3 4×Φ18 375 240 33
80 280 195 160 135 20 3 8×Φ18 433 280 45
100 300 215 180 155 20 3 8×Φ18 502 320 63
125 325 245 210 185 22 3 8×Φ18 612 360 108
150 350 280 240 210 24 3 8×Φ23 676 360 134
200 400 335 295 265 26 3 12×Φ23 820 400 192
250 450 405 355 320 30 3 12×Φ25 969 450 273
300 500 460 410 375 30 3 12×Φ25 1142 560 379
350 550 520 470 435 34 4 16×Φ25 1280 640 590
400 600 580 525 485 36 4 16×Φ30 1452 640 850
450 650 640 585 545 40 4 20×Φ30 1541 720 907
500 700 705 650 608 44 4 20×Φ34 1676 720 958
600 800 840 770 718 48 5 20×Φ41 1874 800 1112

Z41W-25Ti型鈦合金楔式閘閥主要外形及結構尺寸(mm)
DN L D D1 D2 b f z×Φd H D0 重量/kg
15 130 95 65 45 16 2 4×Φ14 175 200 4
20 150 105 75 55 16 2 4×Φ14 180 200 5
25 160 115 85 65 16 2 4×Φ14 210 220 6
32 180 135 100 78 18 2 4×Φ18 210 220 7
40 200 145 110 85 18 3 4×Φ18 350 220 18
50 250 160 125 100 20 3 4×Φ18 358 250 25
65 265 180 145 120 22 3 4×Φ18 373 280 35
80 280 195 160 135 22 3 8×Φ18 435 300 50
100 300 230 190 160 24 3 8×Φ18 500 350 65
125 325 270 220 188 28 3 8×Φ23 614 400 100
150 350 300 250 218 30 3 8×Φ25 674 450 135
200 400 360 310 278 34 3 8×Φ23 818 500 180
250 450 425 370 332 36 3 12×Φ25 969 550 207
300 500 485 430 390 40 4 12×Φ30 530 560 400
350 550 550 490 448 44 4 16×Φ30 1280 640 431
400 600 610 550 505 48 4 16×Φ34 1450 640 900
450 650 660 600 555 50 4 20×Φ34 1541 720 1013
500 700 730 660 610 52 4 20×Φ41 1676 720 1166
600 800 840 770 718 56 5 20×Φ41 1874 800 1258
700 900 955 875 815 60 5 24×Φ48 2280 850 ﹣
800 1000 1070 990 930 64 5 24×Φ48 2420 700 ﹣

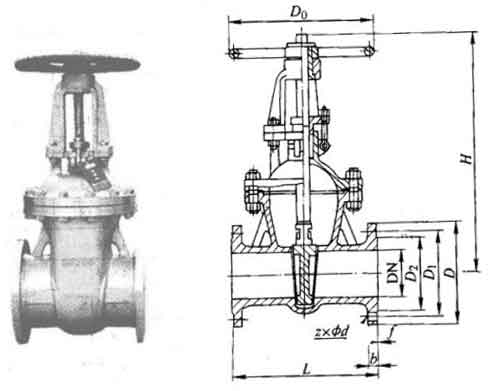

Z41W-16Ti、Z41W-25Ti型鈦合金楔式閘閥外形結構尺寸圖
