Q641F氣動法蘭球閥更新日期：2020-03-21
| *** : | GH/工恒 | 型號 : | Q641F |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 15-300（mm） |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 疏水 |
| 類型(通道位置) : | 二通式 | 作用對象 : | 水 |

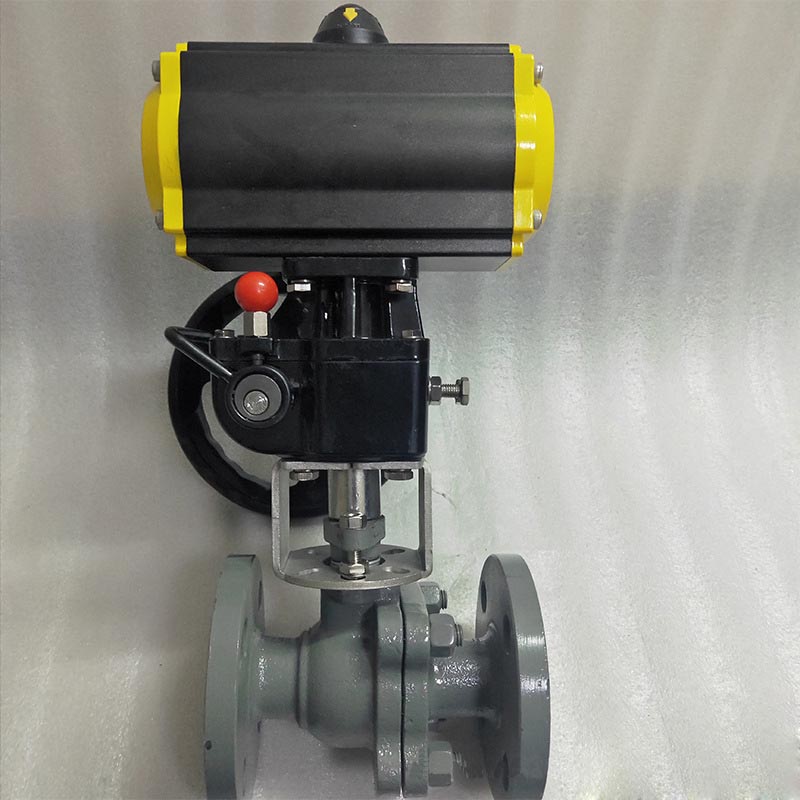

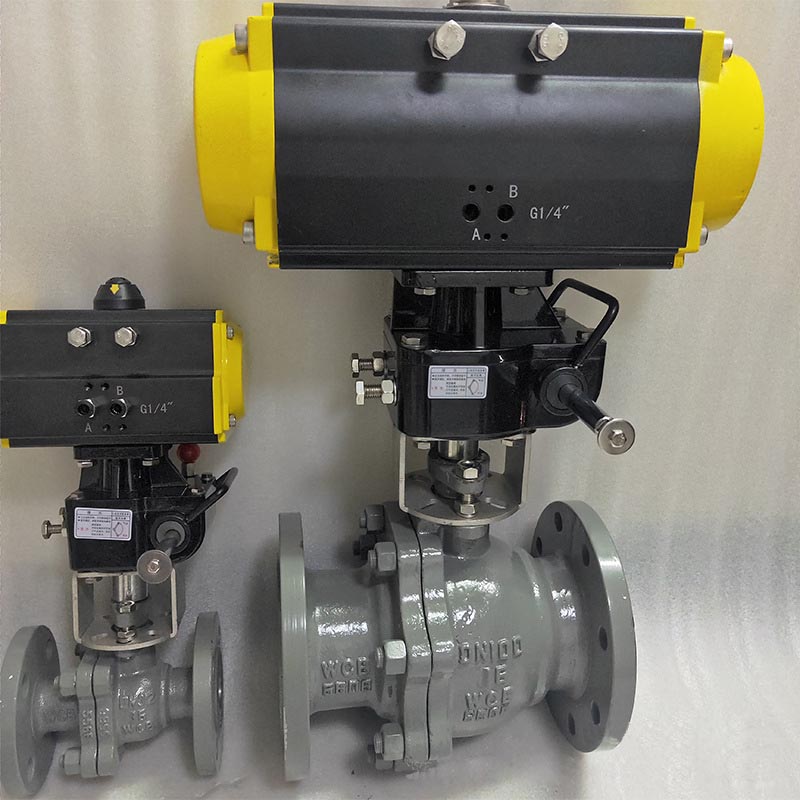

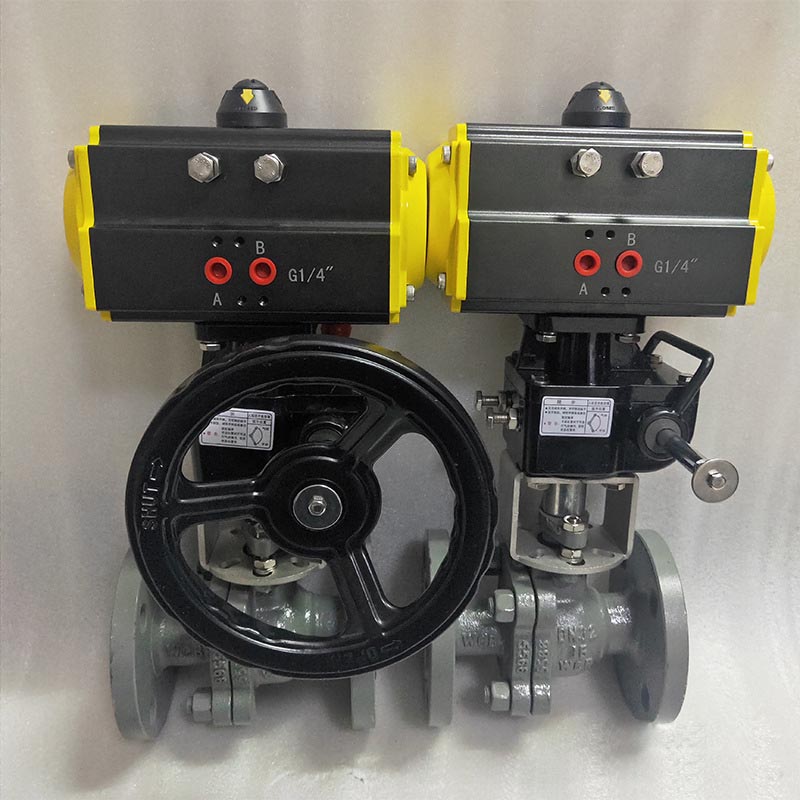

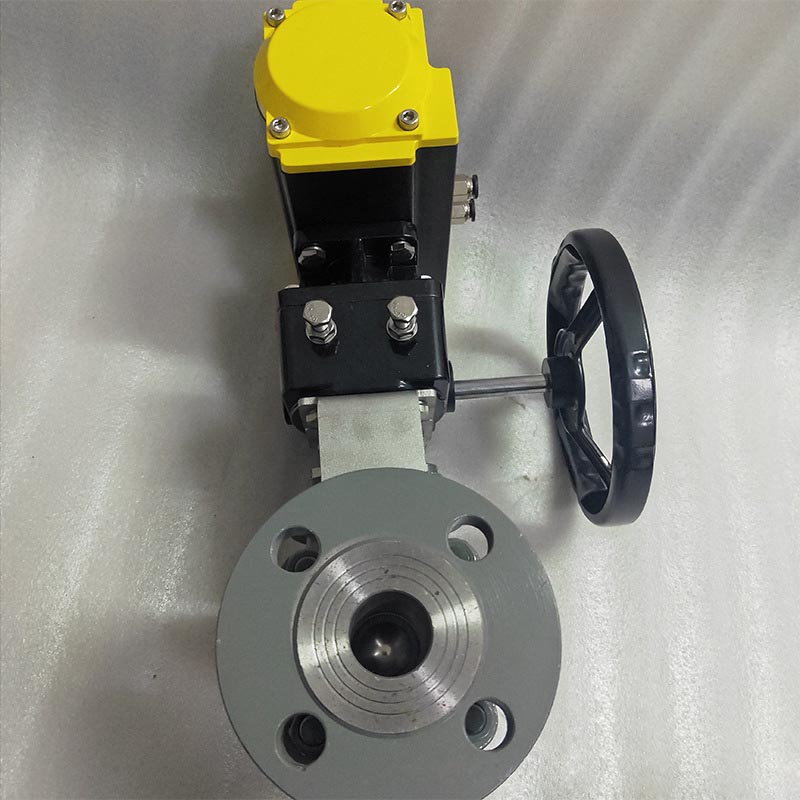

Q641F氣動球閥
球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，有以下一些***點。
氣動球閥結構特點
1、流體阻力小、球閥是所有閥類中流體阻力 小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力而增大。
5、由于聚四乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
不銹鋼氣動球閥執行機構
系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
不銹鋼氣動球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

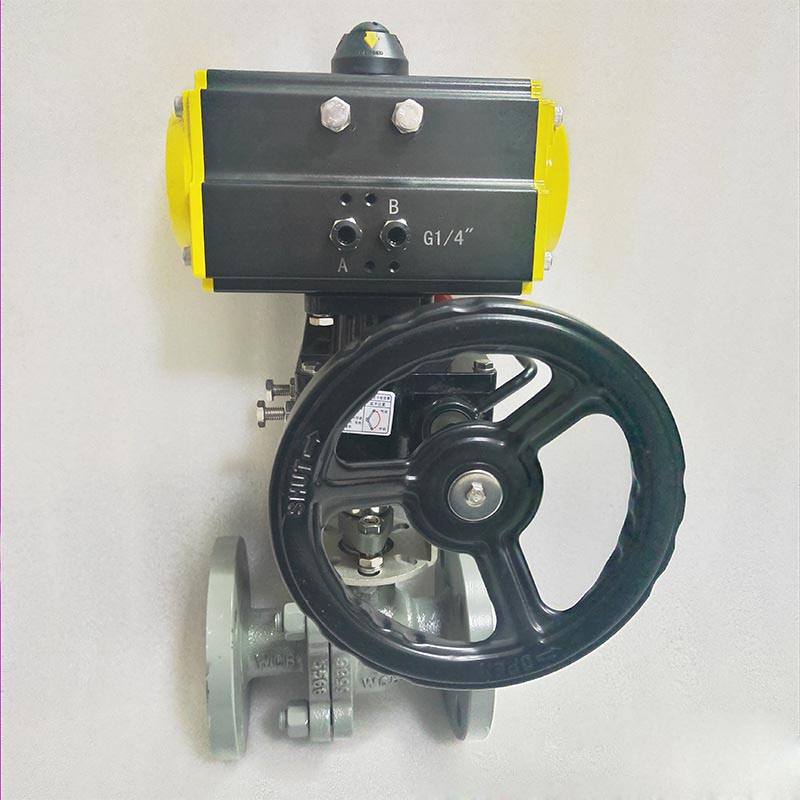

手動機構：HVSD手操機構
不銹鋼氣動球閥執行標準
1、 設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：/T74～90（74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：/T 9092、API 598。
◇氣動球閥 主要技術參數
| 空氣驅動 | 壓縮空氣4-6bar(可帶手輪) |
| 電驅動 | DC24V、AC220V、AC380V |
| 公稱通經 | 15～250mm |
| 公稱壓力 | 1.6～4.0Mpa |
| 適用溫度 | PTFE：-29～+178℃ |
| EK：-29～+250℃ | |
| 連接方式 | 法蘭 |
| 閥結構 | 兩塊式 |
| 閥體材質 | 316L、316、304、304L、碳鋼 |
| 閥球材質 | 316L、316、304、304L |
| 密封材質 | PTFE、EK |
| 適用介質 | 氣體、水及油類等 |
| 可選附件 | 限位開關、電磁閥、減壓閥 |
◇氣動球閥設計標準
| 標準 | ANSI | DIN | GB | JIS |
| 測試檢驗 | API598，API6D | DIN3230/3,EN12266 | GB/T 13927 | JIS B2003 |
| 結構長度 | B16.10，BS2080 |
3202F4/F18(DN15～250) 3202F1/F17(DN15～250) |
GB12221PN10～25(DN15～250) GB12221PN40(DN15～250) |
B2002 10K Form6(1～250) |
| 法蘭端面 |
B16.5Rfserrate Finish(AARH200) Bs1560Part2RF |
2501/1PN10～40 FacingDIN2526FORMC |
GB9113.3～9113.5 PN16.25.40 |
B2212 10K B2214 20K |
◇氣動球閥 主要零部件材料
| # | 零件 | 材質 | ||
| ANSI/JIS/DIN | ANSI/JIS/DIN | ANSI/JIS/DIN | ||
| 1 | 閥體 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 |
| 2 | 閥蓋 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 |
| 3 | 球體 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | |
| 4 | 閥座 | TFM1600/PTFE/RTFE | ||
| 5 | 螺栓 | A193-B8 | A193-B7 | |
| 6 | 螺帽 | A194-8 | A194-2H | |
| 7 | 閥蓋墊圈 | PTFE | ||
| 8 | 閥桿 | SUS316 | SUS304 | |
| 9 | 閥桿密封圈 | PTFE | ||
| 10 | 閥桿填料 | PTFE | ||
| 11 | 格南 | SUS316 | ||
| 12 | 碟型彈片 | SUS301 | ||
| 13 | 閥桿螺母 | A194-8 | ||
