球閥

VQ340F、VQ340H、VQ340Y蝸輪法蘭式V型球閥

產品概述 VQ340F、VQ340H、VQ340Y蝸輪法蘭式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：（1）不帶任何管接頭的整體式...

產品型號：VQ340F、VQ340H、VQ340Y

產品口徑（DN）：25~300(mm)

產品壓力（PN）：1.6~4.0(Mpa)

更新日期：2017-09-20

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

產品概述

VQ340F、VQ340H、VQ340Y蝸輪法蘭式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當法蘭V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

主要性能規范

VQ340F、VQ340H、VQ340Y蝸輪法蘭式V型球閥主要性能規范
公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
公稱壓力 PN(MPa)	殼體試驗	密封試驗	適用介質	適用溫度
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
應用規范	檢驗和試驗	JB/T 9092-99 、API 598

主要零件材料

VQ340F、VQ340H、VQ340Y蝸輪法蘭式V型球閥主要零件材料
零件名稱	閥門材質
閥體、閥蓋	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺栓	35CrMoA	1Cr18Ni9Ti

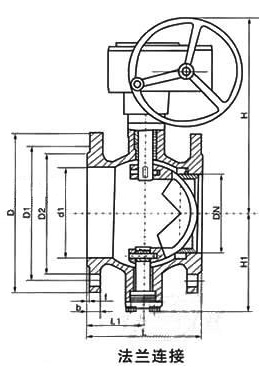

主要外形連接尺寸

VQ340F、VQ340H、VQ340Y蝸輪法蘭式V型球閥主要外形連接尺寸
公稱壓力或壓力級	公稱通徑		尺寸
公稱壓力或壓力級	(mm)	(in)	L	L1	d	d1	H1	H
PN1.6MPa	25	-	-	-	64	38	57	200
	40	-	-	-	82	49	63	205
	50	-	124	62	100	60	92	225
	65	-	145	72.5	120	75	100	235
	80	-	165	82.5	131	89	108	260
	100	-	194	97	158	113	117	270
	125	-	210	105	180	140	140	320
	150	-	229	114.5	216	164	177	340
	200	-	243	121.5	268	205	200	390
	250	-	297	148.5	326	259	252	420
	300	-	338	169	-	300	270	510
PN2.5MPa	25	-	-	-	64	38	57	200
	40	-	-	-	82	49	63	205
	50	-	124	62	100	60	92	225
	65	-	145	72.5	120	75	100	235
	80	-	165	82.5	131	89	108	260
	100	-	194	97	158	113	117	270
	125	-	210	105	180	140	140	320
	150	-	229	114.5	216	164	177	340
	200	-	243	121.5	268	205	200	390
	250	-	297	148.5	326	259	252	420
	300	-	338	169	-	300	270	510
CLASS150	25	-	-	-	64	38	57	200
	40	11/2	-	-	82	49	63	205
	50	2	124	62	100	60	92	225
	65	21/2	145	72.5	120	75	100	235
	80	3	165	82.5	131	89	108	260
	100	4	194	97	158	113	117	270
	125	5	210	105	180	140	140	320
	150	6	229	114.5	216	164	177	340
	200	8	243	121.5	268	205	200	390
	250	10	297	148.5	326	259	252	420
	300	12	338	169	-	300	270	510
