球閥

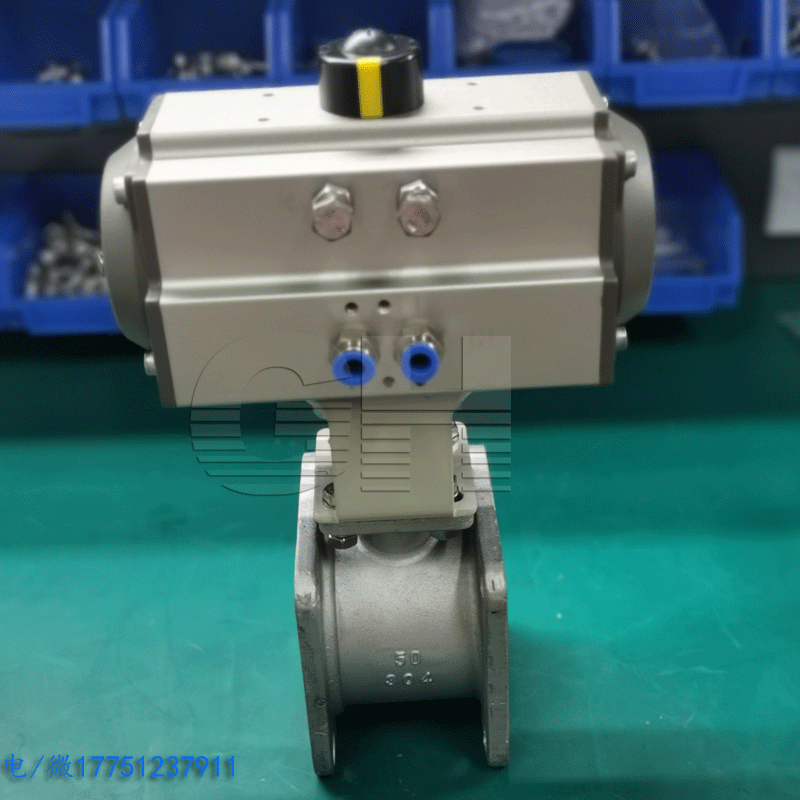

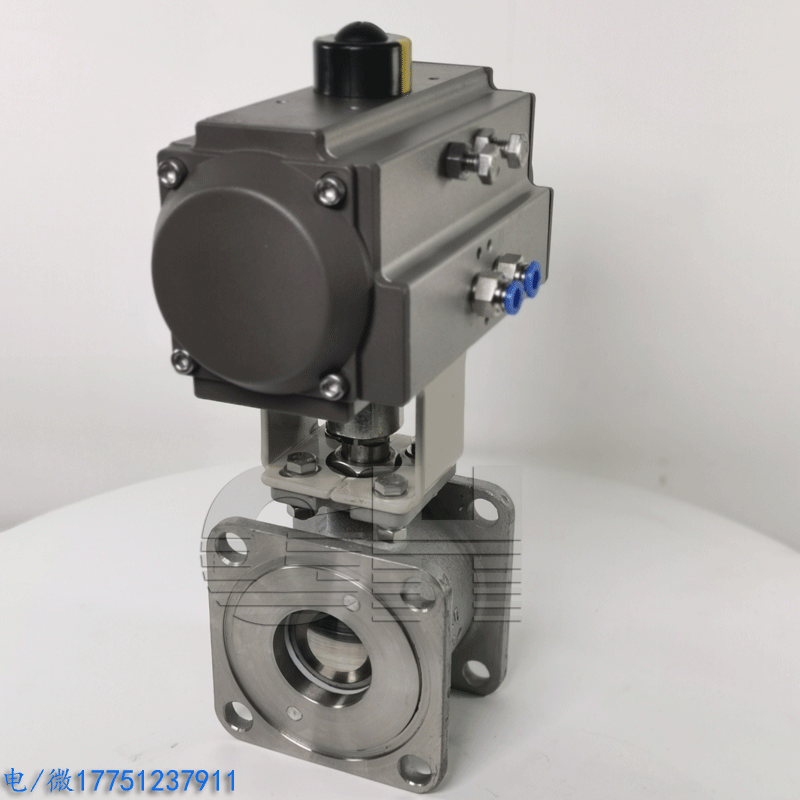

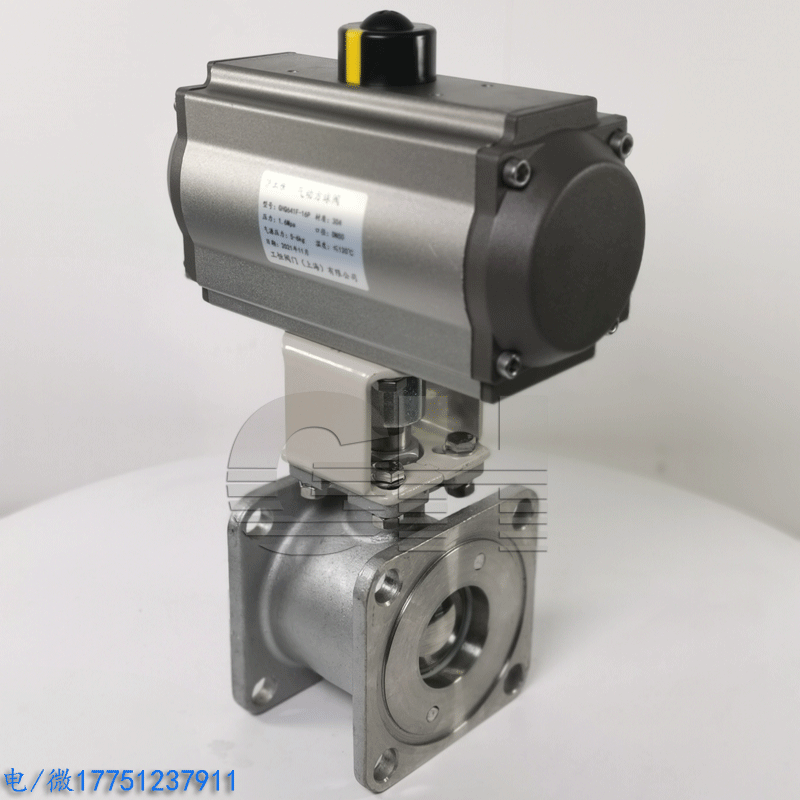

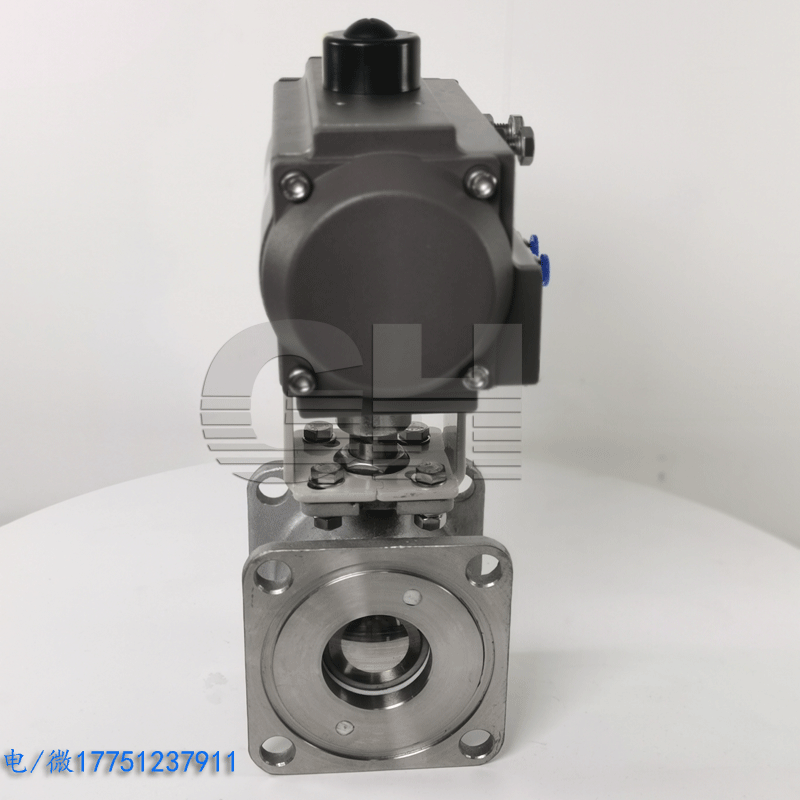

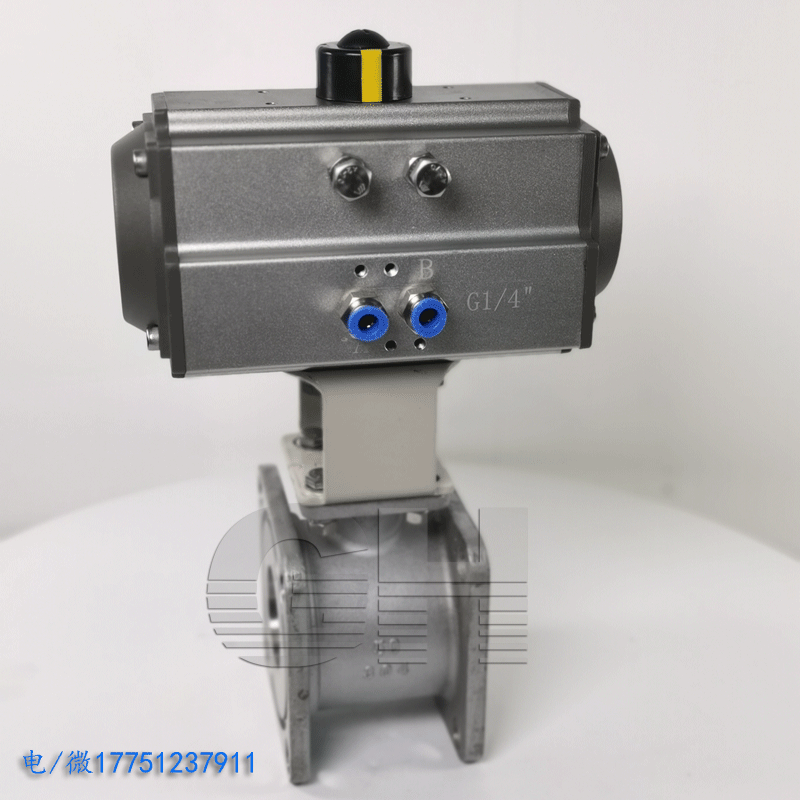

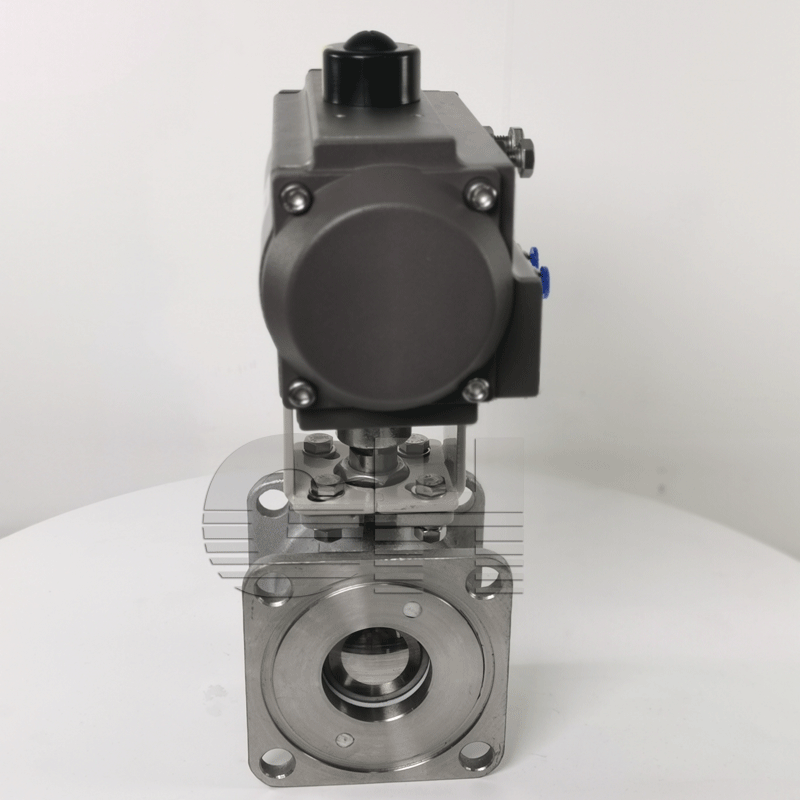

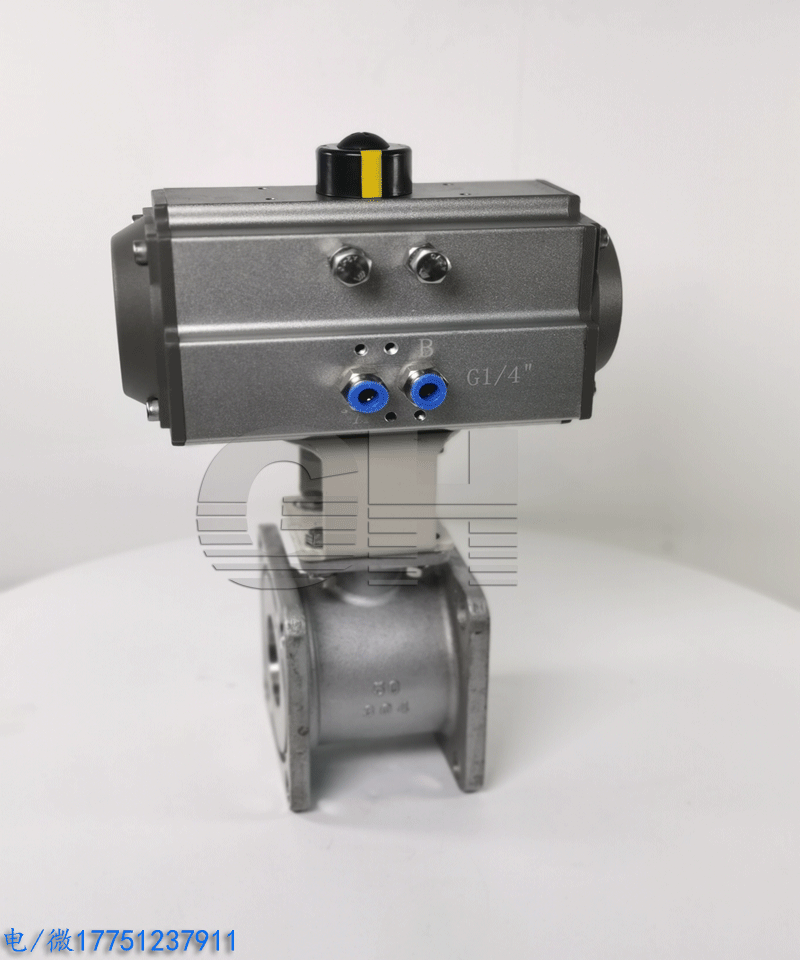

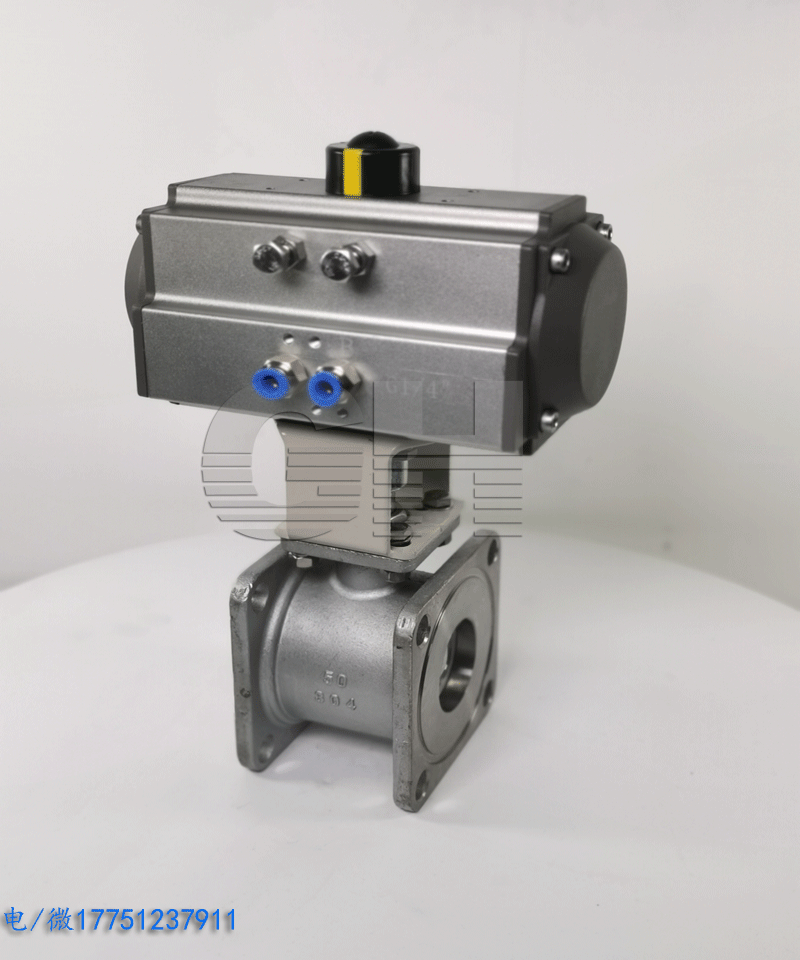

FQ641F-16P不銹鋼氣動消防車球閥

*** : 滬工恒型號 : FQ641F-16P 材質 : 不銹鋼連接形式 : 法蘭結構形式 : 浮動球球閥公稱通徑 : 15-200 適用介質 : 水壓力環境 : 常壓工作溫度 : 常溫標準 : 國標流動方向 : 單向驅動方式 : 電動零部件及配件 : 執行器用途 : 調節類型(通道位置...

產品型號：FQ641F-16P

產品口徑（DN）：DN50-DN100(mm)

產品壓力（PN）：0.6Mpa-2.5Mpa(Mpa)

更新日期：2022-03-10

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	FQ641F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	15-200
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	直通式

產品詳情
Product details

產品概述

氣動方球閥/消防球閥主要用于輸送水、泡沫混合液及其他液體滅火劑，介質溫度為-40℃～+70℃范圍內。主要安裝在消防滅火的各種管路上（如：消防車、消防管路供水系統等）。
產品執行標準：ga 79-94

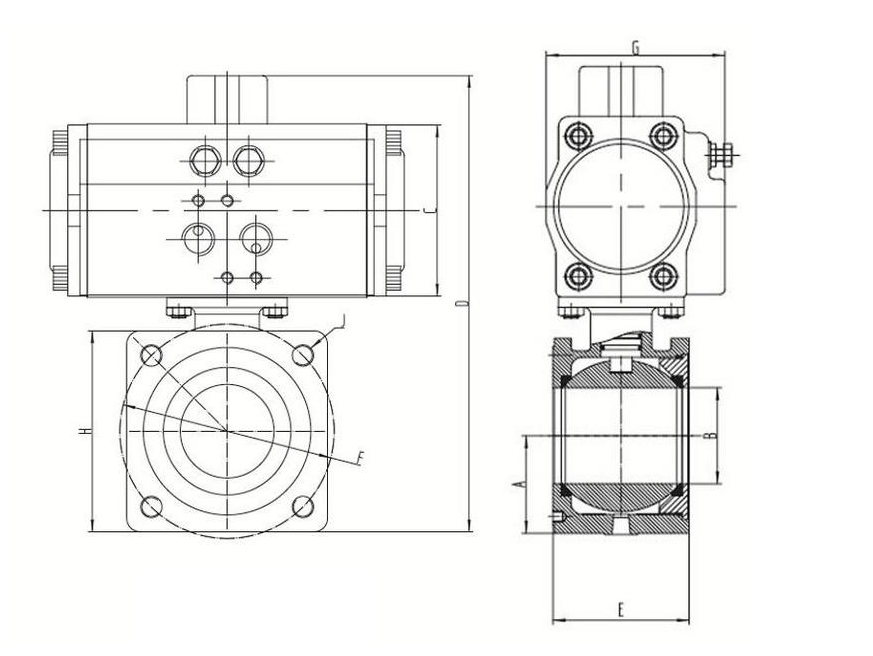

氣動方球閥主要用鑄鐵、不銹鋼、聚四氟乙烯等加工而成。主要結構及連接尺寸如下圖及表

口徑	A	B	C	D	E	F	G	H	J	K	H1	L
DN40	41.5	40	103	240	90	85	96	83	4-M8	193	208	162
DN50	52	47	103	243	79	108	96	100	4-M10	193	208	162
DN65	65	60	116	300	85	138	109	128	4-M12	220	236	162
DN80	70	70	128	310	105	160	113	140	4-M12	220	275	208
DN100	112.5	88	128	254	123	180	113	220	8-M12	233	373	258

產品結構圖

安裝注事事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本氣動方球閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、氣動方球閥出廠時已將控制機構的啟閉行程調好。通電時應檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
