氣動閥門

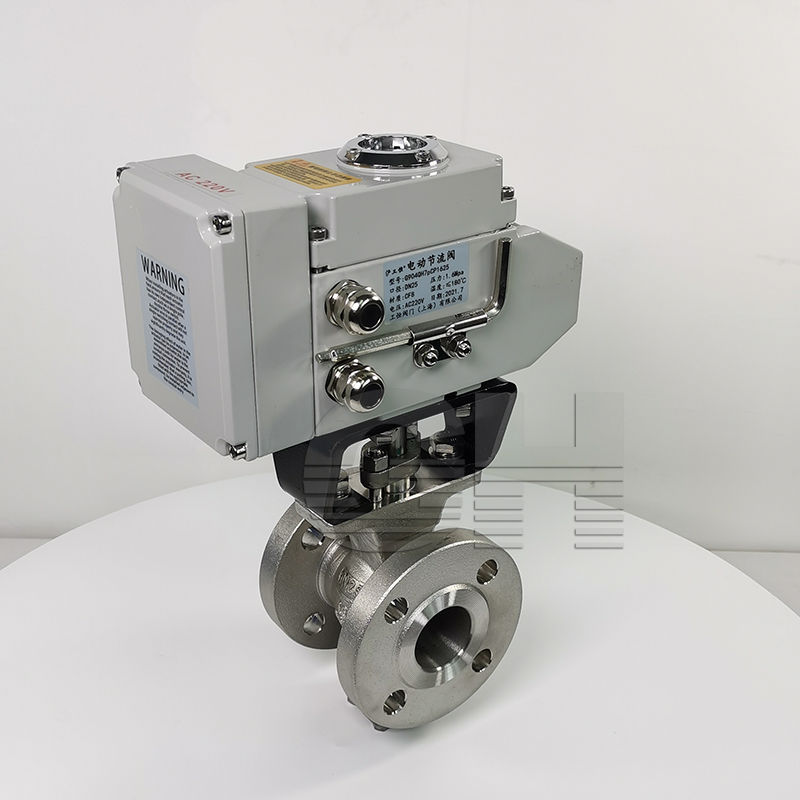

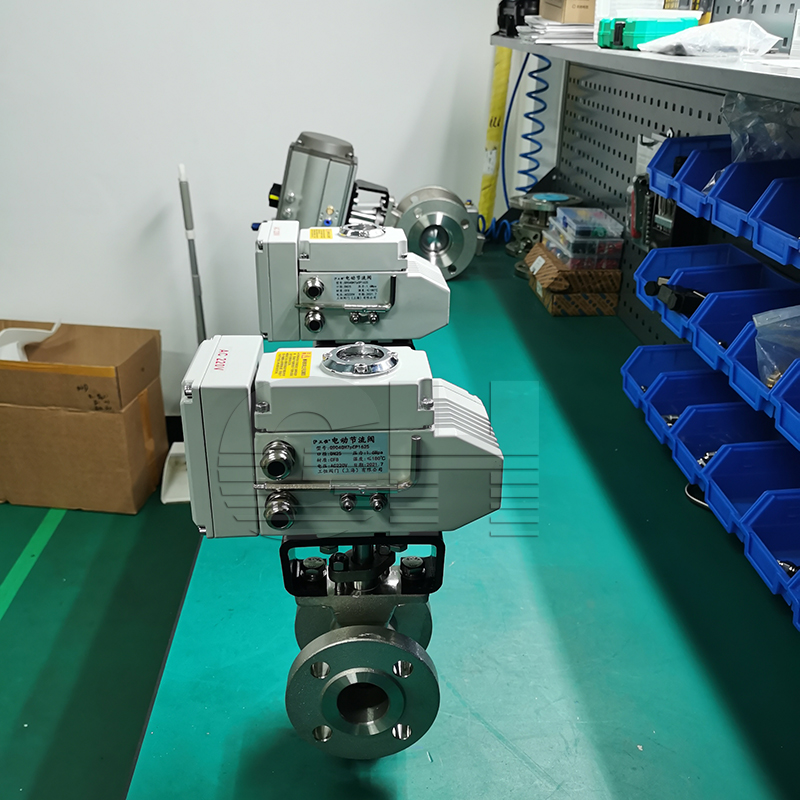

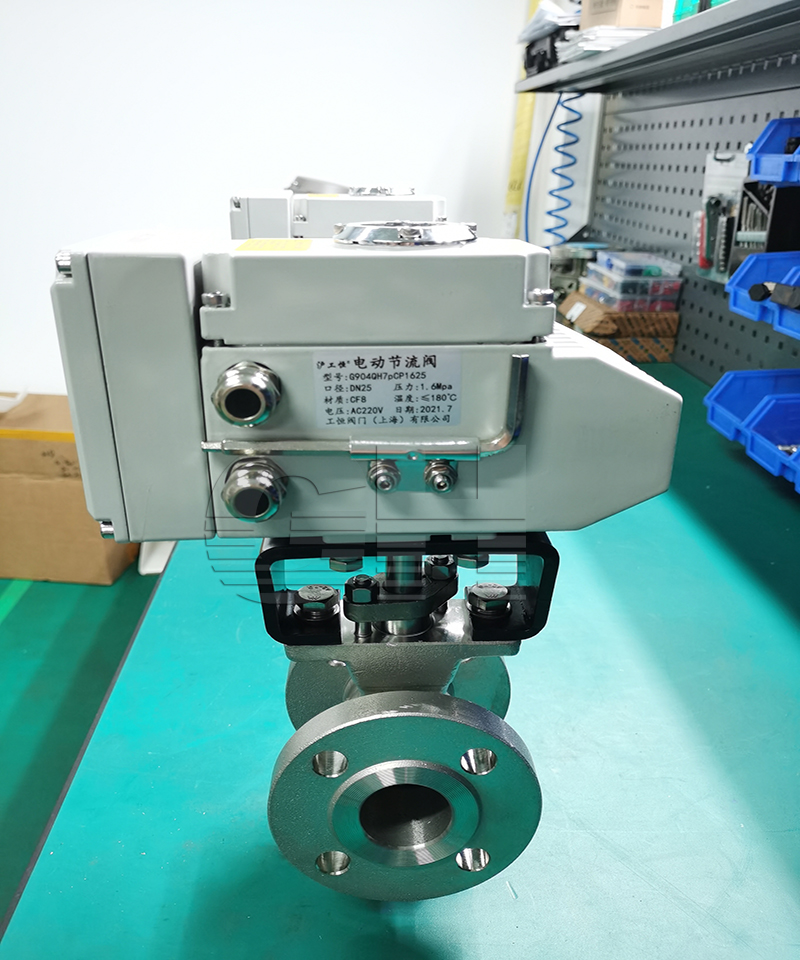

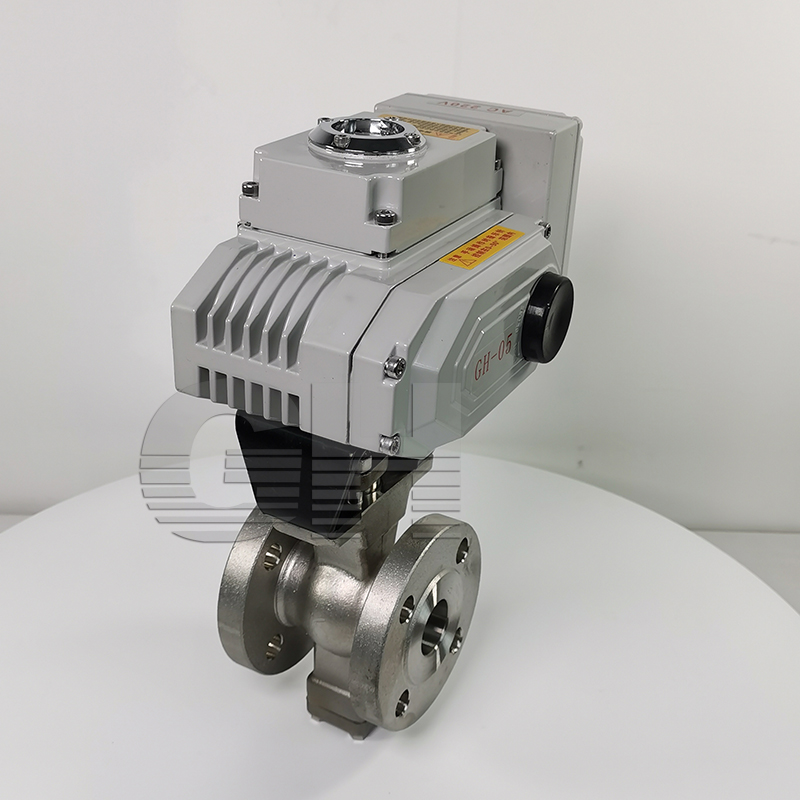

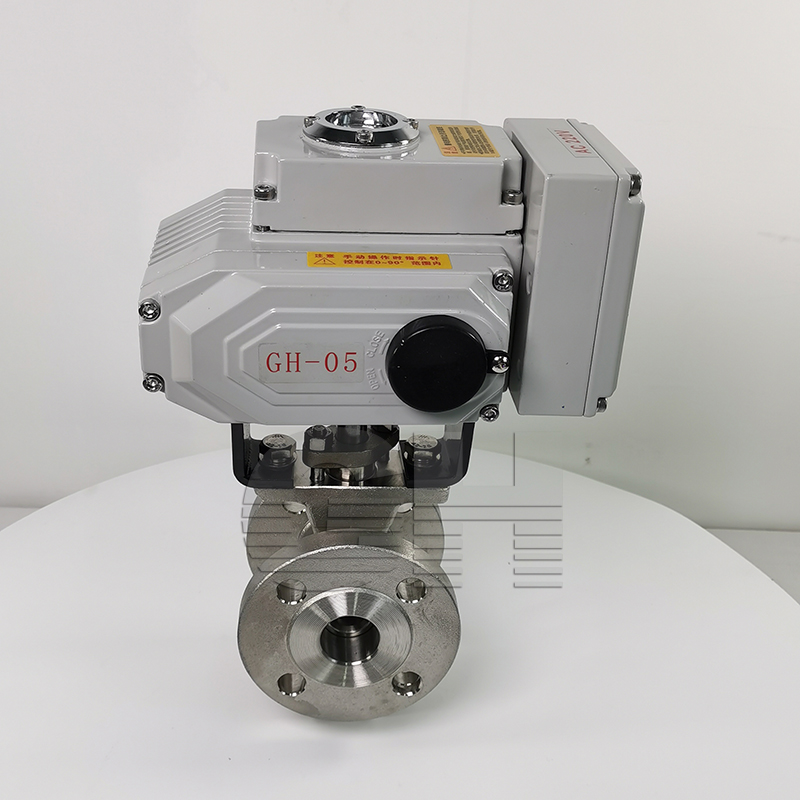

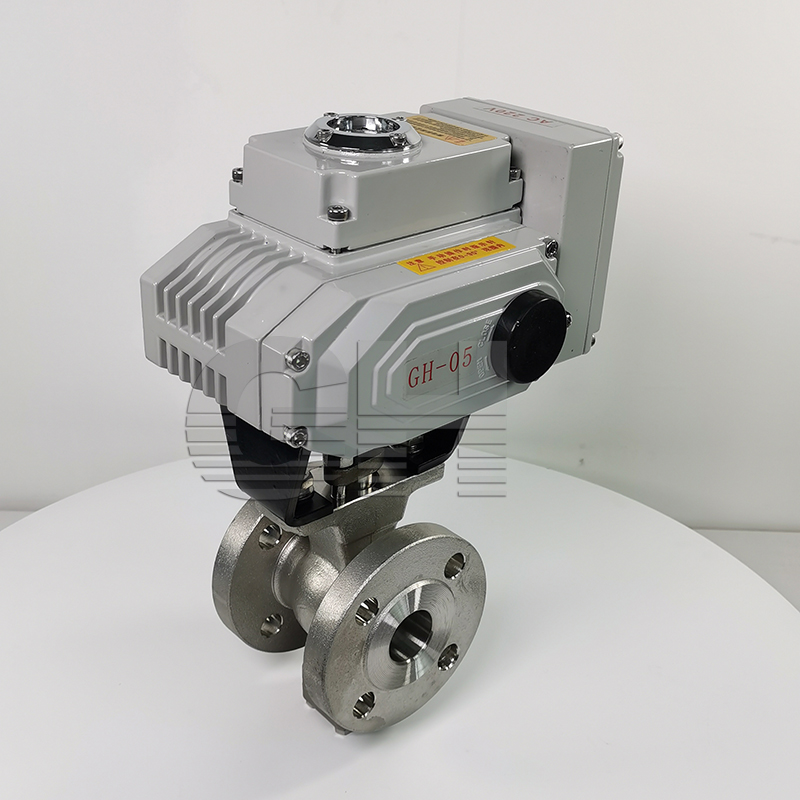

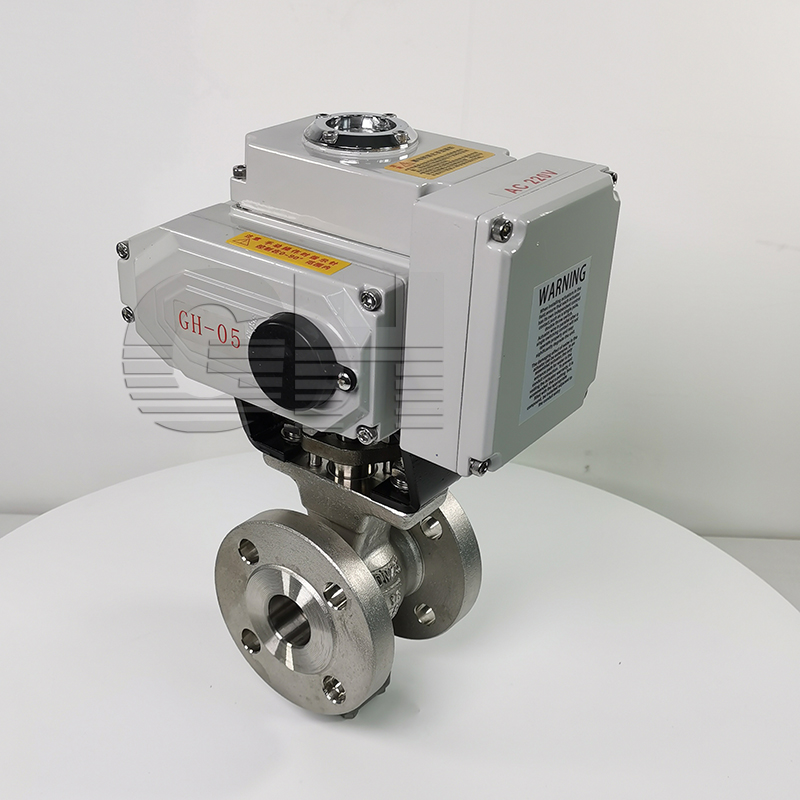

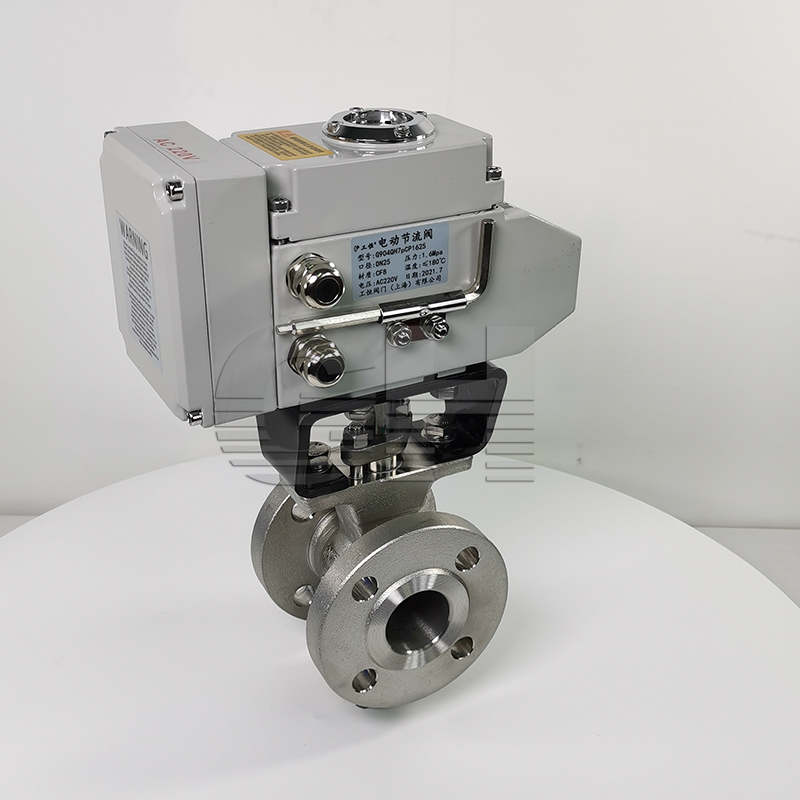

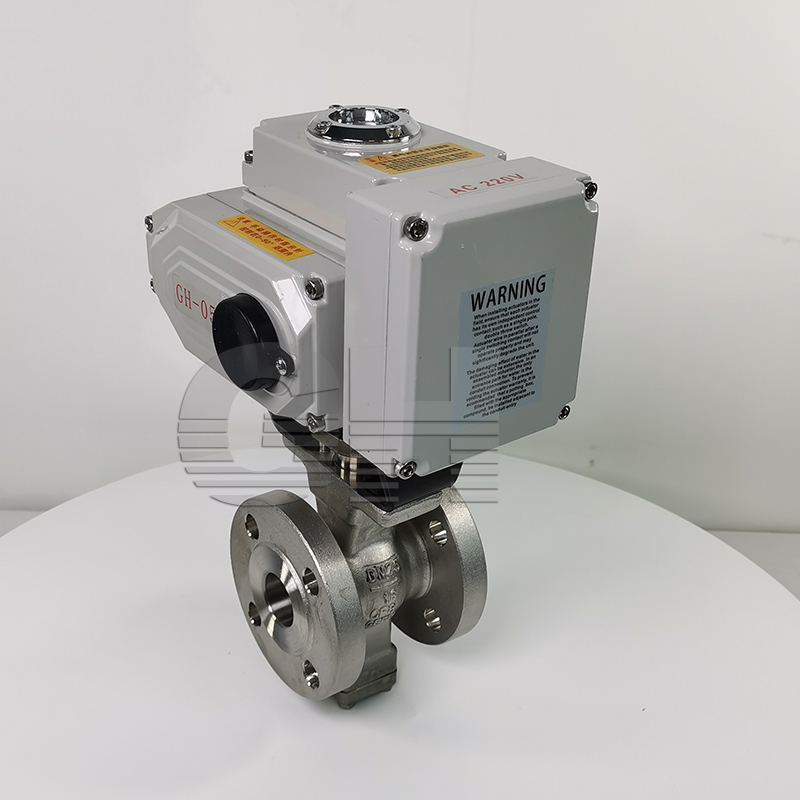

不銹鋼電動V型球閥-電動V型調節球閥 VQ947Y-16P 電動法蘭球閥

更新日期：2021-08-10

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	型號 :	VQ947Y-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN25-300
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

電動V型調節球閥是新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，解決了閥腔易沉積介質的問題。

產品概述

電動不銹鋼V型調節球閥VQ947Y-16P適用于Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節管路中介質的壓力及流量。選用不同的材質，可分別適用于水、蒸汽、油品、氧化性介質、尿素等多種介質。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。

產品特點

1、結構緊湊，體積小，可豎臥安裝等***點。
2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供的控制。
3、大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、大可靠性：閥體為一個整體，堅固耐用，不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的***越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有***越密封性能及超長的使用。在流向上，泄漏量≤10-6×額定流量系數。
7、的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。

結構原理

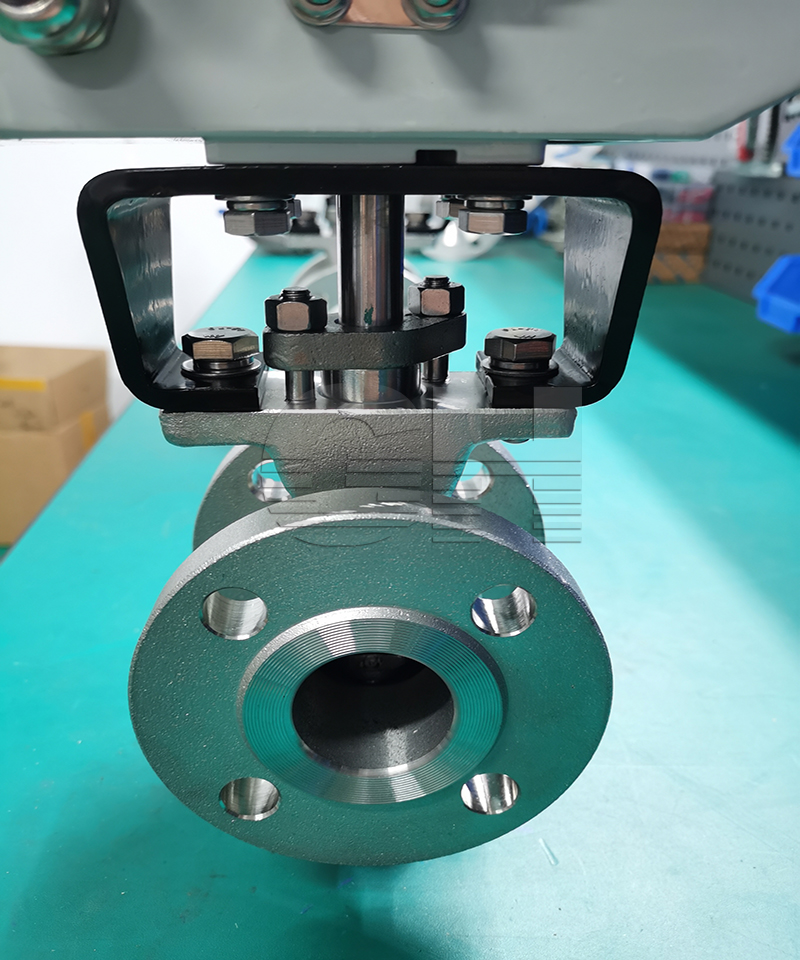

電動不銹鋼V型調節球閥是由球閥和執行機構兩部分組成。在控制信號作用下球式閥芯由與之所連接的電動執行機構的出軸所驅動作0~90°旋轉，從而改變流通面積，達到調節流量的目的，球閥與執行機構之間采用支架固定。正、反作用方式變換較為方便，只須將閥芯初始位置旋轉90°，既能實現作用方式的轉換。

產品特點

電動V型球閥由V型閥體與ZSQ型氣動執行機構及其他附件組成.是一種直角回轉結構的控制閥.
V型球閥長期不需要修理,使用長,為您提供了真正的率進行控制工藝狀況的一種閥門. 具有出色的調節特性, V形球閥具有近似等百分比流量特性及高達300:1的可調比.因此V型球閥可以在廣副的變化范圍內提供的控制.
電動V形調節球閥與閥門定位器配套使用,可實現比例調節,與二位五通電磁閥及控制箱配套使用,可實現開關控制.V型球閥閥蕊設計成帶有特殊形狀的V型缺口,具有的截流物性和控制功能,適用于各種控制場合,具有額定流量系數大,可調比例大,密封性能***越,結構緊湊,體積小,可豎臥安裝等***點.適用氣體,液體,固體顆粒狀介質的控制.由于閥蕊和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固體顆粒的控制.因此本產品被廣泛用于石油、化工、電力、造紙、冶金等行業。
大流動容積，由于它的流線行外行及滿直角回轉控制原因,使容積的大值特別高,流通能力特別大,流通阻力小,因此可以使用較小的更加經濟使用的閥門尺寸. V型球閥采用雙軸承結構,機械穩定性高,啟動扭距小,保證了閥門具有良好的靈敏度和感應速度.
大可靠性，閥體為一個整體結構,堅固耐用,不受管道壓力一影響,并可避免閥體滲漏.
金屬閥座的***越密封性, V型閥采用可動金屬閥座,具有自助補償功能,并具有***越密封性能及超長的使用.
的剪切能力,V型球閥采用金屬硬密封結構,V型閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質,并具有自潔功能,避免閥門卡死的現象。

主要零件材質

材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	硬質合金
	填料	聚四氟乙烯、柔石墨
適用工況	適用介質	水、蒸汽、油品
	適用溫度	-28℃～500℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GBT/12237	GB12221	GB9113	GB9131	GB13927

產品性能規范

公稱壓力	試驗壓力(MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB9113 HG20592-97 ANSI B16.5
	檢驗試驗	JB/T9092-99 API 598

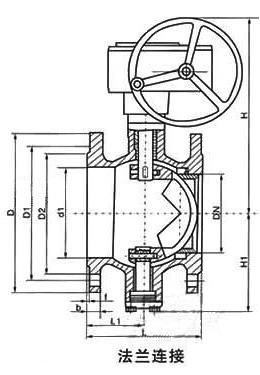

產品外形結構尺寸

公稱壓力或壓力級	公稱通徑(DN)		尺寸(mm)
公稱壓力或壓力級	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS 150	25	1	50	-	25	-	65	38	57	200
	40	1 1/2	60	-	25	-	84	49	63	205
	50	2	75	124	32	62	102	60	92	225
	65	2 1/2	85	145	38	72.5	121	75	100	235
	80	3	100	165	45	82.5	134	89	108	260
	100	4	115	194	50	97	172	113	117	270
	125	5	135	210	55	105	196	140	140	320
	150	6	160	229	65	114.5	221	164	177	340
	200	8	200	243	80	121.5	278	205	200	390
	250	10	240	297	92	148.5	333	259	252	420
	300	12	-	338	-	169	-	300	270	510
