截止閥

WJ41H德標波紋管截止閥

產品概述 WJ41H、WJ41W型德標波紋管截止閥PN16~PN40適用于工作壓力1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，如熱油系統、蒸汽系統、冷熱水系統、毒性流體，水/乙二醇等工業流體作切斷或接通調節管路介質。 產品特...

產品型號：WJ41H-16C、WJ41W-16P

產品口徑（DN）：15~200(mm)

產品壓力（PN）：1.6~6.4Mpa(Mpa)

更新日期：2019-10-25

免費詢價

24小時免費咨詢電話021-80392609

  • 產品詳情

產品概述

WJ41H、WJ41W型德標波紋管截止閥PN16~PN40適用于工作壓力1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，如熱油系統、蒸汽系統、冷熱水系統、毒性流體，水/乙二醇等工業流體作切斷或接通調節管路介質。



產品特點

1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接蓋自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國家密封標準。
4、閥蓋上自帶有加脂注油孔，可直接對閥桿、螺母和軸套進行潤滑。

WJ41H德標波紋管截止閥內部結構圖

技術規范

1.設計標準按:DINEN13709:2003規定
2.結構長度標準按:DINEN558-1:1995規定
3.法蘭標準按:DINEN1092-1:2002規定
4.檢查和試驗按:DINEN12266:2003規定



主要性能參數

WJ41H、WJ41W型德標波紋管截止閥主要性能參數
型號 WJ41H-16C WJ41H-25C WJ41W-16P WJ41W-25P
工作壓力（MPa） 1.6 2.5 1.6 2.5
適用溫度（℃） ≤425 ≤150（保溫夾套）
適用介質 無腐蝕性介質 腐蝕性介質
材料 閥體、閥蓋、閘板 碳素鋼 鉻鎳鈦不銹鋼
閥桿 鉻不銹鋼 鉻鎳鈦不銹鋼
密封面 鉻不銹鋼或碳鋼堆焊硬質合金 鉻鎳鈦不銹鋼
填料 柔性石墨或夾不銹鋼絲柔性石墨 柔性石墨或夾不銹鋼絲柔性石墨
波紋管 奧氏體不銹鋼 奧氏體不銹鋼

主要外形和連接尺寸

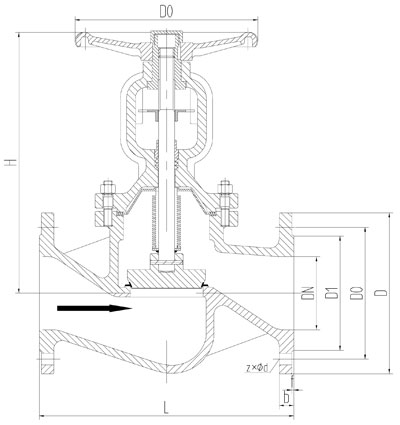

WJ41H-16C、WJ41W-16P型德標波紋管截止閥主要外形和連接尺寸圖

WJ41H-16C、WJ41W-16P型德標波紋管截止閥主要外形和連接尺寸
公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b f Z-d H D0
15 130 95 65 47 14 2 4-13.5 202 120
20 150 105 75 58 14 2 4-13.5 231 140
25 160 115 85 68 14 2 4-13.5 231 140
32 180 140 100 78 16 2 4-17.5 286 160
40 200 150 110 88 16 3 4-17.5 317 200
50 230 165 125 102 16 3 4-17.5 317 200
65 290 185 145 122 18 3 8-17.5 331 240
80 310 200 160 123 20 3 8-17.5 402 240
100 350 220 180 158 20 3 8-17.5 416 320
125 400 250 210 184 22 33 8-17.5 467 360
150 480 285 240 212 24 3 8-22 525 360
200 600 340 295 268 26 3 12-22 611 500
 WJ41H德標波紋管截止閥更多樣式

批量波紋管截止閥圖

聲明：本文中所有文字、數據、圖片均只適用于參考，WJ41H德標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
