產品介紹

WJ45H德標Y型波紋管截止閥是我公司引進德國技術，采用的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的性，減少了維修費用及頻繁的維修保養，還提供清潔工作環境。德標Y型波紋管截止閥 廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。

產品結構特點

1、德標Y型波紋管截止閥結構合理、密封可靠、性能***良、造型美觀；

2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好，使用壽命長；

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；

4、雙重密封，性能更可靠；

5、閥桿升降位置指標，更直觀；

6、零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。



主要性能參數

WJ45H德標Y型波紋管截止閥主要性能參數

公稱壓力(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	適用介質
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零部件材質

WJ45H德標Y型波紋管截止閥主要零部件材質

閥體閥蓋	閥桿	閥瓣	螺栓	螺母	填料	墊片	波紋管
GG25	13Cr	GG25	B7	2H	石墨	石墨+304	304
WCB	13Cr	WCB	B7	2H	石墨	石墨+304	304
CF8	F304	CF8	B8	8	石墨	石墨+304	304
CF8M	F316	CF8M	B8	8	石墨	石墨+304	316

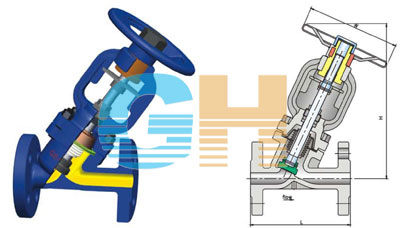

主要外形連接尺寸

WJ45H德標Y型波紋管截止閥主要外形連接尺寸(mm)

口徑(mm)		15	20	25	32	40	50	65	80	100	125	150	200
L	PN16	130	150	160	180	200	230	290	310	350	400	480	600
	PN25	130	150	160	180	200	230	290	310	350	400	480	600
	PN40	130	150	160	180	200	230	290	310	350	400	480	600
H	PN16	185	185	195	225	230	235	250	270	345	380	400	585
	PN25	185	185	195	225	230	235	250	270	345	380	400	585
	PN40	185	185	195	225	230	235	250	270	345	380	400	585
W	PN16	120	120	140	140	160	180	180	200	250	300	300	400
	PN25	120	120	140	140	160	180	180	200	250	300	300	400
	PN40	120	120	140	140	160	180	180	200	250	300	300	400
