產品概述
Z560Y-P54l00v Z560Y-P54l40v高溫高壓鉻鉬釩鋼傘齒輪閘閥也稱電站專用傘齒輪閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。

結構特點
1、采用壓力自緊式密封結構，雙閘板、兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體導向筋的引導作升降運動。
3、閥座、閥瓣密封面采用鈷基硬質合金等離?**綰付桑湍ァ⒖共遼誦閱芎謾?br /> 4、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性能。
5、壓力自緊式密封，壓力越高密封性越高。
6、閥門的開和關由裝在閥蓋上面的手動齒輪機構完成。
7、在使用閥門時，閥門處于全開或全關的位置，不能作調節閥使用。

執行標準
1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
3.壓力-溫度等級按E101、JB/T3595標準規定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。

主要零件材料

Z560Y-P54l00v Z560Y-P54l40v高溫高壓鉻鉬釩鋼傘齒輪閘閥主要零件材料

型 號	零件名稱
	閥體	閥座	閘板	閥桿	浮動閥蓋	閥蓋(支架）	密封圈	填料
Z560Y-P54100V Z560Y-P54140V	鉻鉬釩鋼	鉻鉬釩鋼	鉻鉬釩鋼	25Cr2MolV	鉻鉬釩鋼	碳鋼/鉻鉬釩鋼	成型石墨環	柔性石墨

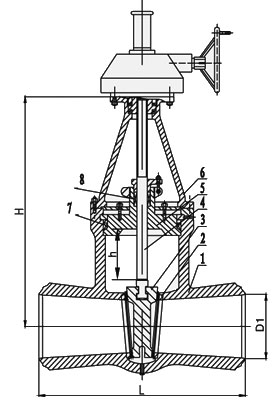

主要外形和連接尺寸

Z560Y-P54l00v Z560Y-P54l40v高溫高壓鉻鉬釩鋼傘齒輪閘閥主要外形和連接尺寸

公稱通徑 (mm)	尺寸 (mm)				參考重量  (kg)
	L	h	H	D1
150	700	135	800	145	375
175	750	176	850	175	570
225	850	176	950	230	650
