GID-50電動真空蝶閥
GID-50~400電動真空蝶閥 說明書資料介紹: GID-50~400電動真空蝶閥 : 別名真空蝶閥，閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。精小型電動執行器，普通戶外開關型系列，對夾法蘭連接，中心垂直板結構，不銹鋼材質...
- 產品詳情
GID-50~400電動真空蝶閥說明書資料介紹:

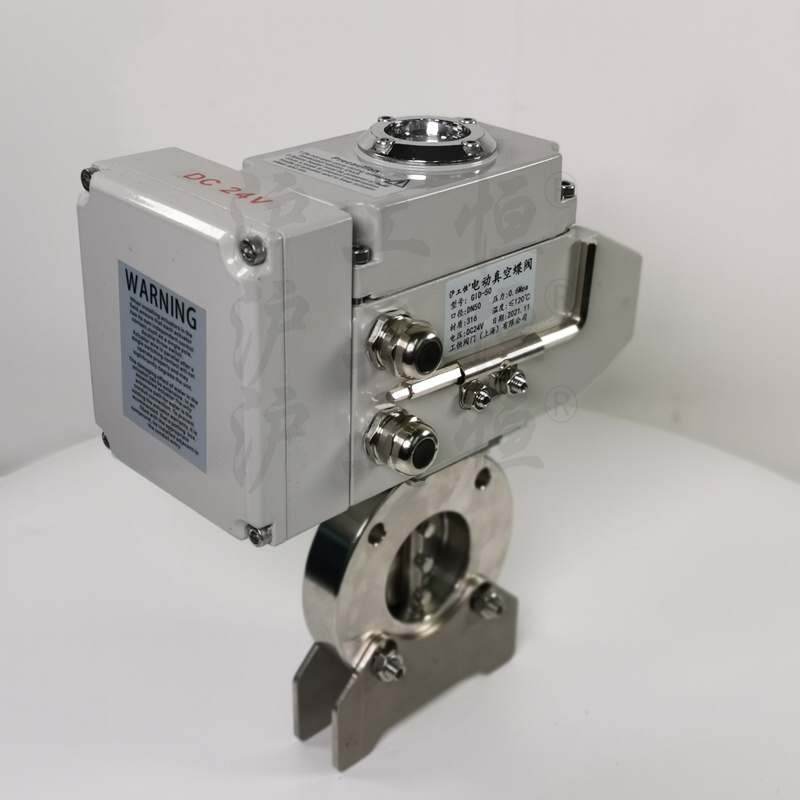

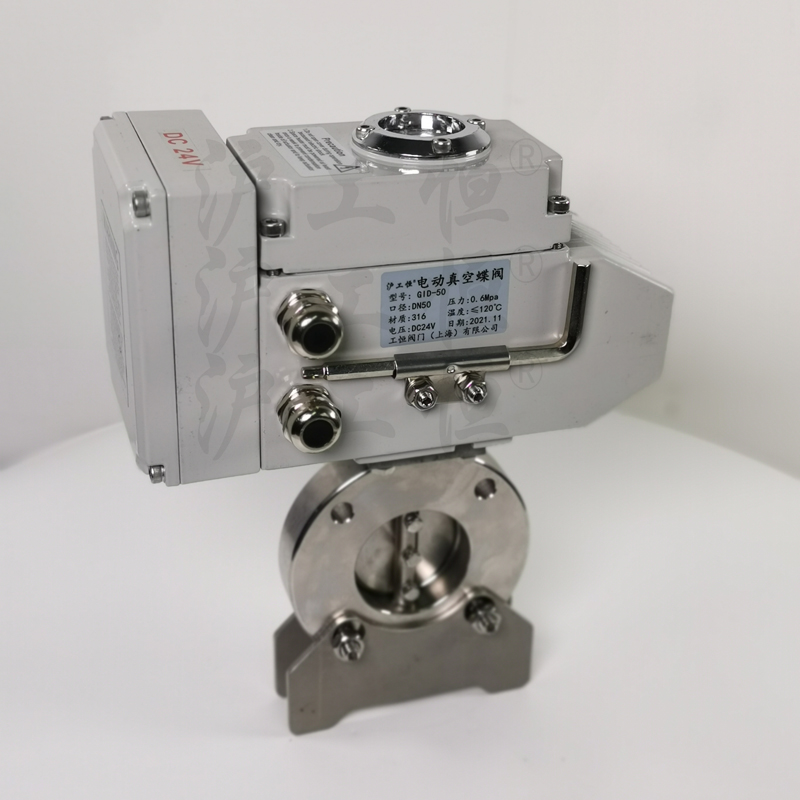

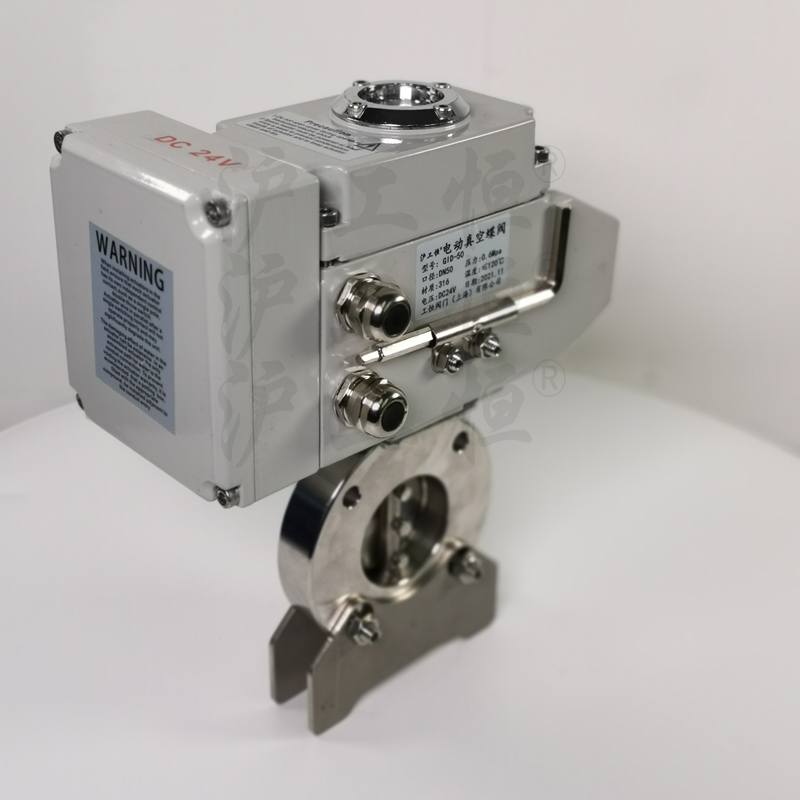

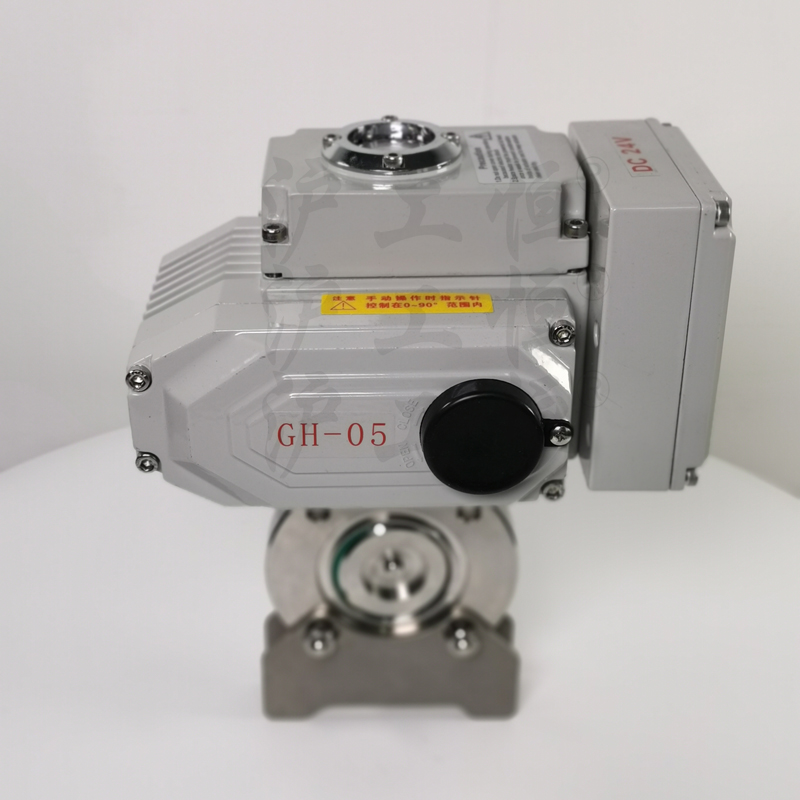

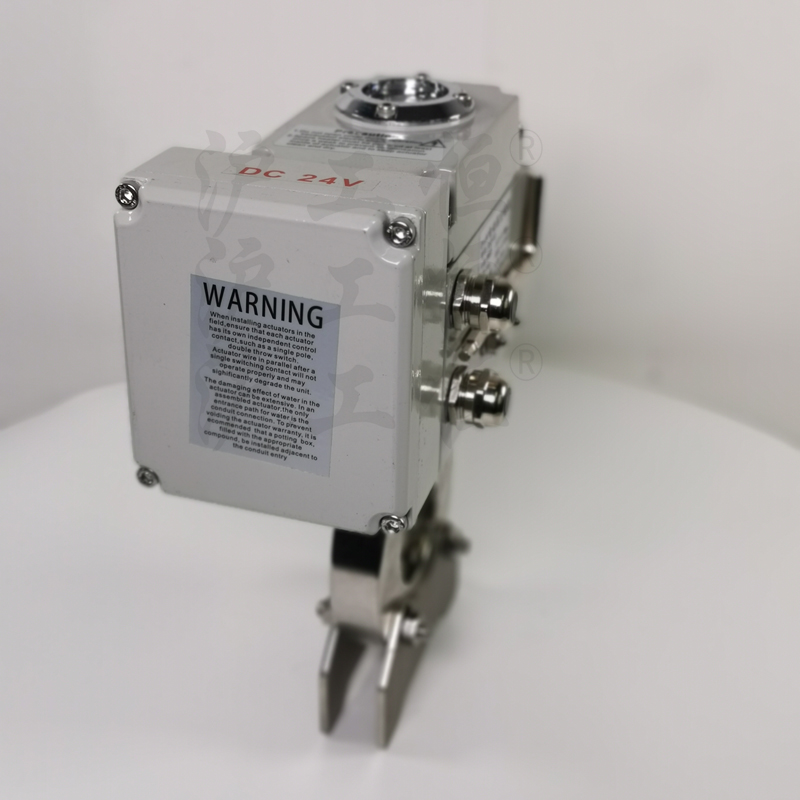

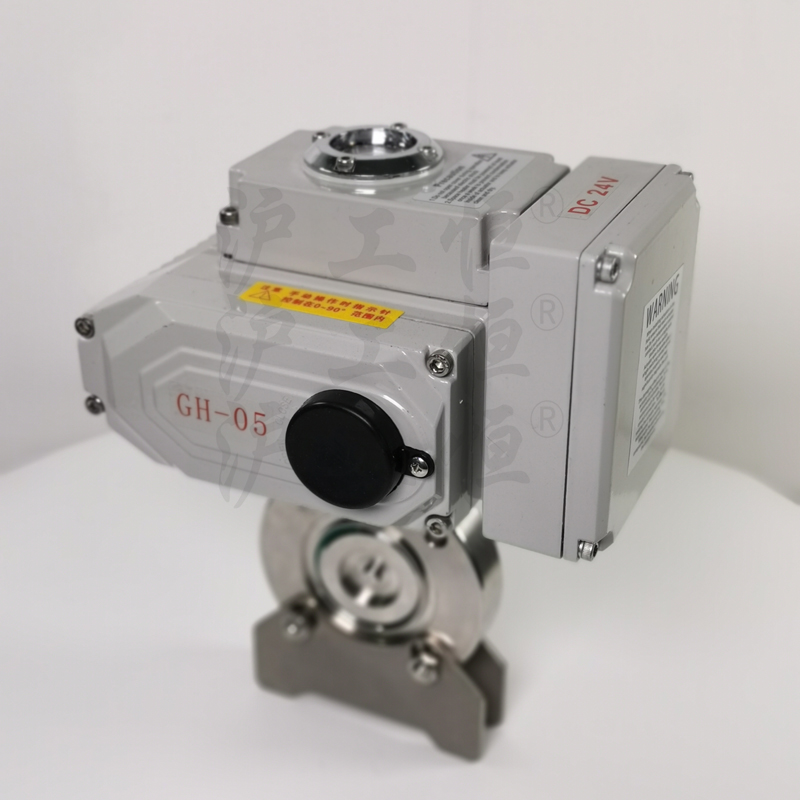

GID-50~400電動真空蝶閥:別名真空蝶閥，閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。精小型電動執行器，普通戶外開關型系列，對夾法蘭連接，中心垂直板結構，不銹鋼材質閥板，2Cr13不銹鋼閥軸，四氟閥座軟密封，閥體CF8，使用溫度-150℃+150℃，使用介質：空氣、非腐蝕性介質等，壓力0.1MPa或者負壓。
型號編制
| D | 9 | 4 | 3 | H | 10 | C |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
①、閥門類型：D=蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接④、結構形式：0=單偏心1=中心垂直板2=雙偏心結構3=三偏心結構⑤、密封材質：SH=雙向壓2cr13不銹鋼 F46=全襯聚四氟乙烯⑥、壓力等級（PN）：10-16⑦、閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵
用途:
廣泛用于食品、制藥、生物科技、油品提煉及其他真空系統中使用。
特點:
1、中線垂直板結構，密封性能好流體能力強。2、制造成本低于其他類型閥門，尤其是制造大口徑閥門。3、閥板把密封圈夾起來安裝的，維修拆卸方便。4、對夾法蘭式連接，兩端法蘭直接裝閥門就可以。
執行標準:
設計制造：GB/T12238結構長度：GB12221-2005供貨要求：GB/T12252-2005壓力試驗：GB/T13927-2008試壓檢驗：GB/T13927-1992
性能參數
| 壓力等級（MPa） | 負壓 | 負壓 | 負壓 | 負壓 |
| 閥門強度試驗壓力（MPa） | 負壓 | 負壓 | 負壓 | 負壓 |
| 閥門密封試驗壓力（MPa） | 負壓 | 負壓 | 負壓 | 負壓 |
| 適用溫度℃ | -29℃+150℃ | |||
| 主要材質 | CF8 | |||
| 連接形式 | 對夾法蘭式 | |||
| 啟閉形式 | 精小型電動執行器 | |||
| 適用介質 | 氣體、液體等真空管路介質 | |||
| 連接標準 | GB/T6070 | |||
外形連接尺寸
| 型號 | 通徑(DN) | ΦD | ΦB | H | A | L | W | n-ΦC |
| GID-50A | 50 | 110 | 90 | 218 | 26 | 160 | 113 | 4-Φ9 |
| GID-63A | 63 | 130 | 110 | 229 | 32 | |||
| GID-80A | 80 | 145 | 125 | 272 | 196 | 121 | 8-Φ9 | |
| GID-100A | 100 | 165 | 145 | 282 | ||||
| GID-12*** | 125 | 200 | 175 | 300 | 35 | 8-Φ11 | ||
| GID-150A | 150 | 225 | 200 | 369 | 255 | 158 | ||
| GID-200A | 200 | 285 | 260 | 399 | 45 | 12-Φ11 | ||
| GID-250A | 250 | 335 | 310 | 427 | 50 | |||
| GID-300A | 300 | 425 | 395 | 471 | 55 | 12-Φ14 | ||
| GID-400A | 400 | 510 | 480 | 546 | 60 | 310 | 207 | 16-Φ14 |
聲明：本文中所有文字、數據、圖片均只適用于參考，GID-50電動真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
