GHWXD971F-10Q-4G型無線電動開關對夾式蝶閥/無線電動蝶閥
產品概述 工恒閥門為了適應市場需求。通過軟硬件技術結合，歷經3年時間，開發出4G遠程控制技術電動閥門。 4G遠程控制運用云技術上傳和下發命令，實施4G無線遠程控制電動開啟閥門，速度快，穩定性好，可直接用手機控制電動閥門； 工恒閥門在4G無線遠程控制系...
產品型號：GHWXD971F-10Q-4G
產品口徑（DN）：DN40~DN1600(mm)
產品壓力（PN）：0.6~6.4Mpa(Mpa)
更新日期：2021-05-27
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
工恒閥門為了適應市場需求。通過軟硬件技術結合，歷經3年時間，開發出4G遠程控制技術電動閥門。4G遠程控制運用云技術上傳和下發命令，實施4G無線遠程控制電動開啟閥門，速度快，穩定性好，可直接用手機控制電動閥門；
工恒閥門在4G無線遠程控制系統中分為兩種產品類：
1、一對一控制；
2、一對多控制
一對一：
一個ID號配一個地址，一張物聯卡配一個設備。把4G控制芯片內置到電動執行器或控制模塊內，通過手機APP/電腦端控制閥門開度大小與關閉；

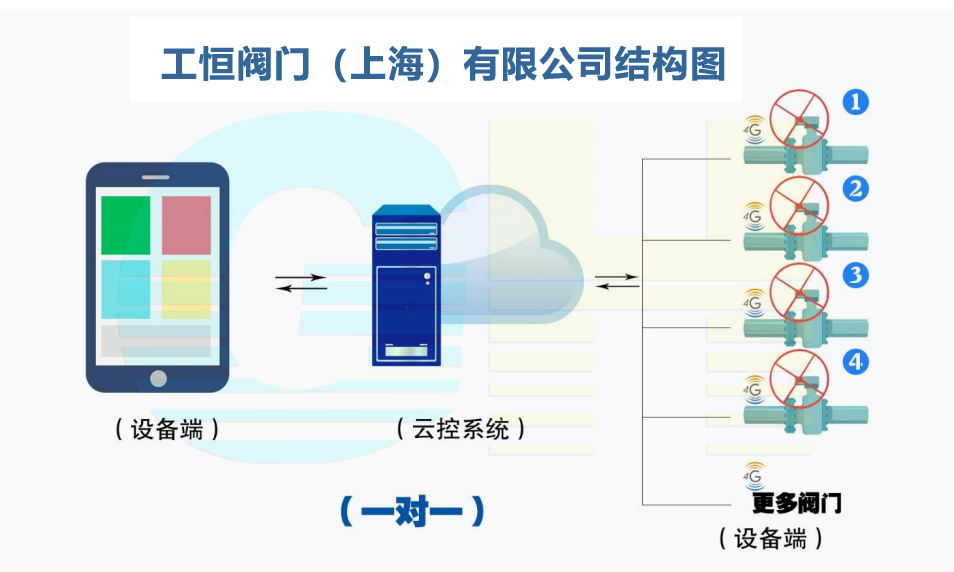

一對一結構圖：

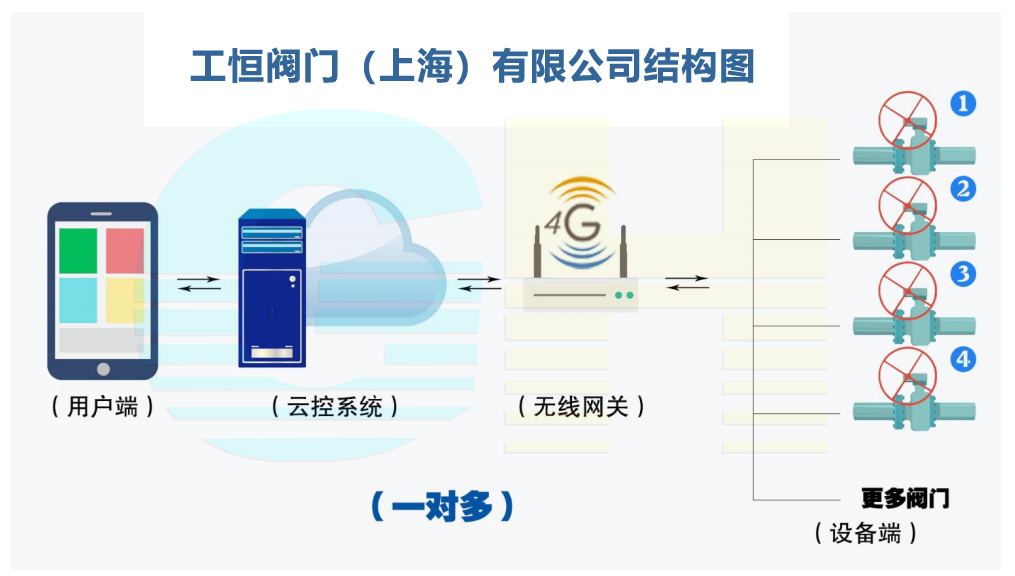

一對多：4G網關控制
一個ID號配多個地址，一張物聯卡配多個執行器設備，4G無線網關連接多個執行器閥門，通過手機APP/電動端控制電動閥門開度大小。建議一個網關連接小于25臺的電動閥門。信號更穩定，避免數據包丟失。網關與設備之間的可控距離為1公里內（如受遮擋物、各種環境因素等，都會影響網關和設備的可控距離）

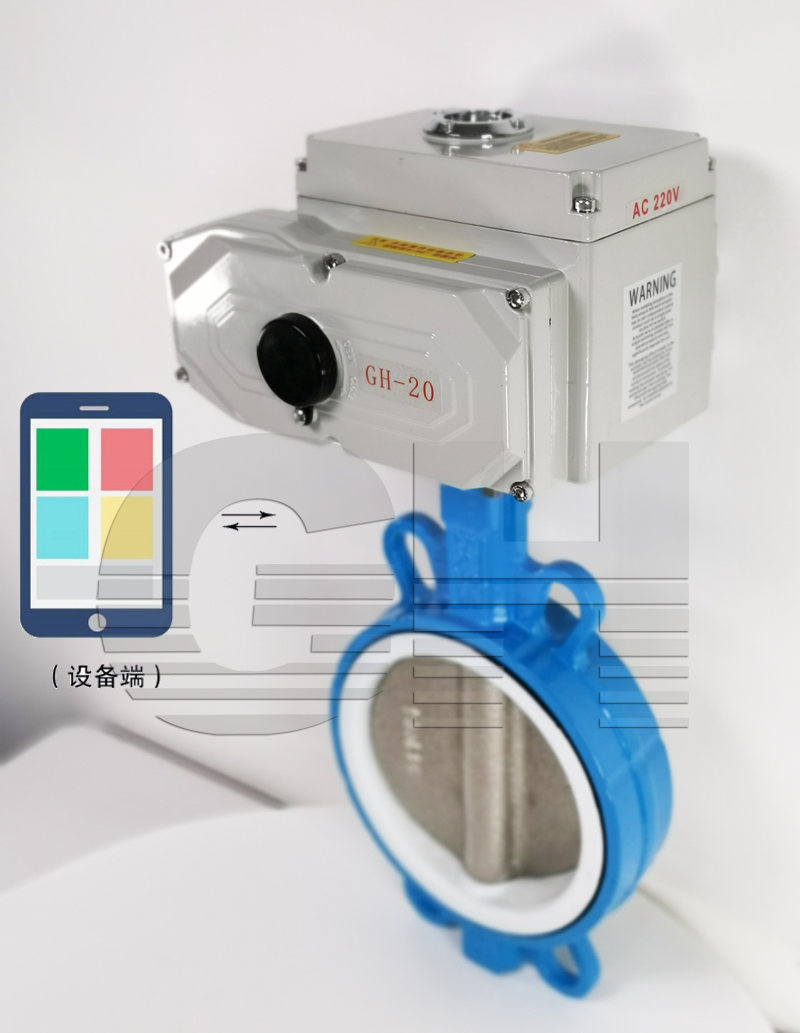

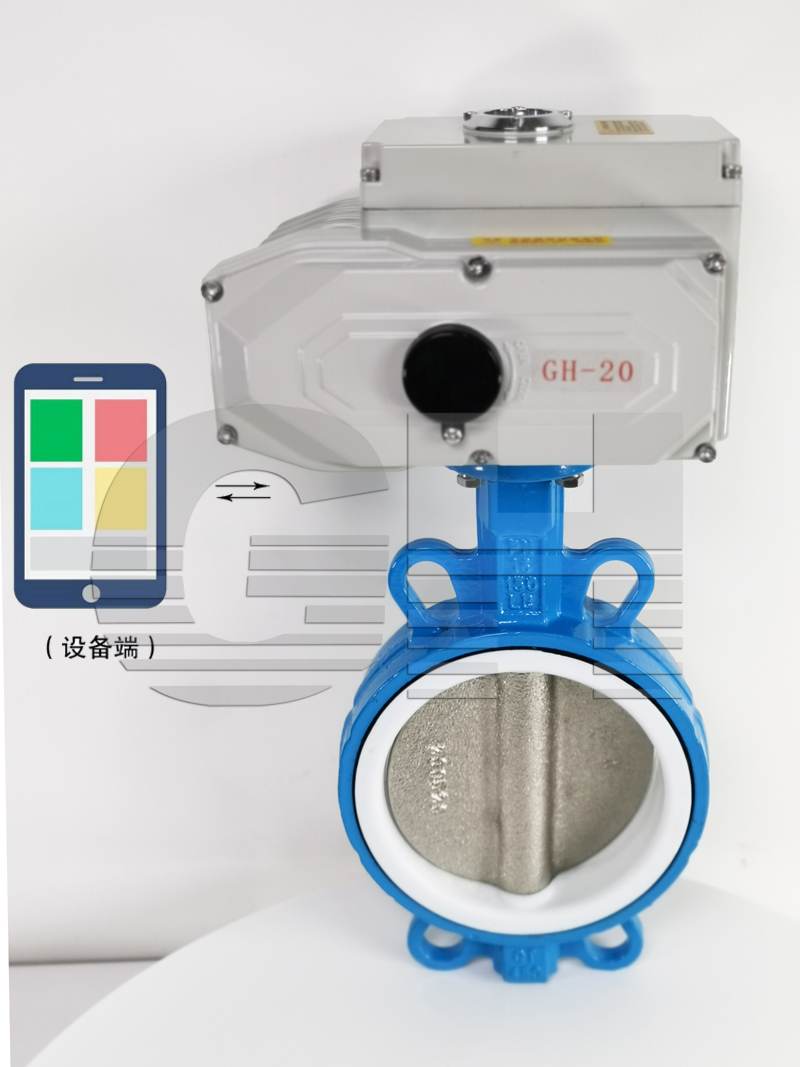

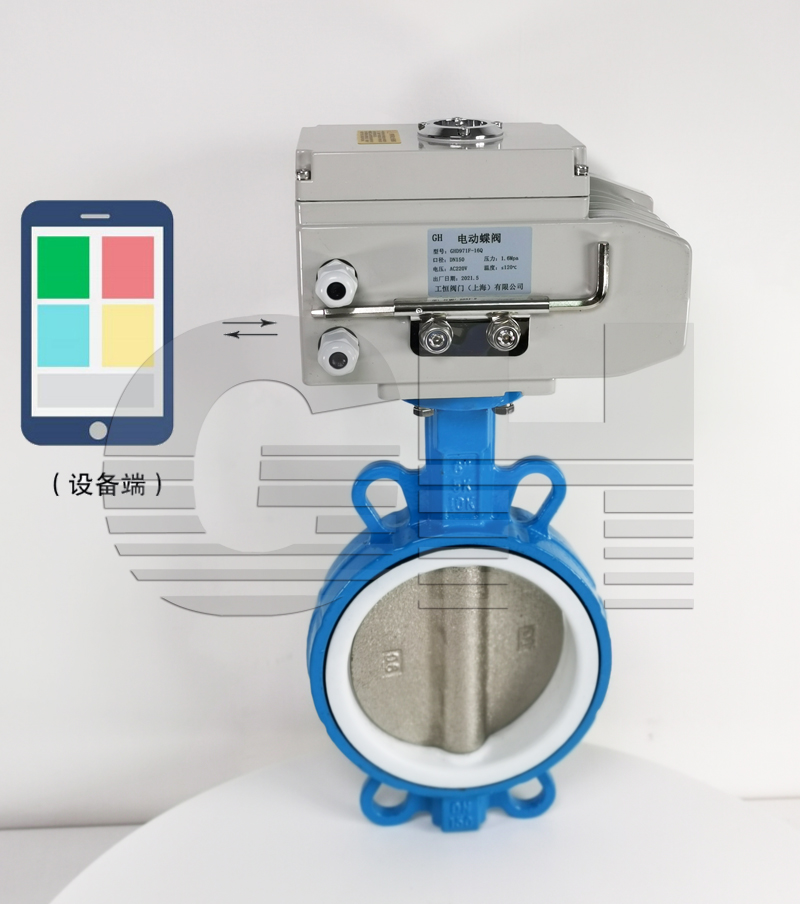

GHWXD971F-10Q-4G型無線電動開關對夾式蝶閥/無線電動蝶閥是由角行程電動執行機構和蝶閥組成，開關型電動蝶閥是直接接通電源(AC220V或其他電源等級的電源)通過開關正、反導向來完成開關動作。并配有4G無線控制網卡，可手機實適遠程開關和調節，無需PLC，電動開關蝶閥結構簡單，體種小，重量輕，啟閉方便迅速、省力、流體阻力小，流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%)，高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
主要零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
設計標準
| 設計標準 | GB/T2238-1989 |
|---|---|
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
主要外形連接尺寸
| 公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
|---|---|---|---|---|---|---|---|
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 |
| 80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 |
| 200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 | 256 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 |
產品外形結構尺寸圖：
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在***次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
