產品概述

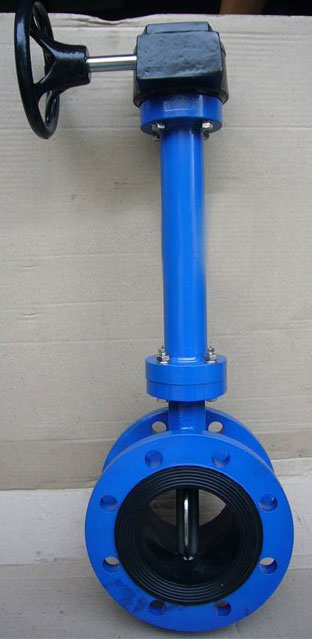

D371X、D341X加長桿軟密封蝶閥是是由于管道特殊要求而特殊制定的閥門，根據現場的需要來制定加長桿的長度。此閥 尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真 空、海水淡化系統等。。此閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、 半流體以及固體粉末管和容器上作為調節和截流設備使用。

產品特點
1、操作扭矩小，省力輕巧。
2、流量特性趨于直線，調節性能好。
3、達到完全密封，氣體試驗泄露為零。
4、結構簡單、緊湊、90°運轉啟閉迅速。
5、選擇不同零部件材質，可適用多種介質。
6、小型輕便，容易拆裝及維修，并可在任意位置上安裝。

產品零部件材料

主要性能參數：
公稱壓力	PN 1.0/1.6Mpa/150PSI
適用溫度	≤120℃
適用介質	水、空氣、食品、油品
主要零部件	閥體、閥瓣、閥桿、閥座、轉軸
主要材料	球墨鑄鐵、碳鋼

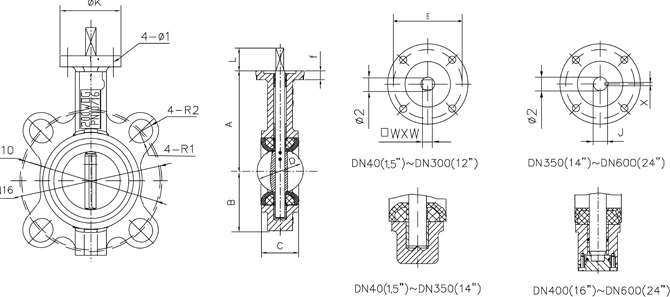

產品外形及對夾結構尺寸

DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	R1	R2	Φ2	f	J	X	W*W	重量 （kg）
											（PN10）	(PN16)
32	125	73	32.9	35.8	32	100	100	7	65	50	R9.5	R9.5	12.6	10			9*9	1.6
40	125	73	33	39	32	110	110	7	65	50	R9.5	R9.5	12.6	10			9*9	1.8
50	125	73	43	52	32	125	125	7	65	50	R9.5	R9.5	12.6	10			9*9	2.3
65	136	82	46	64	32	145	145	7	65	50	R9.5	R9.5	12.6	10			9*9	3
80	142	91	45.21	78	32	160	160	7	65	50	R9.5	R9.5	12.6	10			9*9	3.7
100	163	107	52.07	104	32	180	180	10	90	70	R9.5	R9.5	15.77	12			11*11	5.2
125	176	127	55.5	123	32	210	210	10	90	70	R9.5	R9.5	18.92	12			14*14	6.8
150	196	143	55.75	155	32	240	240	10	90	70	R11.5	R11.5	18.92	12			14*14	8.2
200	228	170	60.58	202	45	295	295	12	125	102	R11.5	R11.5	22.1	15			17*17	14
250	258	204	68	250	45	350	355	12	125	102	R11.5	R14	28.45	15			22*22	23
300	292	240	76.9	301	45	400	410	12	125	102	R11.5	R14	31.6	15			22*22	32
350	336	270	76.17	333.3	45	460	470	14	150	125	R11.5	R14	31.6	18	34.6	8		43
400	368	325	85.7	389.6	51	515	525	18	175	140	R14	R15.5	33.15	23	36.15	10		57
450	400	356	104.6	440.5	51	565	585	18	175	140	R14	R14	38	23	10.95	10		78
500	438	395	130.28	492	64	620	650	18	175	140	R14	R14	41.14	27	44.12	10		105
600	562	475	151.36	593	70	725	770	22	210	165	R15.5	R15.5	50.65	27	54.62	16		192

蝶閥所適用的場合

蝶閥適用于流量調節。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影晌，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還考慮在髙溫下彈性閥座材料所承受工作溫度的限制。

蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理適合于制作大口徑閥門。當要求蝶閥作控制流量使用時，重要的是正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。

通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快(1/4轉)。低壓截止（壓差小），推薦選用蝶閥。

在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。

在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的專用蝶閥。

中線蝶閥適用于要求達到完全密封、氣體試驗泄漏為零、壽命要求較高、工作溫度在-10~150℃的淡水、污水、海水、鹽水、蒸汽、天然氣、食品、藥品、油品和各種酸臧及其他管路上。

軟密封偏心蝶閥適用于通風除塵管路的雙向啟閉及調節，廣泛用于冶金、輕工、電力、石油化工系統的煤氣管道及水道等。
金屬對金屬線密封雙偏心蝶閥適用于城市供熱、供汽、供水及煤氣、油品、酸堿等管路，作為調節和截流裝置。
金屬對金屬面密封三偏心蝶閥除作為大型變壓吸附（PSA)氣體分離裝置程序控制閥使用外，還可廣泛用于石油、石化、化工、冶金、電力等領域，是閘閥、截止閥等的良好替代產品。

蝶閥的選用原則

(1)由于蝶閥相對于閘閥、球閥壓力損失比較大，故適用于壓力損失要求不嚴的管路系統中。
(2)由于蝶閥可以用作流量調節，故在需要進行流童調節的管路中宜于選用。
(3)由于蝶閥的結構和密封材料的限制，不宜用于髙溫、高壓的管路系統。一般工作溫度在300℃以下，公稱壓力在PN40以下。
(4)由于蝶閥結構長度比較短，且又可以做成大口徑，故在結構長度要求短的場合或是大口徑閥門（如DN1000以上），宜選用蝶閥。
(5)由于蝶閥僅旋轉就能開啟或關閉，因此在啟閉要求快的場合宜選用蝶閥。

安裝注事事項:

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
