程控電動調節球閥 GHQ9T11F電動調節球閥 不銹鋼法蘭球閥
更新日期：2021-11-01
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| *** | 滬工恒 | 型號 : | GHQ9T11F |
| 材質 : | 不銹鋼 | 連接方式 | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | 6-50 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Product details

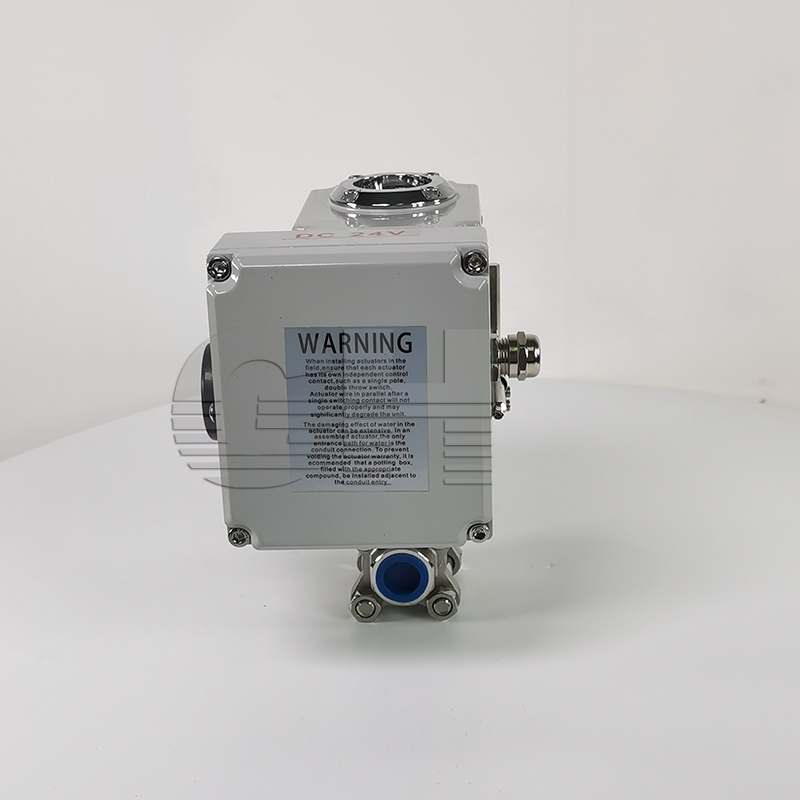

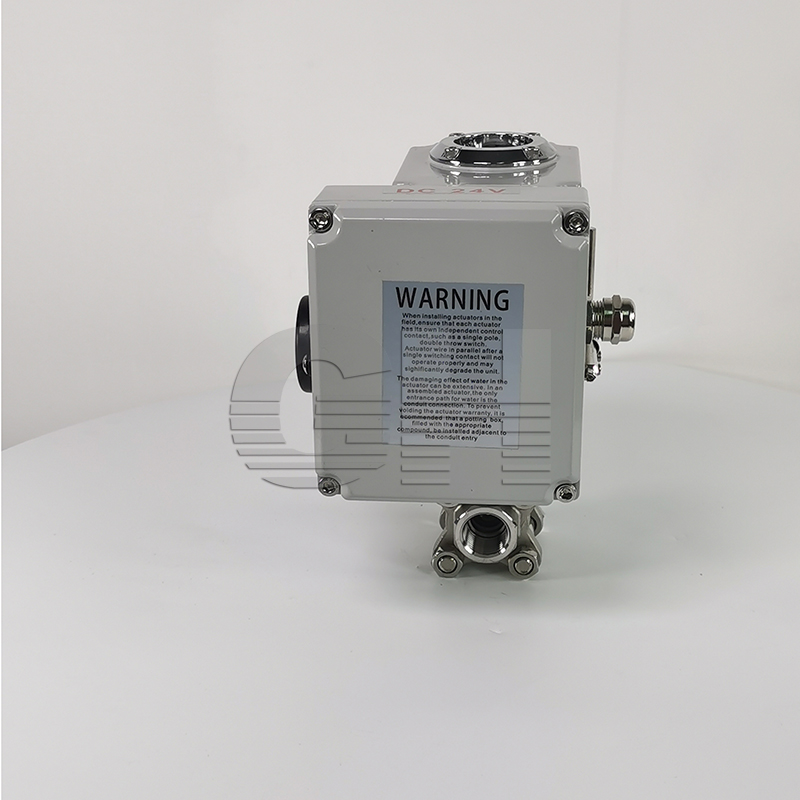

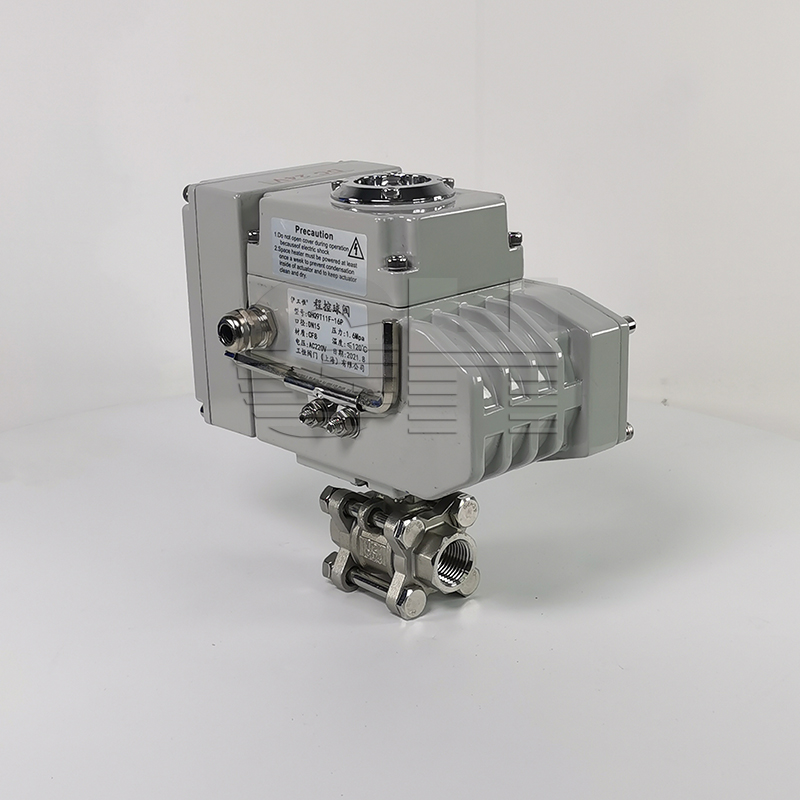

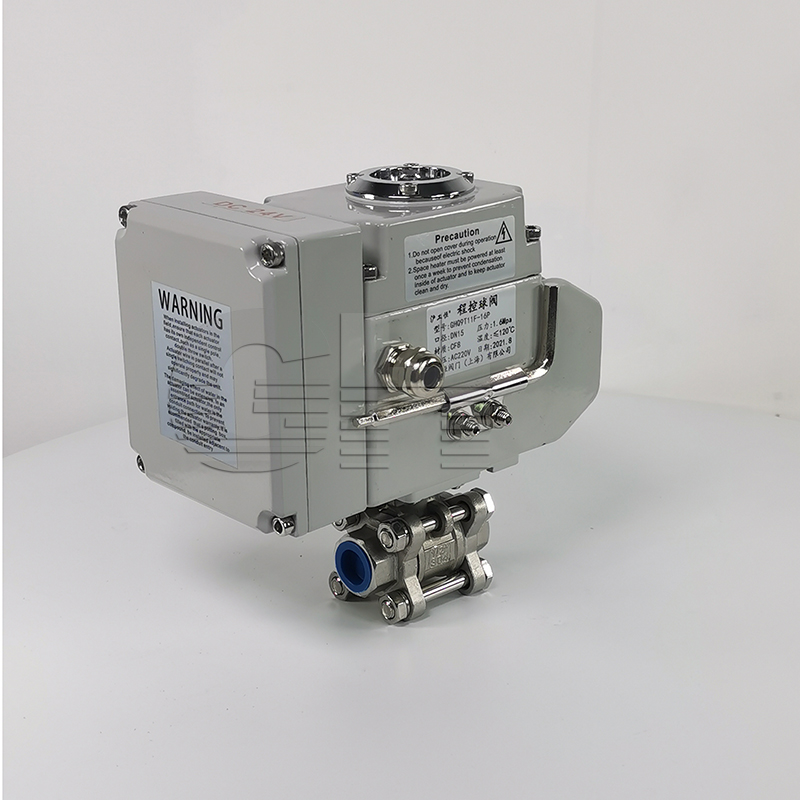

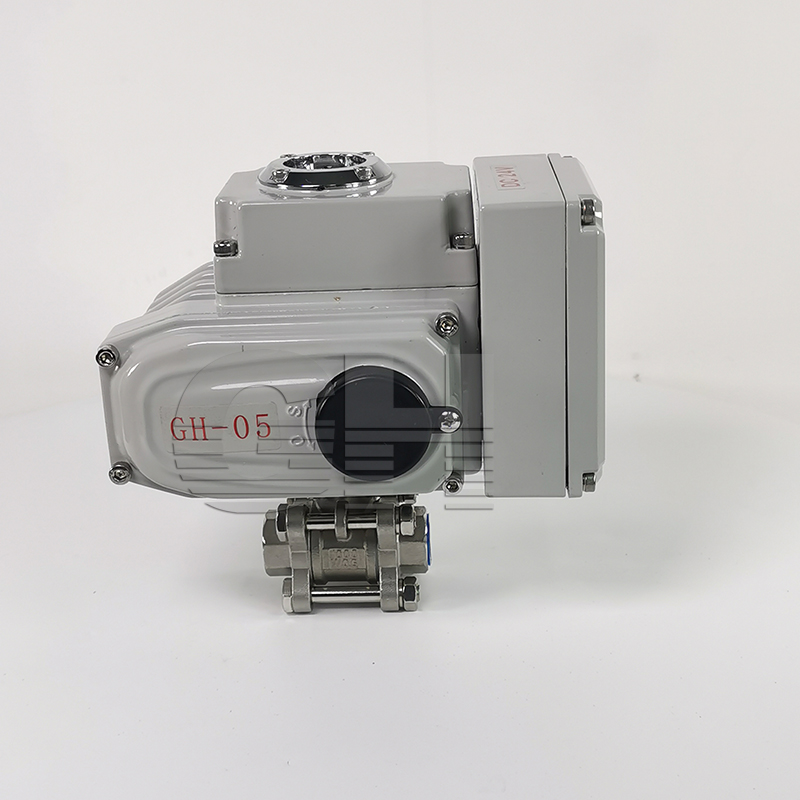

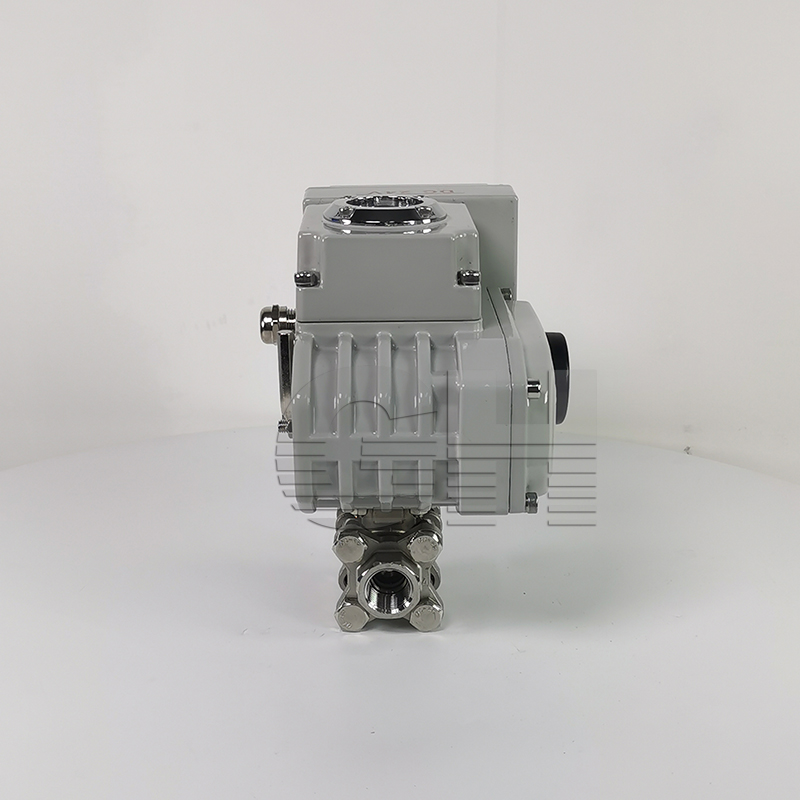

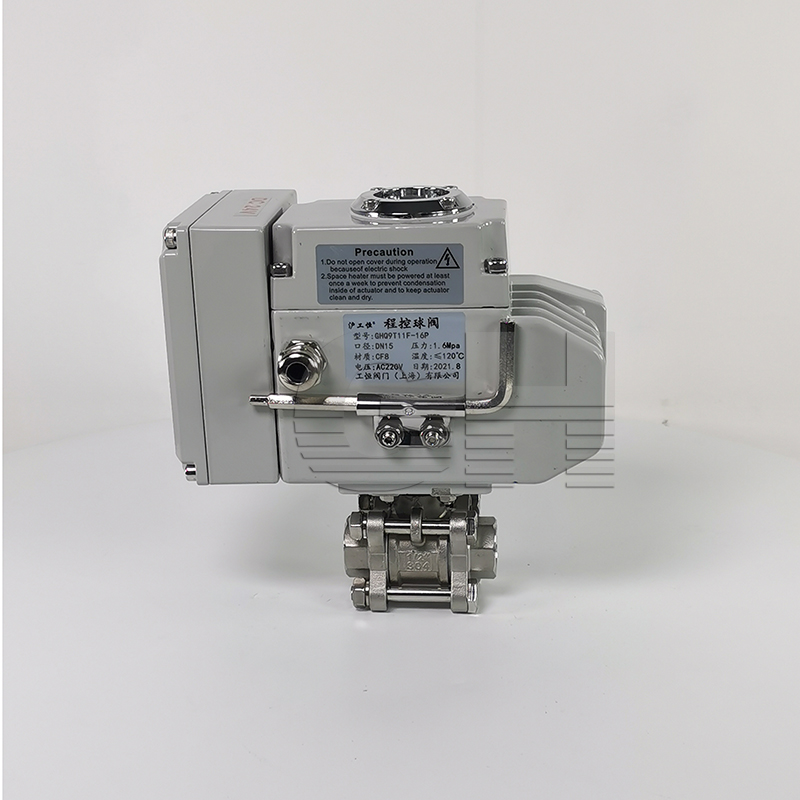

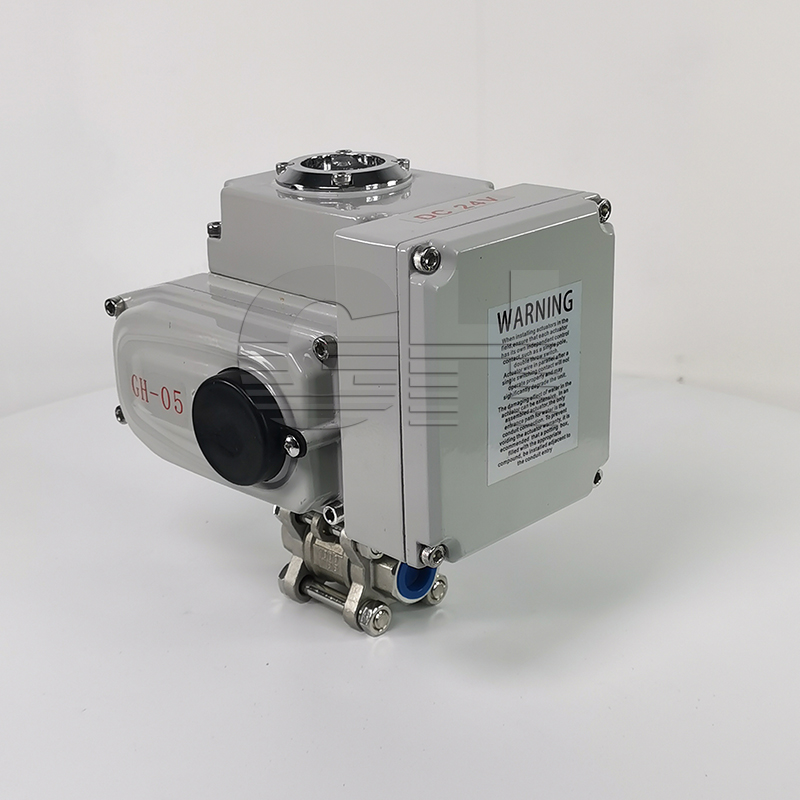

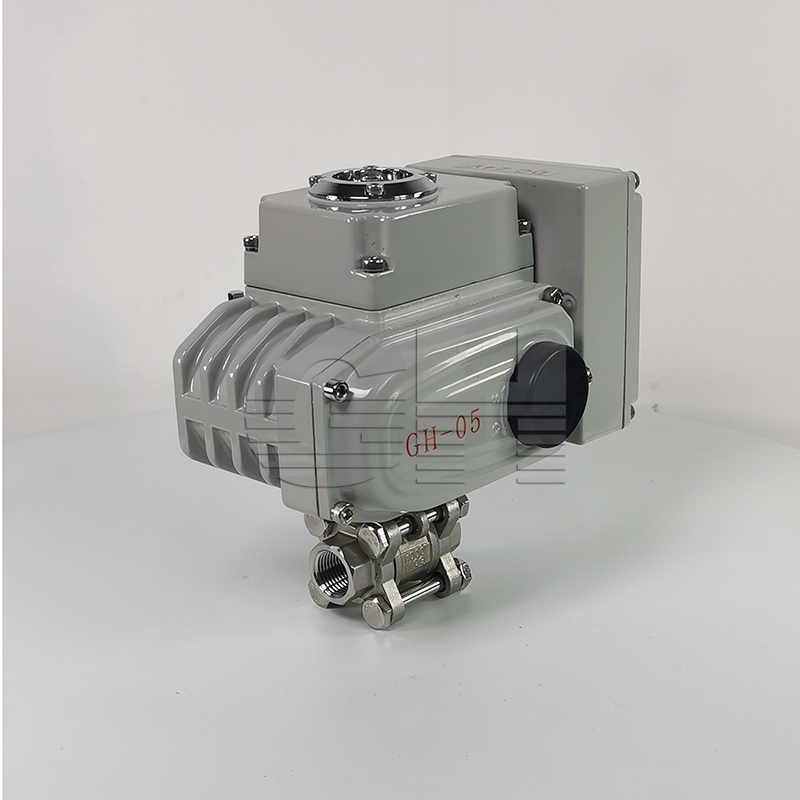

電動高壓螺紋球閥 產品概述
電動高壓螺紋球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓螺紋球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓螺紋球閥廣泛應用于化工、石油、冶金、等行業及含介質、雜質多、腐蝕嚴重的場合。電動高壓螺紋球閥 主要技術參數及性能
公稱通徑 DN(mm)06580100| 允許壓差(MPa) | ≤公稱壓力 | |||||
| 閥體形式 | 三分體式鍛造閥體 | |||||
| 公稱壓力 | PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB | |||||
| 連接形式 | 螺紋式（外螺紋、內螺紋） | |||||
| 密封填料 | 尼龍、V型聚四氟乙烯填料等 | |||||
| 閥芯形式 | O型球體閥芯 | |||||
| 流量特性 | 近似快開特性 | |||||
| 動作范圍 | 0～90°、0～360° | |||||
| 泄露量Q | 軟密封：零泄漏 | |||||
| 基本誤差 | ±1% | |||||
| 回差 | ±1% | |||||
| 死區 | ≤1%(可調) | |||||
| 可調范圍 | 250：1 | |||||
| 配置執行機構 | 可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構 | |||||
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |||||
電動高壓螺紋球閥 執行器技術參數
執行器類別引進型OV-TORK系列執行器參數引進型BV-TORK系列執行器參數| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
電動高壓螺紋球閥 主要零件材料
零件名稱零件材料| 閥體 | 304 | 316 | 316L |
| 球體 | 304 | 316 | 316L |
| 閥桿 | 304 | 316 | 316L |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯、高壓尼龍密封 | ||
| 填料 | V型PTFE、增強四氟 | ||
電動高壓螺紋球閥 主要性能指標
公稱通徑DN(mm)DN15-300| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣類(溫度≤130℃)類(溫度≤200℃) | |||||
聲明：本文中所有文字、數據、圖片均只適用于參考，程控電動調節球閥 GHQ9T11F電動調節球閥 不銹鋼法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
