船用止回閥

船用法蘭式直角型青銅止回閥

GB/T589-1993 船用法蘭青銅止回閥 Marine Bronze Flanged Check Valves 性能規范 Technical Data B、BS船用法蘭式直角型青銅止回閥性能規范公稱壓力 Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(mm) 適用介質 Applicable Medium 0.6 15-125 淡水、海...

產品型號：B型、BS型

產品口徑（DN）：15~125(mm)

產品壓力（PN）：0.6~2.5(Mpa)

更新日期：2015-07-03

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T589-1993船用法蘭青銅止回閥
Marine Bronze Flanged Check Valves

性能規范 Technical Data

B、BS船用法蘭式直角型青銅止回閥性能規范
公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable Medium
0.6	15-125	淡水、海水、滑油、燃油和t≤250℃蒸汽 sea water,Fresh water,Lubricanting oil,Fuel oil,t≤250℃steam
1.0	65-125
1.6	65-125
2.5	15-100

主要零部件材質Materials of Main Parts

B、BS船用法蘭式直角型青銅止回閥主要零部件材質
零件名稱Parts Name	材料 Material
零件名稱Parts Name	名稱Name	牌號Marks
閥體、閥蓋、閥盤Body、Cover、Disc	鑄錫青銅 Cast Tin Bronze	ZCuSn10Zn2,ZCuSn5Pb5Zn5

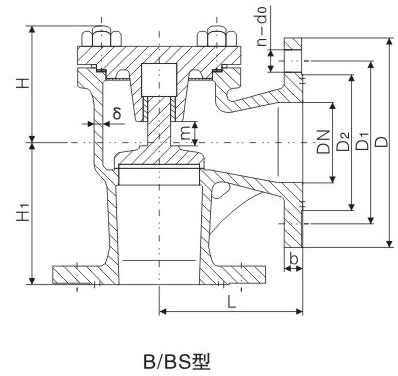

基本尺寸Dimensions

PN1.0、1.6、2.5MPa的B型船用法蘭式直角型青銅止回閥基本尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	結構尺寸 Structure Dimension			壁厚 Thickness δ	法蘭 Flange					螺栓 Bolt		升程 Lift Range m	參考重量 Weight(kg)
		L	H≈	H1		法蘭 Flange					螺栓 Bolt			參考重量 Weight(kg)
		B型	B型	B型		D	D1	D2	do	b	n個	Th.		B型
1.0	65	115	94	115	6	155	123	104	15	14	6	M14	19	11.3
	80	125	104	125	6	170	138	118	15	14	8	M14	23	14.3
	100	150	117	135	6	190	158	138	15	14	8	M14	28	22.7
	125	175	129	155	7	215	183	164	15	14	10	M14	35	30.4
1.6	125	175	143	155	7	225	187	168	17	17	10	M16	35	40.0
2.5	20	75	66	75	5	95	68	48	13	12	4	M12	6	3.5
	25	80	67	80	5	105	73	56	13	13	4	M12	7	4.1
	32	85	68	85	5	115	83	64	15	13	6	M14	9	4.8
	40	90	76	90	5	125	93	74	15	14	6	M14	12	6.0
	50	95	85	95	6	135	103	84	15	14	6	M14	15	8.2
	65	115	94	115	7	170	132	110	17	17	8	M16	19	11.5
	80	125	110	125	8	185	147	126	17	19	8	M16	23	17.3
	100	150	118	135	8	205	167	146	17	19	10	M16	28	25.7

PN0.6、1.6、2.5MPa的BS型船用法蘭式直角型青銅止回閥基本尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	結構尺寸 Structure Dimension			壁厚 Thickness δ	法蘭 Flange					螺栓 Bolt		升程 Lift Range m	參考重量 Weight(kg)
		L	H≈	H1		法蘭 Flange					螺栓 Bolt			參考重量 Weight(kg)
		BS型	BS型	BS型		D	D1	D2	do	b	n個	Th.		BS型
0.6	15	90	70	90	4	80	55	40	11	12	4	M10	7	3.2
	20	95	70	95	4	95	65	50	11	12	4	M10	7	3.6
	25	100	70	100	4	100	75	60	11	14	4	M10	7	4.0
	32	105	70	105	5	120	90	70	14	15	4	M12	9	5.4
	40	115	77	115	5	130	100	80	14	16	4	M12	12	6.8
	50	125	80	125	5	140	110	90	14	17	4	M12	15	9.2
	65	145	89	145	6	160	130	110	14	17	4	M12	19	12.2
	80	155	112	155	6	190	150	128	18	19	4	M16	23	17.7
	100	175	113	175	6	210	170	148	18	20	4	M16	28	23.8
	125	200	123	200	7	240	200	178	18	20	8	M16	35	31.9
1.6	65	145	97	145	6	185	145	122	18	17	4	M16	19	14.4
	80	155	117	155	6	200	160	133	18	19	4	M16	23	20.8
	100	175	121	175	6	220	180	158	18	20	8	M16	28	31.3
	125	200	129	200	7	250	210	184	18	22	8	M16	35	37.2
2.5	15	90	70	90	5	95	65	47	14	12	4	M12	7	4.2
	20	95	70	95	5	105	75	58	14	12	4	M12	7	4.6
	25	100	70	100	5	115	85	68	18	14	4	M12	7	5.4
	32	105	70	105	5	140	100	78	18	15	4	M16	9	7.1
	40	115	77	115	5	150	110	88	18	16	4	M16	12	8.7
	50	125	81	125	6	165	125	102	18	17	4	M16	15	10.7
	65	145	97	145	7	185	145	122	18	17	8	M16	19	14.7
	80	155	117	155	7	200	160	133	18	19	8	M16	23	21.1
	100	175	121	175	8	235	190	158	22	20	8	M20	28	31.8

聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭式直角型青銅止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
