船用截止閥

外螺紋直角型鍛鋼船用截止閥

GB/T594-1983船用外螺紋鍛鋼截止閥 Marine forged steel male thread stop valve 性能規范 Technical Data 外螺紋直角型鍛鋼船用截止閥性能規范公稱壓力 Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(mm) 適用介質 Applicable medium 4.0 15-32 淡水...

產品型號：B型

產品口徑（DN）：6~32(mm)

產品壓力（PN）：4.0、10.0(Mpa)

更新日期：2015-07-20

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T594-1983船用外螺紋鍛鋼截止閥
Marine forged steel male thread stop valve

性能規范 Technical Data

外螺紋直角型鍛鋼船用截止閥性能規范
公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable medium
4.0	15-32	淡水、滑油、燃油和t≤400℃蒸汽
10.0	6-32	Fresh water，Lubricanting oil,Fuel oil.≤400℃steam

主要零部件材質Materials of Main Parts

外螺紋直角型鍛鋼船用截止閥主要零部件材質
零件名稱Parts name	材料 Material
零件名稱Parts name	名稱Name	牌號Marks
閥體Body	碳素鋼 Carbon steel	DN25~32;Q235-A
閥蓋Cover	碳素鋼 Carbon steel	Q235-A
閥盤、閥桿Disc、Stem	不繡鋼、鋁青銅 Stainless steel、Aluminum Bronze	2Cr13Z、CuAI9Mn2

基本尺寸Dmiensions

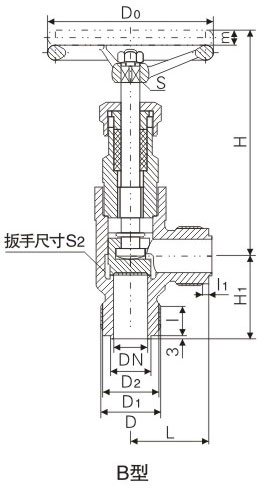

DN6~10的外螺紋直角型鍛鋼船用截止閥基本尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	結構尺寸 Structure dimension			蜾紋接頭 Thread joint					扳手尺寸 Wrench size S2	手輪 Hand wheel		升程 Lift range m	參考重置 Weight(kg)
		L	H≈	H1	蜾紋接頭 Thread joint					扳手尺寸 Wrench size S2	手輪 Hand wheel			參考重置 Weight(kg)
		B型	H≈	B型	D	D1	D2	I	l1	B型	Do	S1		B型
10.0	6	37	90	32	M22x1.5	19.8	10	14	3	24	65	7	5	0.45
10.0	10	47	109	38	M27x1.5	24.8	14	16	3	30	80	8	7	0.86

DN15~32的外螺紋直角型鍛鋼船用截止閥基本尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	結構尺寸 Structure dimension			蜾紋接頭 Thread joint					扳手尺寸 Wrench size S2	手輪 Hand wheel		升程 Lift range m	參考重置 Weight(kg)
		L	H≈	H1	蜾紋接頭 Thread joint					扳手尺寸 Wrench size S2	手輪 Hand wheel			參考重置 Weight(kg)
		B型	H≈	B型	D	D1	D2	I	l1	B型	Do	S1		B型
4.0	15	55	143	52	M36x2	33	22	22	5	41	80	8	10	1.54
	20	58	153	55	M39x2	36	25	23	5	46	100	9	12	1.91
	25	65	167	64	M48x2	45	32	26	6	50	120	11	14	2.37
	32	70	197	72	M56x2	53	38	28	6	60	140	12	16	4.21
10.0	15	60	164	52	M36x2	33	22	22	5	41	120	11	10	2.06
	20	67	194	55	M39x2	36	25	23	5	46	140	12	12	3.19
	25	67	204	64	M48x2	45	32	26	6	55	140	12	14	3.60
	32	73	220	75	M56x2	53	38	28	6	65	160	14	16	4.35

聲明：本文中所有文字、數據、圖片均只適用于參考，外螺紋直角型鍛鋼船用截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
